高精度数字电流传感器使用说明书
一、产品概要

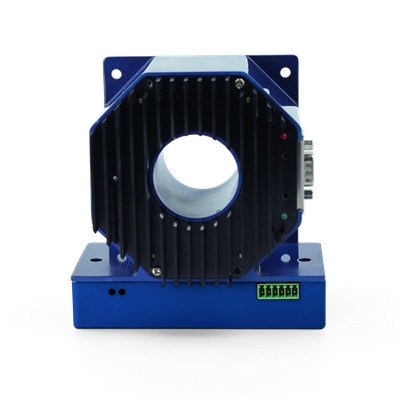

DIT系列高精度数字电流传感器是我公司生产的新一代数字传感器。该产品采用全新的软硬件设计，能同时测量单相交直流电流、频率等。可应用于计量研究所，政府检验机构以及其它计量领域。
多点零磁通技术系统应用于现有高精度直流传感器技术之上，激励磁通闭环控制技术、自激磁通门技术及多闭环控制技术相结合，实现了对激励磁通、直流磁通、交流磁通的零磁通闭环控制，并通过构建高频纹波感应通道实现了对高频纹波的检测，从而使传感器在全带宽范围内拥有比较高的增益和测量精度。
二、核心技术
自激磁通门技术
激励磁通闭环控制技术
自激退磁技术
多点零磁通技术
温控补偿技术
多级量程自动切换技术
三、 性能特点
先进的零磁通闭环电路传感器
原、副边隔离测量
出色的线性度和准确度
极低的温漂
极低的零漂
宽频带和低响应时间
抗电磁干扰能力强
四、 应用领域
工业控制
医疗设备
铁路
电力、电网
测试仪器仪表
新能源
五、产品选型表
DIT系列产品选型表
交流电流
直流电流
交流准确度
直流准确度
DIT1SG
707mA
±1A
0.05%
0.02%
DIT1SI
0.05%
0.05%
DIT5SG
3.5A
±5A
0.05%
0.02%
DIT5SI
0.05%
0.05%
DIT60SG
42A
±60A
0.05%
0.02%
DIT60SI
0.05%
0.05%
DIT200SG
141A
±200A
0.05%
0.02%
DIT200SI
0.05%
0.05%
DIT300SG
212A
±300A
0.05%
0.02%
DIT300SI
0.05%
0.05%
DIT400SG
282A
±400A
0.05%
0.02%
DIT400SI
0.05%
0.05%
DIT600SG
424A
±600A
0.05%
0.02%
DIT600SI
0.05%
0.05%
DIT1000SG
707A
±1000A
0.05%
0.02%
DIT1000SI
0.05%
0.05%
六、 技术参数(RG-量程值)
DIT系列产品技术参数
DIT1
DIT5
DIT60
DIT200
DIT300
DIT400
DIT600
DIT1000
交流电流测量
测量量限
707mA
3.5A
42A
141A
212A
282A
424A
707A
测量范围
(0~110%)RG
测量准确度
±0.05%RG
测量分辨率
0.01%RG
直流电流测量
测量量限
±1A
±5A
±60A
±200A
±300A
±400A
±600A
±1000A
测量范围
(0~110%)RG
测量准确度
±0.02%RG(SG型号)
±0.05%RG(SI型号)
测量分辨率
0.005%RG
频率测量
频率测量范围
40Hz~70Hz
频率测量准确度
±0.01Hz
频率测量分辨率
0.001Hz
其他指标
工作电源电压范围
±15VDC
工作温度
10℃～35℃
相对湿度
≤85%，无腐蚀性气体
七、接口说明
DB9接线端子定义（DB9公头）
凤凰端子定义
注：+5V电源为模块对外部无源设备供电电源。
八、运行指示灯
指示灯
说明
传感器运行指示灯
传感器正常运行时，绿色指示灯处于长亮状态；传感器异常工作时，绿色指示灯处于熄灭状态
运行指示灯
设备正常运行时，绿色指示灯处于闪烁状态
通信指示灯
设备正常通信时，黄色指示灯处于闪烁状态
九、尺寸说明
单位：mm，如果未指明，尺寸偏差为±2mm或1%，取较大者。
DIT1、DIT5、DIT60、DIT200、DIT300、DIT400型号
DIT600、DIT1000型号
十、通信协议
请参考文档《HZP通信协议》。
