重锤式液控蝶阀价格重锤式液控蝶阀厂家重锤式液控蝶阀供应商 正瑞供

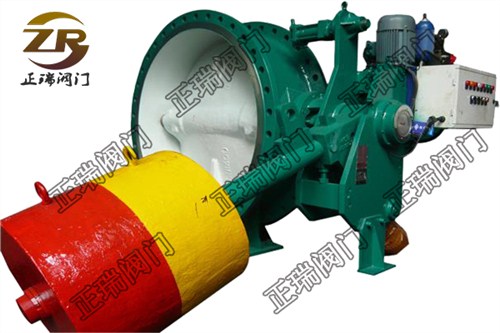

     本产品为重锤式液压控制蝶阀，液控蝶阀开启采用液压驱动，油压13-16MPa，减少了接力器的体积，开启过程中，同时将重锤举起，利用举起的重锤蓄能关闭，取消蓄能罐，开启后锁定自动投入，液压系统自动保压，重锤不下掉，阀瓣不抖动。关闭时不需动力油源，自动解除锁定销、按预定的程序关闭，简单可靠，大大简化了液压系统。采用双偏心/三偏心阀板，水平安装的阀轴在管道中心线上抬高一定距离，使阀板下半部迎水面积大于上半部，能利用动水力的作用帮助阀门关闭以减小重锤的重量，将结构简单、体积小的油压装置、蝴蝶阀控制柜、电气自动控制箱、接力器、控制油管很紧凑的与阀门集聚在一起，不需用户另外配置。该阀能实现就地控制、远方控制及联动控制，可满足“无人值班，少人值守”的要求，是一种理想的新型管路控制设备。

      蝶阀的机械系统主要由驱动机构、阀体、蝶板(或称阀板、活门)、阀轴、轴封部件、阀轴定位部件和锁定油缸等部件组成。

该阀做成双偏心形式，其一偏心是将阀轴与阀体密封中心偏移一定距离，使互不干涉；二偏心是阀板(阀轴)中心上抬管道中心线一定距离，使在关阀过程中，下半部迎水面积大于上半部，帮助阀门的关闭，减小重锤。驱动机构由固定在阀轴上的连接头、重锤、内外墙板和夹在两墙板中间用于驱动阀轴回转的液压油缸组成。驱动机构通过阀轴带动蝶板在90°范围内转动，由蝶板上实芯橡胶密封圈或金属密封圈与阀体上的不锈钢密封座接触形成密封。摆动油缸在蝶阀开启过程中作工作油缸，在蝶阀关闭过程中作液力制动器，用以控制关阀速度。驱动机构采用液压传动和控制，开阀力矩大，并使开、关阀程序调定易于实现，采用举起的重锤提供关阀动力，并装有自动保压蓄能装置，进行自动保压，并提供关阀时解除锁定销的动力，确保蝶阀运行安全可靠。驱动机构的所有动作均由蝶阀电控箱和液压控制箱控制。在阀门全开后，锁定油缸中的锁定销自动弹出，锁定重锤杆和碟板，保证碟板在全开后不抖动。摆动油缸、锁定油缸与液压控制箱之间采用高压胶管软连接。

通过轴封部件与阀轴形成密封，确保管道中的介质不外漏，阀轴的位置通过阀轴定位部件调定，保证阀轴及蝶板位置固定，轴向不窜动。

    浙江正瑞阀门有限公司，创办于2014年，位于泵阀制造云集，具有中国泵阀之乡盛誉之称的温州瓯北镇，是一家集研发、设计、制造、销售及售后服务为一体的泵、阀、管、系列产品生产企业。

      公司主导产品：液控阀门系列（重锤式液控止回蝶阀、蓄能器式液控缓闭止回蝶阀、电动大口径金属蝶阀）；水控阀门系列（水控阀，活塞式流量控制阀，锥形流量阀，静音止回阀，微阻缓闭止回阀）；工业阀（闸阀，截止阀，止回阀）三大系列产品，广泛应用于挪威、马来西亚、越南、玻利维亚、老挝等国外水电行业，深受广大客户的好评。公司占地19000多平方米，现有员工60人，其中工程技术人员16人，拥有大型的加工设备和先进检测设备。公司秉承：认真、诚信、创新、效果的经营理念。我们坚持以发展企业、贡献社会、利益员工为服务宗旨；坚持以质量第一、百年大计的思想，严把产品质量关，做到让客户百分百满意为最终工作目标。我们竭诚欢迎海内外广大客户光临本公司，洽谈业务！
