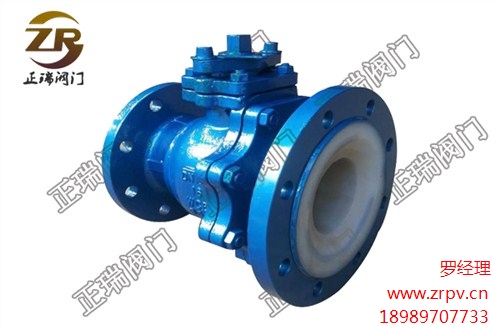

q41f46四氟球阀放料阀
一、q41f46四氟球阀放料阀概述:
q41f46四氟球阀放料阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏;球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性;采用全塑料衬里工艺,耐介质的强腐蚀。
q41f46四氟球阀放料阀为控制各种强腐蚀性介质的启闭而进行的专业设计,采用氟塑料衬里层的球阀,具有极高的化学稳定性,适用于任何强腐蚀性化学介质;采用全通浮动球阀结构,在整个压力范围内进行元泄漏关闭,便于管路系统在通球扫线和管路维护。衬氟球阀按驱动方式有手动衬氟球阀、蜗轮转动衬氟球阀、气动衬氟球阀、电动衬氟球阀等。广乏使用于石油,化工,染化,农药,制酸制碱等行业,是目前防腐阀门理想的选择。
二、q41f46四氟球阀放料阀主要零部件材料:
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
||
Z |
C |
P |
R |
PL |
RL |
||
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
球体/阀杆 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
衬里/阀座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|||||
4 |
填料压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
|||
6 |
支架 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|||
7 |
螺栓 |
35 |
Cr17Ni2 |
1Cr18Ni2 |
|||
8 |
紧固螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
9 |
操作手柄 |
WCB |
WCB |
WCB |
三、q41f46四氟球阀放料阀主要工作原理:
q41f46四氟球阀放料阀衬氟球阀门结构为全通径浮动球式(二段式)和全通径固定球式(三段式),主要用于截断或接通管路中的腐蚀性介质,并可用于流体的调节与控制。衬氟球阀的工作原理是靠旋转阀杆来使衬氟阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广乏的应用。
q41f46四氟球阀放料阀流体阻力小,衬里球阀内壁光滑,流道通畅是所有阀类中流体阻力较小的一种;开关迅速、方便,只需将球体旋转90°,便完成开户和关闭动作;采用特殊模压工艺,将衬里材料衬于阀门壳体内壁,能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合,密封性好,达到了零泄漏;可配置气动、电动、液动等多种驱动装置,实现远距离控制和自动化操作;球体与阀杆融为一体,消滁了转动角差,杜绝了因压力变化引起阀杆冲出体外的危险,保证了使用的安全性、可靠性。
四、q41f46四氟球阀放料阀外形连接尺寸:
公称通经 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
DN(mm) |
NPS(inch) |
PN1.6MPa |
||||||
20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
25 |
1 |
140 |
115 |
85 |
65 |
2 |
16 |
|
