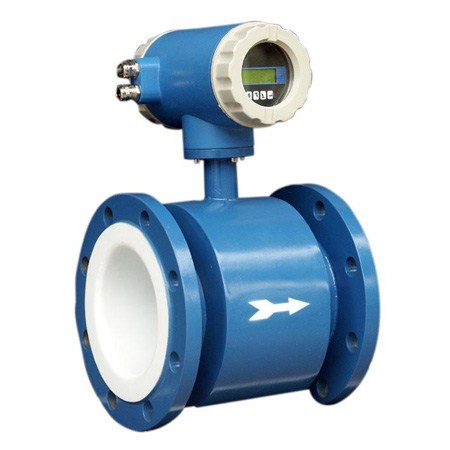

一体式电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。一体式电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。

一体式电磁流量计产品特点：

1、测量不受流体密度、粘度、温度、压力和电导率变化的影响；

2、测量管内无阻碍流动部件，无压损，直管段要求较低；

3、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；

4、转换器采用新颖励磁方式，功耗低、零点稳定、j精度高。流量范围度可达1500：

5、转换器可与传感器组成一体型或分离型；

6、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；

7、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电

流、脉冲、数字通讯、HART；

8、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；

应用领域：

应用与原水计量、污水计量、环保工程、化工、石化、电镀等行业、传感器与显示器分开安装，可以灵活选择显示器的安装位置。

特点

●RWBTLD系列电磁流量计，具有以下特点：

●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高度测量；

●测量管内无阻流件，压损小，直管段要求低；

●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；

●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；

●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，度高，流量测量范围度可达1500：1；

●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；

●具有RS485或RS232O数字通讯信号输出；

●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；

●采用SMD器件和表面安装（SMT）技术，电路可靠性高；

●可用于相应的防爆场合。

主要用途

RWBTLD系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

1．3使用环境条件

环境温度：传感器-25℃～+60℃ 转换器-10℃～+60℃

相对温度： 5%-95%

1．4工作条件

流体高温度：一体型 70℃

分离型：聚四氟乙烯衬里 150℃

氯丁橡胶衬里 80℃

聚氨酯橡胶衬里 70℃

流体电导率： ≥5uS/cm
