一、 概述

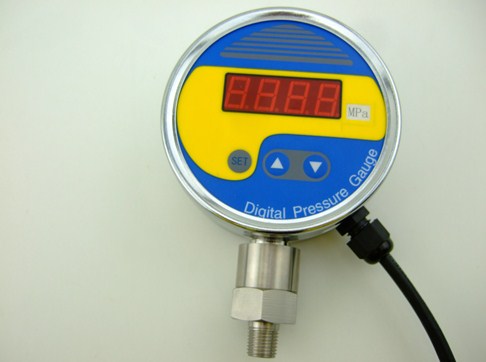

数显压力表为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理，由LED显示器显示出实际的压力值。

该智能数显压力表使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示.

二、 特点

◆4位LED数码管数字显示,分辨率高,无视值误差.

◆100标准仪表安装

◆参数修正功能,现场能对仪表零点,误差值进行修正.

三、 技术参数:

四、 外形尺寸

五、 安装

5.1机械连接：

可以通过压力管接头(M20*1.5)（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。

注:量程小于100KPa时必须垂直安装.

5.2电气连接：

1（红色）：电源＋    2（黄色）：电源-

3（蓝色）：4-20Ma 4（绿色）：电源-

为了防止电磁干扰的影响应注意以下事项：

●线路连接尽量短

●采用屏蔽线

●尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

●若用微型软管安装，壳体必须单独接地

六、 使用须知:

1. 仪表储藏与使用适宜在环境温度为-20℃~70℃,现对湿度小于80%的场合.

2. 仪表接头在连接管路时应尽量同心平服.

3. 仪表连接电源时应参照5.2电气连接进行操作,在确认操作无误后方可接通电源进行运行.

4. 仪表在无压力的情况下出现无效数值,可按附图上的操作方法***
