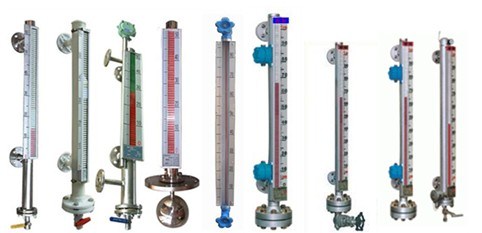

侧装磁翻板液位计顶装磁翻板液位计远传磁翻板液位计 锐文供

磁翻板液位计主要技术指标

测量范围：500~18000mm

精确度：±5mm ±10mm（高温型）

工作压力：≤2.5MPa（普通型）

≤10.0MPa（高压型）

≤32.0MPa（超高压型）

≤2.5MPa（防腐型）

介质密度：0.45~2g/cm3

介质密度差：≥0.15g/cm3（测量界位）

介质温度：-80℃~+450℃

介质粘度：≤0.4Pa.s，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热夹套式液位计。

环境振动：频率≤25HZ，振幅≤0.5mm

接口法兰：采用化工部1997年zui新颁发的HG20592~20635-97法兰标准。

如用户需采用其他标准（如GB、ANSI、DIN等标准）可根据用户需要设计。

磁翻板液位计用途

基本型磁翻板液位计（又称：磁翻柱液位计或磁性浮子液位计），是一种能就地显示或带远传与控制的液位计。它很多用于石油、化工、轻工、电力、核工业以及食品、医疗等工业中，对各种她、罐、槽、箱等容器中介质的液位进行指示和控制。

磁翻板液位计使用

磁翻板液位计位计可直接用来观察各种容器内介质的液位高度。它适用于石油、化工等工业领域的液位指示，该液位计结构简单，观察直观、清晰，不堵塞、不渗漏，安装方便，维修简单。玻璃板液位计上、下端安装法兰与容器相连接构成连通器，透过玻璃板可直接观察到容器内液位的实际高度。上下阀门装有安全钢珠，当玻璃因意外损坏时，钢珠在容器内压的作用下自动密封，防止容器内液体外溢，并保证操作人员安全。

磁翻板液位计太长了怎么办？

对超过一定长度的，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；当配有远传配套仪表时需做到如下几条：远传配套仪表零位应与液位计零位指示处在同一水平线上；远传配套仪表与显示仪表或工控机之间的连线zui好单独穿保护管敷设或用屏蔽二芯电缆敷设；应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；远传配套仪表上感应面应面向和紧贴主导管；接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。

磁翻板液位计7个使用注意事项

1.的对超过一定长度（普通型>3米、防腐型>2米）的液位计。

2.磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；

3.当配有远传配套仪表时需做到如下几条：

4.应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；

5.远传配套仪表上感应面应面向和紧贴主导管；

6.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；

7.应根据介质情况，不定期清洗磁翻板液位计的主导管删除杂质；
