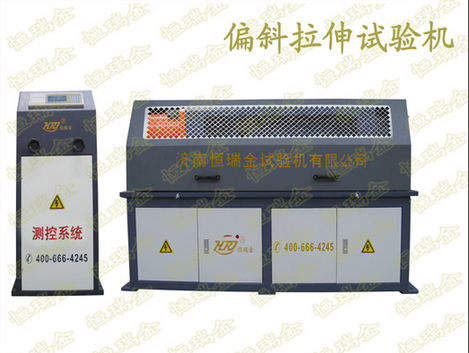

600kN钢绞线偏斜拉伸试验机
- 这真不是您需要的产品？
- 品 牌：
- 济南恒瑞金试验机有限公司
- STTM钢绞线偏斜拉伸试验机/ Steel strand skew tensile testing machine；
STTM500；500kN钢绞线偏斜拉伸试验机/ Steel strand skew tensile testing machine；
STTM600；600kN钢绞线偏斜拉伸试验机/ Steel strand skew tensile testing machine；
重要功能：对直径≥12.5mm的钢绞线，进行20°角偏斜轴向拉伸试验，测试钢绞线最大力的缩减系数，确定偏斜拉伸系数D。
→标准型钢绞线/光面钢绞线(standard strand)、刻痕钢绞线(indented strand)、模拔型钢绞线(compact strand)、环氧树脂钢绞线(Epoxy resin steel strand)、预应力钢绞线(PC Strand)，无粘结预应力钢绞线(unbonded steel strand or monostrand)，镀锌钢绞线(galvanized)、桥梁拉索、承力索(messenger wire)、架空输电地线（earth wire/ground wire）、公路阻拦索(barrier cable)、建筑结构索(structure cable)等。
依据标准：
→GB/T21839-2008《预应力混凝土用钢材试验方法》Steel for prestressed concrete-Test methods;
→ISO 15630-3:2002《预应力混凝土用钢和预应力混凝土用钢试验方法 第3部分：预应力用钢 英文版》
(ISO 15630-3:2002 ，Steel for the reinforcement and prestressing of concrete-Test methods--Part 3:Prestressing steel，MOD)
→GB/T5224-2014《预应力混凝土用钢绞线》Steel strand for prestressed concrete;
(ISO 6934-4:1991 ，Steel for the prestressing of concrete--Part 4:Strand，NEQ)
→JIS G3536-2008《预应力混凝土用钢丝和绞线》Steel wires and strands for prestressed concrete；
→ASTM A416/A416M-2010《预应力混凝土用无镀层七股钢绞线规格》Standard Specification for Steel Strand, Uncoated Seven-Wire for Prestressed Concrete；
→ASTM A882/A882M-2004a(2010)《涂环氧树脂的七股预应力钢丝绳的标准规范》Standard Specification for Filled Epoxy-Coated Seven-Wire Prestressing Steel Strand；
→BS 5896-2012《混凝土预应力用高弹性钢丝绳和钢绞线规范》High tensile steel wire and strand for the prestressing of concrete. Specification。
重要特点：
1．高刚性、高稳定性的卧式负荷机架。
2．固定锚固夹头、带测力装置的活动锚固夹头、加载装置、高刚性凹槽心轴。
3．高精度测力器，线性宽，稳定性好，保证测试精度。
4．液压加荷，传感器测力测力，数据自动处理；
5．电路板采用光电隔离设计，抗干扰能力强。
6．多种高刚性高耐磨芯轴可选（钢绞线直径12.5～13.0mm；15～16mm；17～18mm；芯轴直径￠40mm、￠49mm、￠59mm等）；
7．测控系统：
→准确完成试验参数的设定、数据采集、处理、分析、存储及显示(试验数据包括:试验力、屈服点、抗拉强度、断裂强度等)。
→试验力，峰值、变形、位移的实时控制、显示。读数直观，曲线大小自动调整；坐标满度自动调节。
→先进的32位ARM技术，24位高精度AD和大容量内存，精度高、准、稳、响应快。
→图形液晶显示器，试验结果以直观的文字、图形方式进行显示、保存及打印；
→汉字显示多层菜单结构，功能强大，操作方便，具有提示和向导功能。
→可存储1000个试样的数据，且可按编号方便的查询。
→数据库采用ACCESS格式，备有多种试验方法、标准，可完成多种材料的试验。
→留有联网接口，可以进行网络数据库通讯和管理。
→数据接口，可连接PC机,同步显示力值、位移、变形，可实现一台电脑操控多台试验机。
8、 多重保护功能:
油缸限位保护；液压系统过载溢流保护；试验力过载保护；过流、过压保护；停电保护；
试样破断时安全保护；操作提示向导保护；试验结束自动保护。
重要参数：
STTM钢绞线偏斜拉伸试验机/ Steel strand skew tensile testing machine；
1
最大试验力
500kN； / 600kN
2
试验力测量范围
2%～100%FS，全程不分档
3
试验力准确度
≤±1%
4
试验力分辨力
1/±200000F.S（全程分辨力不变）
5
调整移动速率
0.5～50mm/min
6
负荷加载速率
30～60Mpa/s
7
变形测量范围
0.2%-100%FS
8
变形测量分辨力
0.01mm
9
钢绞线直径
≥12.5～13.0mm；15～16mm；17～18mm
10
钢绞线长度
≥2000mm
11
钢绞线夹具
钢绞线公称直径3倍
12
高刚性高耐磨芯轴
￠40mm、￠49mm、￠59mm
13
活塞行程
0～200mm
14
负荷机架
卧式结构；高刚性、高稳定性
15
电源电压
～380V±10% 50Hz（须可靠接地）
16
机器功率
1.5kW
17
机架主机尺寸(LWH)
2840x700x990mm
主要配置：
名 称
内 容
备 注
负荷机架
卧式结构；高刚性、高稳定性
1台
测控系统
HRJ-test微电脑
1套
测力传感器
1支
位移传感器
1支
应变测量装置
特制、专用
1套
专用夹具
钢绞线偏斜拉伸专用
1套
高刚性高耐磨芯轴
钢绞线偏斜拉伸专用
1套
技术资料
说明书、装箱单、合格证、服务单
1套
随机工具
