传感器气密测试仪

汽车零部件气密泄漏测试机

一 高精度气密性检测设备仪 汽车尾气传感器气密检测 差压式气密检测项目基本要求

1．设备名称：汽车零部件气密测试设备

2．设备型号：RTCAL-1-PC-1-4

3．检查内容：测试1Mpa条件下汽车零部件的外密封性能和内密封性能

4．高精度气密性检测设备仪 汽车尾气传感器气密检测 差压式气密检测技术要求：

4.1测试压力：10Bar以内；

4.2泄漏量不大于20ml/h；

4.3试验工位：4；

4.4试件类型：各种汽车零部件

4.5设备类型：气缸密封

二设备简介

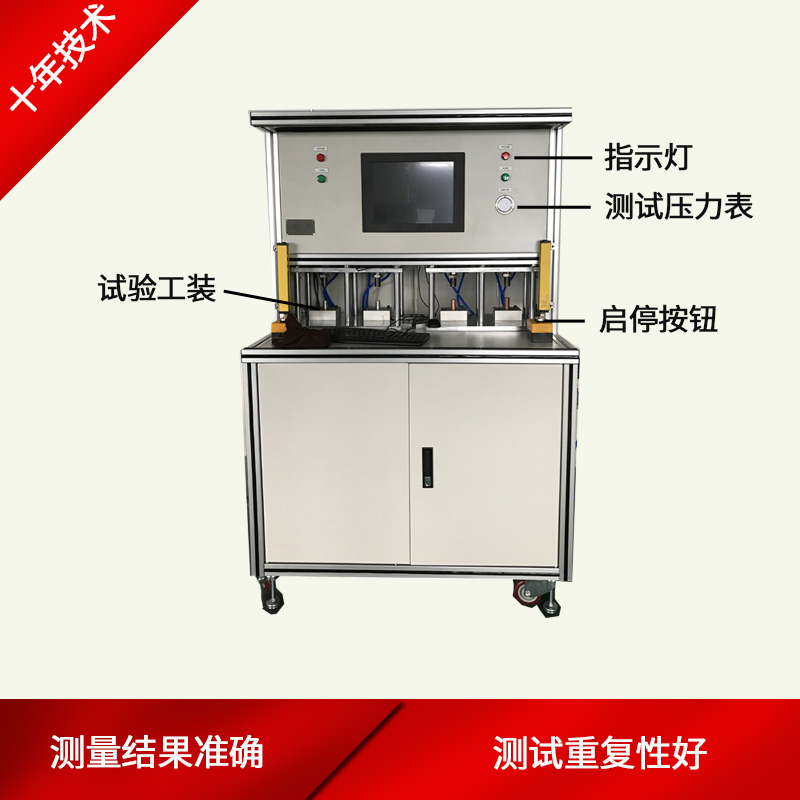

       传感器气密测试仪主要用于汽车行业中各汽车零部件等产品的密封性测试及功能性测试；设备由气动控制系统、差压控制系统、工控控制系统等三大系统组成。

       传感器气密测试仪通过气动控制系统来控制产品工装夹具的密封及测试气路的密封；

      通过差压控制系统来控制产品的气密性检测数据并进行处理，从而对产品质量作出合格与不合格的判断；通过工控控制系统对产品的气密性检测结果、流量检测结果、测试统计数量结果等可以进行监控和导出；

      采用差压检测测试方法。设备能智能测试并判断产品的密封性质量，测试参数及泄露部位可以方便的读取。如测试产品不合格，可以直接在触摸屏方便读取。本产品测试方法简单，避免了以前老式直接水测方法所带来的水试之后测试不出来及需要擦拭的不利影响。

三 设计指标

1．测试压力范围：0.6-1Mpa可调；

2．检测标准的设定范围：≤20ml/h（设备显示单位为pa，pa与ml之间需要自定义转换）；

3．充气、平衡环节的时间设定范围：0~9999s；

4．检测环节的时间设定范围：0~9999s；

5．排气环节的时间设定范围：0~9999s；

6．差压传感器量程：0~5kpa；

7．直压传感器量程：0~1.0Mpa；

8．差压传感器精度：0.5‰；

9．综合测试精度：0.65‰；
