快捷铣床QJM-S2,快捷铣床价格,台湾快捷立式铣床,裕欣隆供,专业从事立式铣床,平面磨床,线切割等业务。联系魏经理15895431117 公司官网:www.szyuxinlong.com

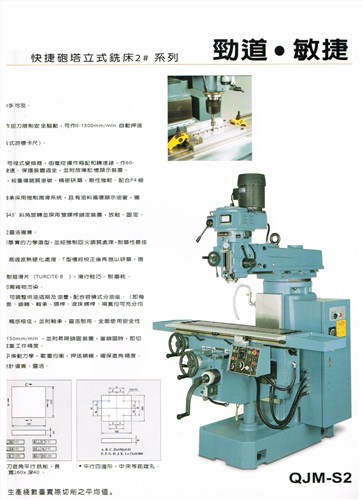

台湾快捷铣床介绍:
立铣头采用强力结构配合,低速钢性强渡充足,高速稳定性特佳。
· 机体铸件采底座、立柱及伸出臂滑道座连结一体成型,刚性结构强,稳固不变形。
· 铸件均为EC30以上,或采用FCD35,且经材质分析后,使铸件成型,并经强制回火调质处理,耐磨性佳,无变形之虞。
· X、Y轴采用C5级精密滚珠螺杆,配合预压式双螺帽,且至至于滑道重心中心,押送平顺无背隙,定位控制性佳,使用寿命长。
· 工作台及鞍座为外覆式鸠尾配合,跨距及平面受力面积大,承载力均衡,配合自动润滑系统,押送阻力小、平稳、精确度高。
· 工作台滑轨及上下平面经调质后,高周波硬化处理。T型槽经校正后再施以研磨,提供准确的加基准
行程 |
QJM-A2 |
QJM-S2 |
主轴回转速度 |
75 ~ 3600RPM 16段变速 |
60 ~ 3600RPM(4050RPM)无段变速 |
主轴端孔斜度 |
NST 40 |
NST 40 |
主轴左右倾斜角度 |
各 45° |
各 45° |
升降套行程 |
140mm |
|
伸出臂行程 |
450mm |
|
立轴端至台面距离 |
标准0 ~ 530mm |
|
加高0 ~ 630mm |
||
主轴押送速度(每转一圈) |
0.035 / 0.07 / 0.14mm |
|
工作台 |
||
面积 |
1250 X 280 mm |
|
左右行程 |
730mm |
|
前后行程 |
400mm |
|
升降行程 |
420mm |
|
T 型槽 (宽x槽数x间距) |
16 x 3 x 64mm |
|
左右自动押送速度 |
0 ~ 1500 mm/min |
|
左右快速押送速度 |
3300mm/min |
|
升降快速押送 |
1150mm/min |
|
电动机 |
||
主轴 |
2.2kw (3HP) |
3.7KW |
工作台X轴 |
0.75KW (1HP) |
|
升降座Z轴 |
0.75KW (1HP) |
|
切削泵浦 |
125W (1/6HP) |
|
润滑泵浦 |
25W |
|
电磁泵浦 |
13W |
|
电磁离合器 |
20W |
|
机械规格 |
||
机械尺寸(长X宽X高) |
1900 X 2190 X 2270mm |
1900 X 2190 X 2400mm |
装箱尺寸(长X宽X高) |
1760 X 1425 X 2190mm |
1910 X 1575 X 2190mm |
净重 |
2050kgs |
2100kgs |
毛重 |
2450kgs |
2500kgs |
