- 概述:

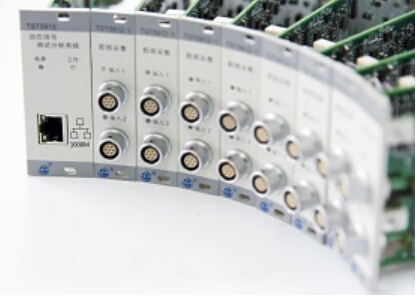

TZT5910振动测试，应用范围广泛，可完成应力应变、振动（加速度、速度、位移）、冲击、声学、温度（各种类型热电偶、铂电阻）、压力、流量、力、扭矩、电压、电流等各种物理量的测试和分析。20MHz高速瞬态采样速率，广泛应用于冲击、爆破试验，准确捕捉瞬态信号。
1、适用范围
1.1 可完成全桥、半桥、1／4桥（120Ω三线制）状态的应力应变的测试和分析；
1.2 配合桥式传感器，对力、压力、位移、速度、加速度等物理量进行精确测试；
1.3 选配电荷适调器，和压电式传感器配合，精准测量动态压力和加速度；
1.4 电压输入，对各种电压信号进行精确测量，与热电偶、磁电式速度传感器及各种变送器配合，对多种物理量进行测试和分析。
2、特点
2.1 外观设计为3U标准机箱，每台最多16或32通道，可直接安装于标准机柜内组成庞大的测试系统；
2.2 支持智能导线识别功能，根据预定义模版自动设置测点参数；
2.3 支持TEDS传感器接入，根据国际标准，进行传感器参数自动导入；
2.4 千兆以太网或USB3.0通讯，与计算机实时通讯可长时间实时、无间断记录多通道信号，配合20MHz的采样频率，前置放大器增益可调、频宽达DC~1MHz；
2.5 支持应变应力现场通道标定，可快速获知通道当前状态；
2.6 配合程控自动校准设备可实现电压、应变自动校准，并可根据用户自定义模版自动生成标定报告；
2.7 每通道包含独立的DSP实时信号处理系统和16位A/D转换器；
2.8 DMA方式实时数据传送，保证了数据传送的高速、稳定、不漏码、不死机；
2.9 四线制供桥，桥压不受导线长度（电阻）的影响；
2.10 进口雷莫接插件：输入接插件采用了进口高性能雷莫头，大大提高了小信号输入的可靠性，操作也十分方便。
1、技术指标
1.1 通道数：2通道/卡；
1.2 支持EID智能导线识别；
1.3 具备机号显示；
1.4 输入阻抗：10MΩ+10MΩ；
1.5 输入方式：GND、SIN-DC、DIF-DC、AC；
1.6 支持TEDS传感器接入；
1.7 电压测量满度值：±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V，±10V；
1.8 应变测量：
（1） 桥路方式：半 桥、全桥采用四线制供桥；1/4桥（120Ω三线制）；
（2） 信号输入采用10芯雷默；
（3） 适用应变片电阻值：三线制1/4桥电阻为120Ω或350Ω（订货时确定一种）；半桥、全桥电阻范围为60Ω～10000Ω任意设定；
（4） 桥压：2V、5V、10V、24V；
（5） 供桥精度：0.1%；
（6） 供桥稳定度：小于0.05%；
（7） 最大输出电流：50mA；
（8） 满度值：±100000με、±10000με、±1000με；
（9） 平衡方式：自动平衡。
1.9 示值误差：不大于0.5％（F.S）；
1.10 通道带宽：DC～1MHz(+0.5dB～-3dB) （±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V）；
1.11 噪声：不大于 8μVRMS（输入短路，在最大增益和最大带宽时折算至输入端）；
1.12 共模抑制 (CMR)：不小于 100dB；
1.13 共模电压 （DC或AC峰值）：小于 ±10V、DC～60Hz；
1.14 时间漂移：小于3μV/小时（输入短路, 预热1小时后, 恒温,在最大增益时折算至输入端）；
1.15 输入过载指示：当输入信号大于满度值的95%时，指示灯为红色，表示过载；
1.16 输入欠载指示：当输入信号小于满度值的 5%时，指示灯为绿色；
1.17 自动平衡范围：±50mV；
1.18 低通滤波器：
（1） 截止频率：1k、10k、100k、PASS五档程控切换；
（2） 平坦度：小于0.1dB(2/3截止频率内)；
（3） 阻带衰减：－24dB/Oct；
1.19 模数转换器：16位；
1.20 连续采样速率：16通道同时工作，最高采样率1MHz/通道（海量存储）；
1.21 瞬态采样速率：所有通道同时工作时，最高采样率20MHz/通道；
1.22 存储深度：瞬态记录时，1至8192k点任意设置；连续记录时，由计算机剩余硬盘空间容量决定；
1.23 瞬态记录延时深度：0～8191k点任意设置；
1.24 触发方式：手动触发、外触发、信号触发、定时触发等；
1.25 通讯方式：USB3.0接口；
1.26 功率：16通道功率160W；
1.27 使用环境：适用于GB/T6587-2012-Ⅱ组条件；
1.28 外形尺寸：236mm（宽）×132mm（高）×338mm（深）（半19英寸3U机箱）；
482mm（宽）×132mm（高）×338mm（深）（19英寸3U机箱）。
