- 概述:

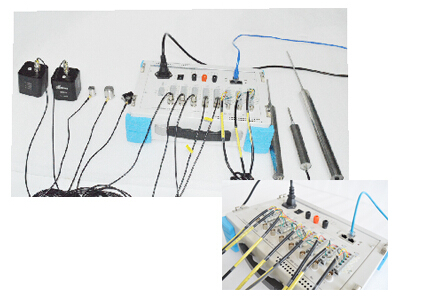

TZT3827E是以计算机为基础、智能化的动静态信号测试分析系统，最高采样频率1kHz，百兆网和WiFi两种通讯接口，根据现场情况灵活选择，内置16G存储空间，可实现离线采集。每个机箱最多可内置8或16通道，适用于测量结构的应变应力及其他各种物理量，如力、压力、载荷和扭矩等，支持MOOG加载试验机实现同步加载。
TZT3827EN是以计算机为基础、智能化的动静态信号测试分析系统。内置锂电池，工作时间可达8小时以上，适合野外供电困难场合，最高采样频率1kHz，百兆网和WiFi两种通讯接口，根据现场情况灵活选择，内置16G存储空间，每个机箱最多可内置8或16通道，适用于测量结构的应变应力及其他各种物理量，如力、压力、载荷和扭矩等，并能支持MOOG加载试验机实现同步加载。
1、应用范围
1.1 内置锂电池，工作时间可达8小时以上，适合野外供电困难场合；
1.2根据测量方案，可完成全桥、半桥、1／4桥（120三线制自补偿）的应变应力多点高速并行采样；
1.3 配接各种桥式传感器，实现各种物理量的测试和分析；
1.4 每个机箱8(16)测点，以太网无限扩展，可用于大型结构的疲劳试验；
1.5 可直接对输入的电压信号进行多点高速并行采集；
1.6 配接各种热电偶温度传感器，对温度进行测试和分析；
1.7 支持与MOOG各型号的加载试验机联机实现同步加载。
2、特点
2.1百兆以太网/WIFI通讯，与计算机实时通讯可长时间实时、无间断记录多通道信号，所有通道并行同步工作，每通道采样速率可达1kHz；
2.2德国进口WAGO压线端子，接线快捷方便；
2.3 支持多台采集仪级联进行同步测试，采集过程中图形实时显示被测物理量变化；
2.4 内置标准电阻，由软件程控设置全桥、半桥、1/4桥（120Ω三线制自补偿）的桥路状态；
2.5 软件支持静态和动静态测试；
2.6 具备所有通道同步自动测量导线电阻及修正功能；
2.7 支持应变应力现场通道标定，可快速获知通道当前状态；
2.8 配合程控自动校准设备可实现电压、应变自动校准，并可根据用户自定义模版自动生成标定报告。
1、技术指标
1.1 测量点数：单台8(16)测点；
1.2 采样速率（连续采样）：1~1k（Hz）/通道；
1.3 模数转换器：24位A/D转换器；
1.4 适用应变计电阻值
（1）三线制1/4桥电阻范围：120Ω、350Ω程控切换；
（2）半桥、全桥电阻范围：60Ω～20000Ω任意设定；
1.5 应变计灵敏度系数：1.0～3.0自动修正；
1.6 供桥电压（DC）：2V、5V分档切换；
1.7 应变测量：满度值±5000με、±50000με；最小分辨率0.5με；
1.8 电压测量：满度值±5mV，±50mV，±500mV，±5000mV；最小分辨率5μV；
1.9 系统示值误差：0.3%red±3με；
1.10 非线性：0.05%FS；
1.11 零漂：±3με/4h；
1.12 抗混滤波：截止频率为采样频率的1/2.56，阻带衰减大于-80dB/oct；
1.13 自动平衡范围：±20000με（应变计阻值的±2%）；
1.14 长导线电阻修正范围：0～100Ω；
1.15 具备桥路自检功能；
1.16 通讯方式：百兆以太网和WiFi两种方式；
1.17 内置锂电池：工作时间不小于8小时
1.18 外形尺寸：314mm（宽）×210mm（高）×140mm（深）(8测点);
314mm（宽）×311mm（高）×140mm（深）(16测点);
2、使用环境
2.1 温度：
（1） 贮存条件：-40℃～60℃；
（2） 极限条件：-10～50℃；
（3） 工作范围：0～40℃。
2.2 湿度：
（1） 工作范围：40℃（20～90）%RH；
（2） 贮存条件：50℃ 90%RH24h。
2.3 振动（非工作状态）：
（1） 频率循环范围： 5～55～5Hz；
（2） 驱动振幅（峰值）： 0.19mm；
（3） 扫频速率：小于或等于1倍频程/min；
（4） 在共振点上保持时间：10min；
（5） 振动方向：x、y、z。
