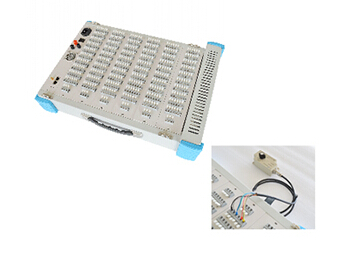

江苏泰之特TZT3826E静态应变仪

  • 这真不是您需要的产品?
  • 品  牌:
  • 泰之特
  • 主要规格:
  • 用  途:
  • 应力应变测试
    • 概述: TZT3826E静态信号测试系统是全智能化的巡回数据采集系统,最高采样频率5Hz,百兆网或者WiFi通讯接口。每个模块60(40)测点, 适用于测点相对较集中的模型及其他试验,实现对应变应力、力、压力、扭矩、位移、温度等物理量的测量。 1、应用范围 1.1根据测量方案,完成全桥、半桥、1/4桥(120Ω三线制自补偿)、1/4桥(120Ω两线制公共补偿)状态的静态应力应变的多点巡回检测。 1.2配合各种桥式传感器,实现压力、力、荷重、位移等物理量的多点巡回检测。 1.3与热电偶配合,通过热电偶分度号的计算,对温度进行多点巡回检测。 1.4对输出电压小于20mV的电压信号进行巡回检测,分辨率可达1μν。 2、特点 2.1采用德国进口WAGO压线端子,接线方便灵活,也可定制五芯航空插头; 2.2采用高强度铝合金机箱,轻便且坚固,结构合理,稳定性高,拆装维修方便; 2.3模块化设计,具有较高的可靠性及可维护性; 2.4通过以太网与计算机通讯,并通过以太网进行模块间的扩展,可实现无限多数据采集箱的扩展; 2.5采用进口高性能光电继电器,通过特殊的电路设计,消除了开关切换时,接触电势的变化对测量结果的影响; 2.6以太网通讯,使系统实现了边采样、边传送、边存硬盘、边显示,利用计算机海量的存储硬盘,长时间实时、无间断记录所有通道信号; 2.7多种桥路方式程控切换:通过软件程控设置全桥、半桥、1/4桥(120Ω三线制自补偿)、1/4桥(120Ω两线制公共补偿)的状态,使用方便灵活,操作简单。 1、数据采集器技术指标 1.1测量点数:每台数据采样箱最多可测60(20、40)点,每台计算机可控制无限多台数据采样箱; 1.2适用应变计电阻值: 1.2.1 1/4桥(12 0Ω三线制自补偿):120Ω或350Ω(订货时确定一种); 1.2.2 1/4桥(120Ω两线制公共补偿)、半桥、全桥:60Ω~20000Ω任意设定; 1.3连续采样速率:5Hz; 1.4应变片灵敏度系数:1.0~3.0自动修正; 1.5供桥电压:2V(DC); 1.6测量应变范围:±10000με,±100000με 1.7 电压测量:满度值±5000mV,±100mV,±10mV; 1.8最高分辨率:0.5με; 1.9系统示值误差:不大于0.5%±3με; 1.10零漂:不大于3με/4h; 1.11自动平衡范围:±15000με(应变计阻值的±1.5%); 1.12长导线电阻修正范围 :0.0~100(Ω); 1.13 AD转换器:24位 1.14通讯接口:100Mbps以太网接口; 1.15电源: ⑴交流电源输入:220V(±10%) 50Hz(±2%); ⑵直流电源输入:24V; 1.16外形尺寸:378mm×350mm×105mm(40测点);511mm×350mm×105mm(60测点)(长×宽×高)便携机箱。 2、使用环境 2.1温度: ⑴贮存条件:-40℃~60℃; ⑵极限条件:-10~50℃; ⑶工作范围:0~40℃; 2.2湿度: ⑴工作范围:40℃(20~90)%RH; ⑵贮存条件:50℃ 90%RH24h; 2.3振动(非工作状态): ⑴频率循环范围:5~55~5Hz; ⑵驱动振幅(峰值):0.19mm; ⑶扫频速率:小于或等于1倍频程/min; ⑷在共振点上保持时间:10min; ⑸振动方向:x、y、z。
