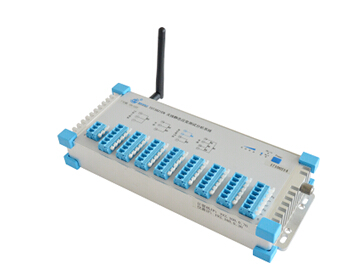

江苏泰之特TZT3821EN无线静态应变仪

  • 这真不是您需要的产品?
  • 品  牌:
  • 泰之特
  • 主要规格:
  • 用  途:
  • 应变测试
    • 概述: TZT3821EN是一款无线静态信号测试分析系统,广泛应用于机械制造、土木工程、桥梁建设、航空航天、国防工业、交通运输等领域。每台采集箱内置智能锂电池组、ZigBee无线通讯模块、放大器、A/D转换器等,通过无线通讯控制器进行数据接收,最大限度保护测试人员的人身安全。 1、应用范围 2.1在布线困难的场合,完成全桥、半桥、1/4桥(120Ω两线制公共补偿)、1/4桥(120Ω三线制自补偿)状态的静态应力应变测量和分析; 2.2配合各种桥式传感器,可实现压力、力、荷重、位移等物理量的测量和分析; 2.3与热电偶配合,软件自动查询热电偶分度号,对温度进行测量。 2、特点 3.1 体积小巧,方便携带; 3.2 安装方便,可使用强磁吸盘安装,免除繁琐的现场布线; 3.3 采用进口高性能固态继电器,通过特殊的电路设计,消除了开关切换时,接触电势的变化对测量结果造成的影响; 3.4 先进的隔离技术和合理的接地,使系统具有极强的抗干扰能力,适用于各种工程现场的检测; 3.5 ZigBee和以太网两种通讯方式 (1) 采用ZigBee无线通讯技术,在视距情况下,模块间最大通讯距离可达500米; (2) 采用以太网通讯,最大通讯距离可达100米,通过中继,传输距离更远; 3.6 独立化模块设计,每个数据采集模块可测量8个测点,每台计算机可控制1024个测点; 3.7 与计算机通讯采用ZigBee控制器或以太网,控制器采用USB供电,方便现场使用; 3.8 ZigBee通讯时最高采样速率1Hz/测点,以太网通讯时最高采样速率5Hz/测点,最高分辨率1με; 3.9多种桥路方式切换:通过软件设置全桥、半桥、1/4桥(120Ω三线制自补偿)、1/4桥(120Ω两线制公共补偿)的状态,使用方便灵活,操作简单; 3.10内置8G存储空间,完善的文件管理系统,方便离线采集; 3.11 内置锂电池,支持仪器长时间连续工作。 1、技术参数 1.1 测量点数:每个采集模块有8个测点,单台计算机最多1024个测点; 1.2 适用应变计电阻值: 1.2.1 1/4桥(120Ω两线制公共补偿)、半桥、全桥:60Ω~10000Ω任意设定; 1.2.2 1/4桥(120Ω三线制自补偿):120Ω或350Ω(订货时确定一种) 1.3 最高采样速率: 1.3.1ZigBee通讯时最高采样速率1Hz/测点; 1.3.2以太网通讯时最高采样速率5Hz/通道; 1.4 应变计灵敏度系数:1.0~3.0自动修正; 1.5 供桥电压(DC):2V; 1.6 桥路类型:1/4桥(120Ω三线制自补偿)、1/4桥(120Ω两线制公共补偿)、半桥、全桥; 1.7 测量应变范围:±20000με; 1.8 最小分辨率:1με; 1.9 电压量程:±20mV,±5000mV; 1.10 系统示值误差:不大于0.5%±3με; 1.11 零漂:不大于3με/4h(单次采样条件下测量); 1.12 自动平衡范围:±15000με(应变计阻值的±1.5%); 1.13 长导线电阻修正范围:0.0~100Ω; 1.14 无线通讯:ZigBee无线网络通讯实现无线静态应变测量。在视距情况下,模块间通讯距离最远可达500m; 1.15 内置缓存容量:8G; 1.16 最长工作时间:12小时; 1.17 外形尺寸: 1.17.1应变采集模块:222mm(长)×110mm(宽)×32mm(高); 1.17.2无线通讯控制器:65mm(长)×30mm(宽)×16mm(高); 1.18 仪器自重: 1.18.1应变采集模块:约0.8kg; 1.18.2通讯控制器:约0.1kg。 2、使用环境 使用环境适用于GB6587-2012-Ⅱ组条件。 2.1温度: ⑴贮存条件:-40℃~60℃ ⑵极限条件:-10~50℃ ⑶工作范围:0~40℃ 2.2湿度: ⑴工作范围:40℃(20~90)%RH ⑵贮存条件:50℃ 90%RH24h 2.3振动(非工作状态): ⑴频率循环范围:5~55~5Hz ⑵驱动振幅(峰值):0.19mm ⑶扫频速率:小于或等于1倍频程/min ⑷在共振点上保持时间:10min ⑸振动方向:x、y、z
