ALC5000电网模拟电源装置
- 用 途：
- 外销电器/电子/电机制造厂 ■交换式电源供应器/变压器测试 ■压缩机/马达相关产品测试 ■监视器测试 ■空调设备测试 ■各类电机制品测试 ■日光灯整流器测试 ■生产厂(品质保证/管制/寿命测试)等单位使用 ■输出400Hz专用电源:军用系统、航空系统、航海系统、超级电脑的交换式电源供应器等

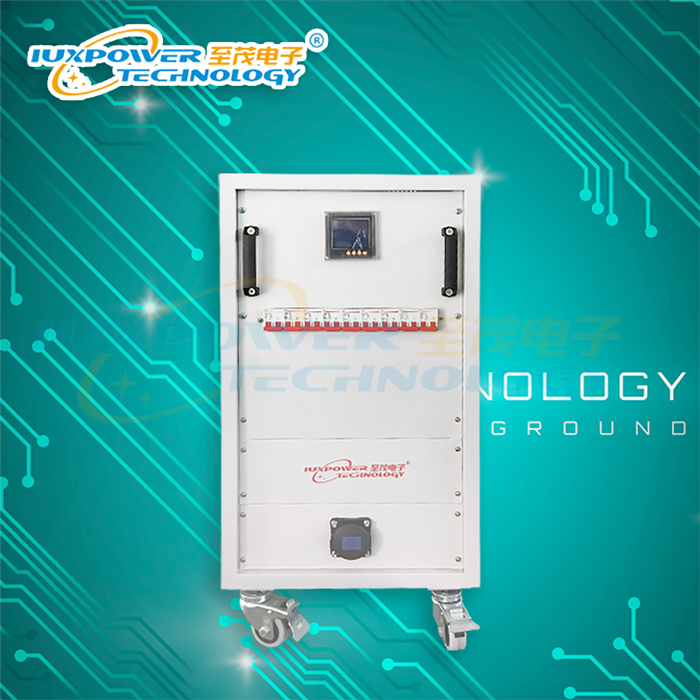

- ALC5000 电网模拟电源装置
型号 Model ALC5005 ALC5010 ALC5020 ALC5030 ALC5060 ALC5100 ALC5200 ALC5500 ALC51000 ALC52000
容量 Capacity 5KVA 10KVA 20KVA 30KVA 60KVA 100KVA 200KVA 500KVA 1000KVA 2000KVA
制作方式 Working SPWM(正弦脉宽调制)
输入INPUT 相数 Phase 1φ2W 3φ4W
电压 Voltage 220V±10% 380V±10%
频率 Frequency 47Hz - 63Hz
功率因素PFC 0.85-0.99(主动PFC，在满载情况下可达0.99）
输出OUTPUT 相数 Phase 1φ2W 3φ4W
相电压 Voltage 0-320Vac A相：0-320VAC,B相：0-320VAC,C相：0-320VAC,相位：∮ab:0-359°,∮ac:0-359°
频率 Frequency 40.00HZ-99.999Hz 0.001Step
最大相电流Current 21A 42A 21A 42A 84A 140A 210A 700A 1400A 2800A
波峰因素CF 3:1
反应时间Time 2ms
可承受最大反灌电流 ①当逆变器直接输出是：可反灌10%；②当逆变器和电网模拟器组成循环时：可反灌100%
显示 LCD Display 电压 Vrms、电流Arms、频率Fre、功率Wattage、功率因数 PF、无功功率Q
电源稳压率 Linear Regulation
负载调整率 Load Regulation 0 . 1 %
频率稳定率Frequency Regulation 1%
电流解析度 Current Resolution 0.01%
总波形失真 T.H.D 0.01A 1A
频率解析度 Frequency Regulation 2%(纯阻性负载)
电压解析度 Voltage Resolution 0.001Hz
储存组数Memory 0.1V
测量精确度 共9组，每组可记忆电压、频率值，可方便调用
设定精确度 电压 Voltage 0.5%FS+5dgt
电流 Current 0.5%FS+5dgt
功率 Wattage 0.5%FS+5dgt
频率 Frequency 0.01%FS+5dgt
组数 电压 Voltage 0.5%FS
频率 Current 0.1%FS
谐波编辑Harmonics Edito 步阶LIST 共30组，每组可运行电压、运行频率、步阶时间；最小时间设定10ms；循环次数99999
渐变STEP 共30组，每组可运行起始电压、终止电压，线性变化时间；最小时间设定10ms；循环次数99999
通讯接口IINTERFACE 可编辑任意谐波1-49次
LED显示Disp Current RS232C｛IEE488.2(GPIB)R485可选｝
限流设定 I-LIM Set 电压VDC，电流ADC
限压设定 I-LIM Set O-Max Current(超过电流设定值电源保护，停止输出）
DC部分 O-Max Voltage(超过电流设定值电源保护，停止输出）
保护 Protection
直流
输出 电压Voltage 300V±10% 500V±10%
电流Current 16.7A 33A 40A 60A 120A 200A 400A 1000A 2000A 4000A
运行环境 Environment 过流 Over Current 过温 Over Temp 过载Over Load 短路Short Circuit
冷却方式Cooling 0-40℃ 相对湿度：10-90%RH
重量 Weight(Kg) 风扇强制冷却
体积 W×H×D(mm) 60 880 1120 2240 4400 9900 11200 22000 44000
6000
5550×980×700 5550×1460×700 11200×1750×830 11540×1820×980 33080×1820×980 66160×1820×980 112320×1820×980
◆输出电压可达1000V ◆规格如有变更恕不另行通知
◆最大失真度在輸出120VAC (150V档位) 及240VAC (300V档位) 纯阻性负载下测试。
