振动摇摆筛哪家好_河南振动摇摆筛推荐厂家_州驰供

  • 这真不是您需要的产品?
  • 品  牌:
  • 州驰
  • 主要规格:
  • 齐全
  • 用  途:
    • 振动摇摆筛哪家好_河南振动摇摆筛推荐厂家_州驰供

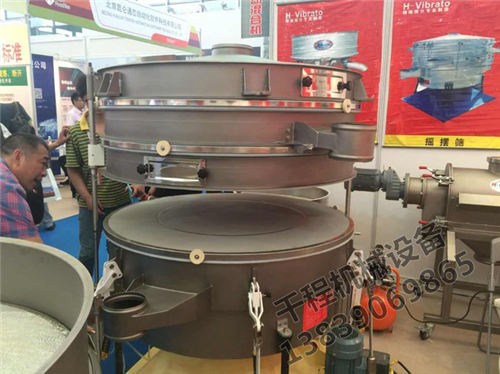

      nYBS系列振动摇摆筛的设计是为了满足大产量,高密度筛分的厂家而特殊设计的一种筛分机,相当简单的筛分是双眼注视双手筛分。摇摆筛分机就是对此的机械模拟,它是目前相当有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。
      特点
      高达5倍的单位面积产出;精确到6级分离,筛分效率高达90%-95%;使用硅橡胶球、超声波等清网装置系统,筛孔不会堵塞。密闭除尘,操作安全;加速度比振动筛低4.5倍,筛分零件寿命提高而维护减少;噪声<75分贝。优化重理均衡,地基动态负荷低。
      工作原理
      摆动筛是一种仿人工摇动的低频旋振筛,其原理是:瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成(螺旋运动)。即可调节偏心距的激振器产生了非线性三维运动,物料也产生同样的近似手动作业的运动,从而达到筛分之目的,再配合筛分附件可得到更加理想的筛分效果;适合于圆球状、圆柱状、片状、乃至不规则形状易堵网且需要精密筛分的物料。
      结构原理
      基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调
      每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整
      因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。
      水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。
      此次过程在每筛层之间重复进行。
      适用行业
      化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖 盐业、再生行业
      摇摆筛(摆动筛)的结构、原理和特点
      摇摆筛结构原理
      按积木式结构原理设计开发,由一刚性曲柄轴驱动,并进行了动态平衡。在可调整倾角的刚性曲柄轴的驱动下,圆形的筛机体可实现三维空间运动,即在水平的圆周运动上叠加一个垂直方向的上下运动。振动的参数随旋转速度、曲柄偏心度、径向倾角和切向倾角的大小而变化。这种设计构造,使得其工作参数的组合可以无穷的多,从而使得被筛分的物料可以以所期望的速度在筛网层上运动,或者在期望的时间内滞留在筛网层上。筛机振幅及物料的加速度随曲柄偏心度的大小而变化,曲柄轴的切向倾角的大小决定着物料在筛网上作圆周运动的速度:曲柄轴的径向倾角决定着物料从筛网中央向边缘运动的速度,切向和径向倾角的相互作用导致被筛分的物料在筛网上作一种螺旋渐开线运动,物料在筛网上停留的时间,即筛分的精度和度量是由切向和径向倾角大小的组合比例来决定的。
      摇摆筛结构特点
      A、金字塔形底座和底盘是筛机的基础部分,中间筛层,根据需要可进行增减。
      B、主传动轴穿过轴承固定在金字塔底座中,主转轴上下有平衡块,使筛机在运动中保持平衡。筛机由V型皮带通过普通电机来驱动。
      C、筛机底座作一种即有绕筛机系统主轴公转,又有绕自向主轴自传的行星旋转运动。
      优点:
      A、物料可以从机器中央进入,依次筛过每层物料都从中央进入下一层。因此每部分物料在筛网上运动的距离基本相似。这样就可以保障精确的筛分。
      B、通过合理的调整筛机,粒度较大的物料在接近筛层边缘时,垂直加速度随之增加,可进一步提高筛分效率。
      其全新的设计理念和独特的结构,使之成为相当接近手工筛分作业的筛分机,成就了摇摆筛几近完美的筛分效果,具有广阔的应用前景。从筛机振动体的动行轨迹来看,摇摆筛是一种非线性惯性振动筛。由于结构和工作原理的独特性,使得摇摆筛特别适用于对细小颗粒和微细粉物料的分级处理。摇摆筛既可用于干式筛分,也可用于湿式筛分,用于矿业,建材,冶金,铸造,磨料,化工,轻工,医药,食品等行业对粗细物料的分级处理等作业。
      摇摆筛的筛面与筛框可用多种材料和不同工艺加工制作,并可方便地多层叠加使用。摇摆筛为全封闭结构,基本不存在物料粉尘外溢,造成污染的现象,并可方便地加设干燥,冷却,除尘,清洗等辅助设施。
