QUINT POWER电源,初级开关模式,采用自由选择输出特征曲线,SFB（选择性熔断）技术,以及NFC接口,输入:3相,输出:24 V DC/20 A SFB技术可触发断路器选择性脱扣，并且确保并联的其他负载持续运行 预防性功能监视机制在故障发生前提示临界工作状态 信号阈值和特性曲线可通过NFC调整，实现比较大的系统可用性 通过静态功率裕度轻松扩展系统；通过动态功率裕度能启动大型负载 由于内置气体放电管且具有20 ms

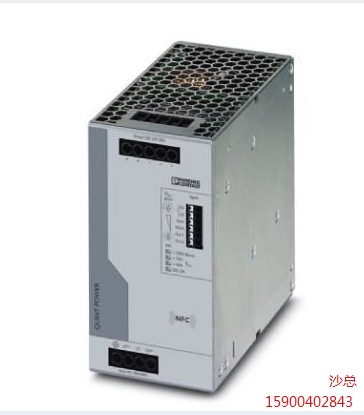

QUINT4-PS/3AC/24DC/20 - 2904622

宽度 70 mm
高度 130 mm
深度 125 mm
备用端子宽度 122 mm
备用端子高度 130 mm
备用装配视图 73 mm
返回顶部
环境条件

保护等级 IP20
环境温度（运行） -25 °C ... 70 °C (> 60 °C 衰减: 2.5 %/K)
环境温度（调试类型测试） -40 °C
环境温度（存放/运输） -40 °C ... 85 °C
允许的比较大相对湿度（操作） ≤ 95 % (25°C时，无冷凝)
气候等级 3K3（符合EN 60721标准）
污染等级 2
安装高度 ≤ 5000 m (> 2000 m，注意降低值)
返回顶部
输入数据

额定输入电压范围 3x 400 V AC ... 500 V AC
2x 400 V AC ... 500 V AC
± 260 V DC ... 300 V DC
输入电压范围 3x 400 V AC ... 500 V AC -20 % ... +10 %
2x 400 V AC ... 500 V AC -10 % ... +10 %
± 260 V DC ... 300 V DC -13 % ... +30 %
AC频率范围 50 Hz ... 60 Hz -10 % ... +10 %
PE放电电流 < 3.5 mA
电耗量 3x 0.99 A (400 V AC)
3x 0.81 A (480 V AC)
2x 1.62 A (400 V AC)
2x 1.37 A (480 V AC)
3x 0.8 A (500 V AC)
2x 1.23 A (500 V AC)
额定功耗 541 VA
冲击电涌电流 典型值 2 A (25 °C时)
电源缓冲 典型值 33 ms (3x 400 V AC)
典型值 33 ms (3x 480 V AC)
选择合适的保险丝 3x 4 A ... 20 A (特性B、C或类似)
保护名称 瞬态电涌保护
保护电路/组件 压敏电阻，气体放电管
返回顶部
输出数据

额定输出电压 24 V DC
输出电压（USet）的设置范围 24 V DC ... 29.5 V DC (恒定容量)
额定输出电流（IN） 20 A
Static Boost (IStat.Boost) 25 A
Dynamic Boost (IDyn.Boost) 30 A (5 s)
选择性熔断 (ISFB) 120 A (15 ms)
衰减 > 60 °C (2.5%/K)
并连 是，用于冗余和增加容量
串连 是
反馈电阻 ≤ 35 V DC
输出端电涌电压保护 ≤ 32 V DC
控制偏差 < 0.5 % (静态负载变化 10% ... 90%)
< 3 % (动态负载变化10% ... 90%，(10 Hz))
< 0.25 % (输入电压的变化范围为±10 %)
残波 < 60 mVSS (额定值)
输出功率 480 W
典型响应时间 300 ms (来自SLEEP MODE)
比较大空转功耗 < 7 W (400 V AC)
< 7 W (480 V AC)
比较大额定负载功率损耗 < 32 W (400 V AC)
< 33 W (480 V AC)

上海熠仝智能科技有限公司是一家专业代理经销国际知名品牌工控、电气元器件产品服务商。有大量现货，价格低廉，服务齐全，欢迎咨询   沙帅15900402843  QQ274332807
