办公或商业塔楼防烟楼梯间与合用前室压差通用型智能控制器安装使用说明
- 办公或商业塔楼防烟楼梯间与合用前室压差通用型智能控制器安装使用说明

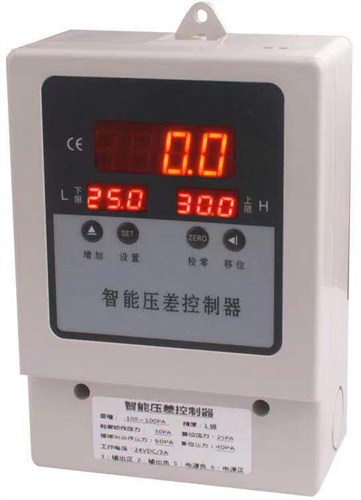

本产品主要针对办公或商业塔楼防烟楼梯间与合用前室压差的检测
通用型前室压差控制器/楼梯间压差控制器,通过使用压差控制器检测前室/走道或防烟楼梯间与前室的压差值，带工作指示灯，报警指示灯及报警蜂鸣器，当压差值达到设定值时（前室与走道25-30Pa,楼梯间：40-50Pa)压差控制器输出开关信号，控制信号接入位于楼顶的控制箱，通过控制箱输出控制信号控制旁通泄压阀的启动和停止，实现加压送风泄压目的。
技术参数:
量 程：0-±100Pa
耐 压：1000Pa
动作压力：前室/走道：25～30Pa，(复位压力：15～20Pa)；
楼梯间/前室：40～50Pa，(复位压力：30～40Pa)；
工作温度：-20 ～ 85℃
过程连接： 高压和低压孔均为6mm，
长管嘴(-): 连接到低压端
短管嘴(+): 连接到高压端
控制器寿命: 10万次
工作电压： 24VDC
输出方式: 无源开关信号 24 VDC/3A
电气连接：打开前盖。可以见到接线端子（见下图），电缆穿过侧面或底面通线口进入壳内，并固定在端子板上。1和2号端子并联接旁通泄压阀控制柜，5号端子接24VDC供电负极，6号端子接正极。
压差连接：
当压差控制器安装在电梯前室或防烟楼梯间，低压管（长管）接软管连到走廊。高压管（短管）不用连接软管。
当压差控制器安装在走廊或走道，高压管（短管）接软管连到电梯前室或楼梯间。低压管（长管）不用连接软管。
