一、大金VRV Ⅲ室外机
大金VRV Ⅲ室外机容量范围从8HP~48HP,以2HP为单位递增。室外机基本形状仅2种,简化设计过程的同时提高了系统的灵活性。2种形式5种单机模块灵活组合成比较大48HP的组合形式,使得所有室外机的高度都一样,整齐美观。全新的室外机阵容带来业界领先的杰出效果。
二、业界领先的COP带来出色的节能效果
随着空调产品的普及化,人们对空调的要求并不仅仅局限在制冷或制热,更多关注的是产品能带来的节能效果。大金新一代的VRV Ⅲ为您带来节能新体验。空调的节能性由COP/EER值来体现。大金VRV Ⅲ系统在制冷和制热运转时均能保持高COP/EER值。
额定工况时,VRV Ⅲ的COP值比较高可达4.31(8HP冷暖平均值)。制冷时,EER值比较高可达4.27(8HP),单机平均制冷EER值达3.64。制热时,COP值比较高可达4.36(8HP),单机平均制热COP值达4.09。大金VRV Ⅲ带来杰出的制热性能,提高您冬季使用空调的舒适性。
1.更高的额定制热量:
外机容量(HP) 8 10 12 14 16
额定制热量(kW) 25.0 31.5 37.5 45.0 50
额定制热量提高,充分保证冬天制热需求。
2、制热运转范围比较低达到-20℃:
大金采用型的直流变速压缩机,制热运转范围可低至-20℃。同时,采用R410A新型冷媒,制热效果更好。大大提高冬季低温时使用空调的舒适度。
3、除霜后制热启动更快速,3分钟快速启动(48HP外机):
大金VRV Ⅲ室外机采用变频压缩机和定频压缩机的相互配合,利用变频压缩机的软启动和定频压缩机的迅速启动,在减少对电网冲击的同时实现快速启动的要求。
4、智能除霜功能,制热效果更好
独有智能除霜功能,当系统满负荷运转时、部分负荷时、或不易结霜时(室外低于-2℃时),自动根据不同的判断依据来准确判断化霜时机,避免除霜时制热效果下降。换热器的积灰/污染学习功能能准确避免室外机无谓除霜,大大提高制热效果。
四、卓越的静音性能
人们在追求空调效果、节能性的同时,对静音性的要求也越来越高。大金在业内一贯以卓越的静音性而闻名,VRV Ⅲ沿袭了以往的传统优势,在增大了室外机风量、静压的同时,仍能保持原有的运转音,以自己先进的技术真正做到卓越的静音性能。
1、风量、机外静压提高,同时实现低运转音:
大金VRVⅢ利用CFD、FEM等先进的电脑解析技术,优化风扇设计,研发出新型的流线型涡旋风扇和空气流线型格栅,使得风量增加、机外静压提高的同时,运转音不变。
2、夜间静音运转功能使室外机运转音比较低能降低10dB(A)大金VRV Ⅲ室外机的电脑板能自动记忆室外比较高温度出现的时间,在8小时*1之后启动静音运转模式,并在维持9小时*2后恢复到正常模式。通过如此的设置,可是大金VRV室外机在夜间运转音降低相当多10dB(A)。*1 初始设置。可选择6小时、8小时或10小时。*2 初始设置。可选择8小时、9小时或10小时。空调运转时间较长后,不可避免会有故障发生。如何将发生的故障减到相当小、或尽量避免,就需要整个系统的可靠性。大金VRV Ⅲ空调拥有业界突出的高可靠性能。
五、高可靠性的空调系统
1、室外机无需均油管,系统更可靠,运转更稳定大金VRV Ⅲ室外机无需均油配管,使回油更稳定。采用高性能油分离器确保压缩机的保有油量,同时利用油面控制技术有效避免偏油状态。但是,压缩机在运转中,不可避免还是会有偏油的现象发生,此时大金VRV Ⅲ运用交叉回油技术,使系统更可靠、更节能。
2、双后备运转,为维修争取时间
单模块时,室外机二或三个压缩机中有一个发生故障,其余压缩机通过现场电脑板设置进行紧急运转。多模块组合时,如果一台室外机发生故障,其余室外机也能通过遥控器的设置进行紧急运转。大金VRVⅢ拥有业界第.一的超长配管和第.一的机外静压,为系统的设计带来更大的自由度。
六、出色的设计自由度
1、超长冷媒配管,总长可达1000m:
VRV Ⅲ经过技术的改进,配管总长达到1000m。
比较大单管长达到165m(a+b+c)。
而室内外机的比较大高低差为:当室外机在上时为50m,
当室外机在下时为90m(b)。
相当远的室内机到最近的室内机的比较大管长差为40m。
空调系统的设计更加自由。
2、室外机可连接的室内机台数增加至64台(48HP时)
3、室外机机外静压78.4Pa,换热效率更好:
大金VRV Ⅲ可提供比较高达78.4Pa的机外静压,确保室外机的散热效果,对于分层摆放的形式更加有利。大金VRV Ⅲ采用新型的流线型涡旋风扇,将原三个叶片的风扇改为四个叶片或将一个风扇改为两个风扇,大大增大了风量。在保证噪音不变的前提下,通过更大风量的风扇叶片、直流风扇电机等的共同作用,大金实现了更高的机外静压。大金VRVⅢ应用了大金独创的多重技术,使得室外机的占地面积小,配管的管径减少,大大便利了施工安装。
七、便利的安装
1、室外机体积小,便于施工安装:大金VRV Ⅲ室外机采用模块组合的方式,减小了机组的占地面积,方便了搬运,使施工更便捷。容量(HP) 8,10 12,14,16 18,20 22,24,26 28,30,32 34,36 38,40,42 44,46,48占地面积(m2) 0.71 0.95 1.58 1.68 1.91 2.40 2.64 2.88由于是模块组合,完全可以按模块进行搬运,而大金VRV Ⅲ的5种模块体积小,可充分利用电梯运输,有效简化
安装,节省时间和人力。
2、冷媒配管管径减小,节省配管安装空间:
由于在冷媒管路与室外机之间应用了大金先进的技术,缩减了主管道的管径尺寸。例如:高容量48HP系统的气管管径仅为Φ41.3。如此不仅方便了配管工作,还节省了配管安装空间。VRV Ⅲ比VRV II减少19%的管道井空间。大金VRV Ⅲ室内机共8大系列56种规格。
8大系列的室内机形式有:
其中,落地内藏式是VRV Ⅲ中新增的内机形式,配合无天花板吊顶空间、挑空空间或斜顶空间,与装潢更加和谐。各种形式的室内机总共有56种容量规格可供选择,可以按照房间的面积,配置出更加精确的空调方案。容量齐全的室内机使得大金的空调方案更合理、更精确、更美观、性价比更高。形式多样的室内机,与装潢格局能很好的融合大金风管式室内机有4种形式:天花板内藏风管式(超薄型)、天花板内藏直吹式(超薄型)、天花板内藏风管式和天花板嵌入导管内藏式型)和天花板内藏风管式为低静压室内机,这两种内机一般多用于局部吊顶的形式,采用侧送底回的送回风方式。天花板嵌入导管内藏式室内机为中高静压室内机,适合多种送风形式,送风口可以根据装潢吊顶格局自由灵活布置。

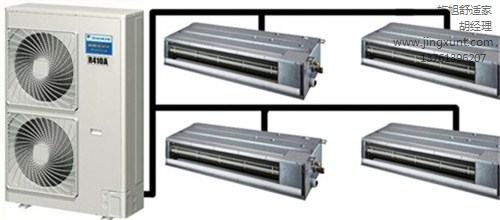

天花板内藏风管式(超薄型)
1、 适用场合:
该机型为低静压机器,由于机身超薄,且超低运转音,所以一般多用于住宅、酒店客房、办公室等场合,利用局部吊顶的形式进行侧送底回的方式。主机设置于天花板内,仅送回风口露出,采用配合装潢的风口,整体效果较好。天花板内藏风管式
天花板嵌入导管内藏式
1、适用场合:
由于该机型静压较高,所以对于送风距离较远的空间、挑空的空间、层高较高的空间、需要接风管采用多个送风口的空间等都可以采用此种机型。同时,可以配合装潢风格自由选择风口的形式,如方型散流器、条形风口等。对挑空空间进行送风,将室内机安装在非挑空区域的吊顶内,利用侧送下回的送回风方式,使室内气流分布均匀,舒适性更好。狭长的空间内,一台室内机接多个送风口送风,提高整体舒适性。
4、薄型机身,仅需350mm的吊顶空间所有容量的机身厚度均为300mm,只需350mm的高度便可安装,大大节省吊顶空间。(注:底部回风,使用回风面板时)。
5、“低-标准-高”三档静压供选择,使风口布置更自由,安装更方便。该机型有多种静压供选择,使得风管连接时送风口能自由设置,且送风口的形式可根据装潢的要求自由选择,更美观。回风的形式也有多种,可后部接风管回风或直接机器底部回风。
(※ 为当地选购件)
6、排水提升泵扬程可达250mm。配有作为标准件的排水泵,有效避免漏水隐.患。
7、拥有的主要功能:
大金的嵌入式室内机以其整齐统一的外形而受广大用户的喜爱。在嵌入式内机中.央分两种形式:四向气流形式、双向气流形式。
两种嵌入式内机广泛应用于全吊顶空间,与装潢格局结合,更加统一美观。
天花板嵌入式(四向气流)
1、适用场合:
该机型由于其优越的静音性能和独特的面板设计,一般多用于室内装潢吊顶为全吊顶的空间,与室内简洁大方的装潢格局配合,非常美观协调。机器正方形面板结合形式多样的吊顶形式,在舒适性提高的同时,与装潢完美结合,更加美观。
4、统一面板尺寸,室内机布置更美观。为了使室内装饰更加和谐、美观,且易于布置照明系统,不论容量大小,所有天花板嵌入式室内机均采用相同尺寸与外形的正方形面板。面板出风口部分采用了独特的弧形设计,有效保持机器周围天花板的清洁。
5、适用于比较高4.2m的天花板高度。
出厂时的比较高天花板应用高度为2.7m或3.2m(以9kW的室内机为分界线),通过遥控器设定后,可根据室内机容量的大小选择2种“高天花板”设置,以此对应不同层高的空间,保证空调使用的舒适性。
6、出风口百叶有3种模式选择进行自动摆动。出厂时,出风口百叶为标准模式,通过遥控器的设定可另选择其他两种模式,使气流分布更均匀。
7、比较低26dB(A)的运转音。
采用先进航空技术的三位螺旋风叶,能减少机内阻力,从而实现业内领先的静音技术。
8、排水提升泵扬程可达750mm。
天花板嵌入式室内机提供高冷凝水泵,排水管扬程750mm,极大方便了排水管的配置。
天花板嵌入式(双向气流)
1、适用空间:
轻巧的设计,双向出风的形式,使之多用于全吊顶的狭长空间。简洁的面板形式,美观、大方,大大提升了空间的整体格调。宽敞的大空间内装潢非常豪华,结合华丽的吊顶装饰,利用吊顶中的过渡段设计采用天花板嵌入式(双向送风)的机型,使空调完全融入装潢中,形成一体。狭长的房间或走廊,利用该机型双向送风的特点,既美观,又舒适。
落地内藏式
1、适用场合:
挑空大堂、阳光房、旧楼改造、层高较低而不适合做吊顶的空间等都可采用落地内藏式室内机。利用墙脚或窗台边做成壁炉和矮柜的形式,完全将室内机隐藏在装潢中,与建筑结为一体,提升内部的整体效果,也使舒适性大大提高。
2、无需吊顶,利用窗边墙脚的空间安装。
落地型内机,不占用任何吊顶空间,可配合个性化内装,给装潢设计师充分的发挥余地。安装于窗台边或装饰壁炉等位置,与装潢结合非常美观。
3、气流分布均匀,制热效果更佳。
采用上部送风底部回风的送回风方式,使气流分布更均匀,制热效果更好。
壁 挂 式
1、适用场合:因为不需要任何吊顶或装潢的修饰,所以适合各种用途的房间。
2、送风板上下摆动,结合多种送风模式,气流分布更均匀。送风板自动上下摆动,将舒适气流送遍室内的各个角落。
3、比较低29dB(A)的运转音。适用于办公室和家用用户的超低运转音。
高压腔直流变速压缩机:
1、 采用高压腔压缩机,避免气体的无效过热,提高压缩效率。
2、 预热冷冻油,使低温时制热启动更可靠。
压差油膜润滑技术:
1、 利用压力差使固定涡盘和可动涡盘接触面产生油膜,减少摩擦,有效降低运转噪音和机械损耗。
2、 无需油压泵,使油润滑更可靠。超高效率直流变速压缩机:采用比广泛应用的铁氧体磁体具有更大磁力的钕磁铁,实现更高的力矩和效率。
