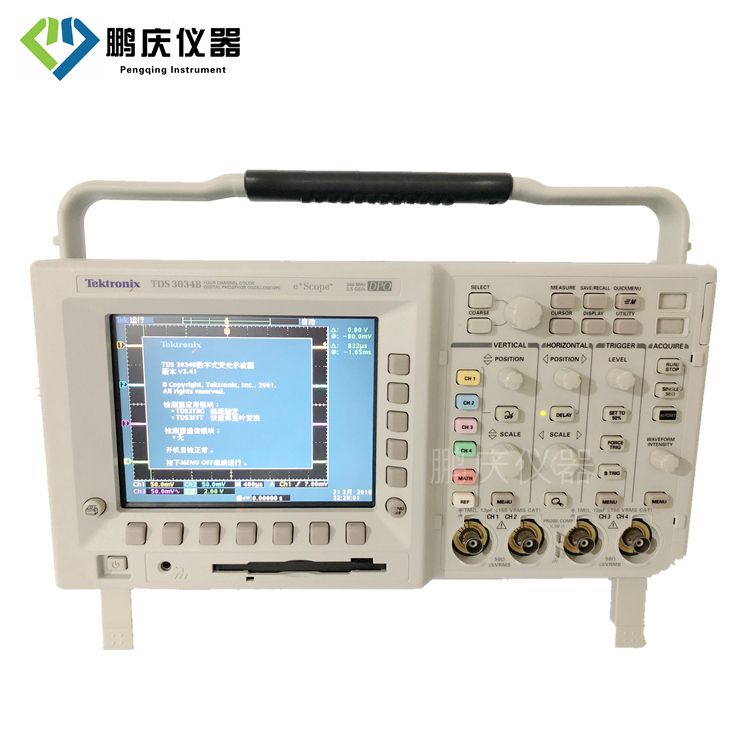

Tektronix/泰克TDS3034B 数字荧光示波器

  • 这真不是您需要的产品?
  • 品  牌:
  • 主要规格:
  • 用  途:
    • Tektronix/泰克TDS3034B 数字荧光示波器 东莞市鹏庆电子仪器有限公司 地址:广东省东莞市塘厦镇花园新街花园中心A座12B 联系人:彭小姐18922915236 欧阳先生18922916056 电话:0769-82861613 传真:0769-82861613 手机:18922915236(同微信) 企业官网:www.pq186.com 阿里巴巴:www.pengqing.1688.com 企业邮箱:pq186@qq.com 特点与优点 500 MHz 、300 MHz 、100 MHz 三种带宽 取样速率高达 5 GS/s 2 或 4 条通道 全 VGA 彩色 LCD 显示 25 种自动测量功能 9 位垂直分辨率 多语言用户界面 使操作更简易"快捷菜单"图形用户界面 内置以太网端口 e*Scope TM 网上遥控功能 WaveAlert TM 自动波形异常检测能力 应用模块 -详细设计分析所需的高级分析功能 -电信模板测试 -FFT -用于测试和排障的两种视频模块 -快速"是否通过"测试所需的极限测试 -高级触发功能,其中包括:毛刺、欠幅脉冲和逻辑触发 插入式打印机可随机提供测量结果文件 TekProbeTM Level II 接口支持的探头包括:可自动提供定标和换算单位的有源探头、差分探头和电源探头 便于迅速打印的标准并行端口 便于数据储存和文件编制的内置软驱 应用 电信设备制造测试 数字电路设计与调试 视频设备安装与维护 电源设计 TDS3000B系列数字荧光示波器(DPO)以低价位提供无与伦比的性能和便携性 TDS3000B 系列示波器将数字荧光波形采集技术、自动异常检测功能、网上遥控功能和7 个应用模块集于一体,而轻巧的外形和可用电池供电的能力使其设计趋于。 DPO 技术将复杂信号的检测提高到新水平 数字荧光示波器能够实时显示、存储和分析信号的三维信息,即振幅、时间和随时间变化的振幅分布情况。其快速波形捕获和更新率可使DPO更快地捕获并显示不常见的波形或波形变化情况。其亮度层次彩色显示功能可提供信号幅度和宽度方面的出现频率信息。这将有助于用户寻找并鉴定那些在传统的数字存储示波器上看不到的波形异常变化。 增强的排障能力 WaveAlert TM 波形异常检测功能可帮助用户以更快的速度寻找那些难以捕获的问题,从而加快进行故障排除任务。WaveAlert可在所有通道上监视输入信号,检测并突出显示任何与捕获的正常波形相偏离的异常波形。由于TDS3000B 型示波器能在检测到异常波形时停止采集、以音响报警、打印硬拷贝或保存波形,所以用户甚至可在无人看守的情况下进行长时间的测试,以寻找那些极其隐藏、不常出现的故障。 e*Scope TM 网上遥控功能 e*Scope 意味着用户可从任何地方通过因特网和PC 机控制 TDS3000B 示波器。用户只需通过内置的以太网端口将TDS3000B 示波器连接到局域网(LAN)、打开PC 机的浏览器窗口、在"地址"窗口中输入TDS3000B示波器的 IP 地址,就可在网上进行遥控作业。示波器的回应将使用户能够从浏览器对其进行控制。用户还可将e*Scope控制软件下载到 PC 机,通过图形界面显示并使用TDS3000B 示波器的屏幕和前面板控制。 灵活机动 处处可用 TDS3000B 系列示波器体积小巧、便于携带、可用电池供电,所以可在任何需要的地方使用。安装电池后,其重量还不到5 公斤。即便是在现场工作,也可通过选购的插入式热敏打印机当场打印测量结果。 用户还可通过选购的应用模块轻而易举地使TDS3000B 系列示波器适用于具体应用需要。示波器可在通电后自动显示机上安装的模块。目前,可与TDS3000B系列示波器配套使用的应用模块共有7 种,其中包括: 电信模板测试模块 高级分析模块 FFT 模块 高级触发模块 极限测试模块 扩展视频模块 601 串行数字视频模块 此外,还有两种通信模块: 10Base-T LAN/RS-232 模块 GPIB/VGA/RS-232 模块 并行端口(Centronics) 是该系列的标准配备。 应用 电信屏蔽测试模块-TDS3TMT 安装了电信屏蔽测试模块后,TDS3000B系列示波器即可成为一部用于电信标准相符性测试的"合格/不合格"(Pass/Fail)测试仪器。 支持的ITU-T G.703 (DS0 、DS1 、E1 、Clk 接口、DS2 、E2 、E3 以及 DS3速率)标准 支持的ANSI T1.102 (DS1 、DS1A 、DS2 、DS3 和STS-1 速率)标准 用示波器WaveStar TM 软件进行可自定义的屏蔽码编辑 用通信信号适配器妥善地终接在测设备 用 TDS3GV (GPIB) 或内置以太网通信模块设置TDS3000B 系列示波器的自动测试程序 TDS3TMT 模块的典型应用 在测试制造过程中的网络插卡时,其中一项最重要的考虑是示波器处理能力或吞吐量。DPO 的波形处理能力与硬件辅助的模板测试之结合一举突破了单通道和多通道设备的模板测试速度障碍。ALT触发模式可经过一次设置,便可在所有通道上顺序相继触发,故可在多通道上实现快速测试。 高级分析模块 -TDS3AAM TDS3AAM 模块为TDS3000B 系列示波器增添了高级分析能力。用户可通过该模块将波形定义为各种任意的数学表达式,其中包括各种数学函数以及常数和测量值。TDS3AAM模块还增加了面积和周期面积(Area and CycleArea) 测量值、微分和积分函数、平均测量值以及测量统计功能。此外,TDS3FFT模块的FFT 能力也包含在内。 用于频率和谐波分析的FFT 模块 -TDS3FFT TDS3000B 系列示波器装上该模块后便可成为功能强大的排障工具,可用于: 测试滤波器和系统的脉冲响应 测量系统中的谐波内容和失真情况 识别并查找噪声和干扰源 分析振动情况 分析 50 和 60 Hz 电源线中的谐波 此外,用户还可通过TDS3FFT 应用模块做下列分析和设置: 将分析信号的最佳窗口与四种FFT窗口(矩形、汉明、汉宁以及勃勒克曼-哈里斯)相匹配 分析重复性波形、单次波形和储存的波形;以 FFT 波形显示任何正在采集的信号、上次采集的信号或储存在参考存储器中的信号 将 FFT 垂直标线设置为 dB 或线性RMS 在屏幕上同时显示时域信号和 FFT波形,以帮助用户快速分析电路和系统问题 TDS3FFT模块的典型应用 在电源设计和分析作业中,检查电源负载电流中的谐波是一重要环节。用户可通过示波器的光标测量单个频率分量的频率和幅度。 高级触发模块-TDS3TRG TDS3000B 系列示波器装上这一模块后,可为示波器增加逻辑和脉冲触发等高级触发能力。 逻辑触发功能 在数字电路的排障工作中,逻辑触发极为有用。当两个信号满足了布尔(Boolean) 触发条件时,示波器随即触发。该模块可提供模式和状态两种逻辑触发方式。 模式触发 对于数字逻辑电路排障工作而言,模式触发非常有用。当两个信号在逻辑上为真或伪时,示波器触发。基本而言,模式触发主要是在双输入的AND、OR 、NAND 或 NOR 逻辑门的输出上触发。用户可将时间限制条件和信号门限电平指定为触发条件的一部分。 状态触发 对于数字逻辑电路同步状态机排障工作而言,状态触发是很有用的触发方式。如果在时钟信号跃迁为真时某状态信号为真或伪,示波器则触发。 脉冲触发功能 当信号满足某一定时或阈值条件时,脉冲触发功能便可触发示波器。该高级触发模块可提供三种脉冲触发方 式:脉冲宽度、欠幅脉冲和转换速率。 脉冲宽度(或毛刺) 当信号脉冲宽度小于、大于、等于或不等于指定的脉冲宽度时,示波器触发。脉冲宽度触发对数字逻辑电路排障工作非常有用。 欠幅脉冲 当信号脉冲小于指定的门限电平时,欠幅脉冲功能将触发示波器。用户还可指定欠幅脉冲宽度参数。这种触发功能对于排除总线争用方面的故障非常有用。 转换速率 当信号的转换速率 (上升或下降时间)小于、大于、等于或不等于某一指定转换速率时,示波器触发。这种触发功能可用于数字总线收发机、传输线路和运算放大器电路的排障工作。 极限测试模块-TDS3LIM TDS3LIM 模块可既快又简单地检测电路是否在设定参数内运行,对于需要快速决定Go/No-Go(是否通过)的重复性测试应用极为有用。用户可轻而易举地创建波形参考模板,以便与实时波形进行比较。用户还可将任何数量的输入通道与四种基准的任何组合相比较,并可选择TDS3000B示波器在波形偏离参考极限时所采取的操作,如停止采集、以音响示警、打印硬拷贝或将波形存入磁盘。 扩展视频模块 -TDS3VID TDS3000B 系列示波器的所有机型都配备有NTSC 、PAL 和 SECAM (所有场或所有行)触发能力。TDS3VID应用模块则以下列附加功能进一步扩展了这一基本视频触发能力。 视频快捷菜单 (QuickMenu) 该视频快捷菜单功能允许用户显示两组菜单,一个在屏幕下方,一个在边上。菜单中的各项视频功能可用于显示和测量广播标准波形,其中包括触发源、触发时间、视频刻度板和视频自动设置。 视频自动设置 自动设置功能可自动调整垂直、水平和视频触发设置,以在所有场和行上显示触发的视频波形。用户随后可以手动方式调整控制,以此优化显示。这一功能可通过视频快捷菜单(VideoQuickMenu) 和捕获 (Acquire) 菜单使用。 定制视频 定制视频功能允许用户指定自定义的水平扫描速率,以使示波器在非广播视频波形(如计算机显示器和医疗设 备显示器上使用的视频波形)上触发。 上图所示为TDS3000B 示波器在26.2kHz 扫描速率上触发的情景。 模拟 HDTV 功能 TDS3VID 和 TDS3SDI 两个模块允许用户使用新兴的模拟 HDTV 标准。这两个模块可在一系列HDTV 格式范围上触发,其中包括 1080I 、1080p 、720p和 480p 。此外,还可在模拟HDTV 上使用带100和 75% 两种彩条刻度板的矢量示波器。 行计数触发 有时,用户往往需要就单行视频波形进行观察。例如,NTSC 信号中的节目编辑信息有时出现在 Line20 。行计数触发功能允许用户在任何特定行上触发,具体方法是滚动显示行编号,然后选取需触发的行编号即可。 场隔离 场隔离 (Field Holdoff) 功能可用来指定重新启用触发前需处于等待状态的场编号。这一功能可使用户在单一场上触发(如NTSC的field 1 或 field 3 ),而不是field 1 和field 3 两个场。 视频刻度板 用户可通过视频刻度板将标准示波器刻度板改为IRE 或 mV ,可视信号格式而定。视频刻度板可简化视频波形的测量和分析过程。 内置矢量示波器能力 配备有 TDS3VID 模块的 TDS3000B 系列示波器可用作矢量示波器,并内置有100% 或75% 的彩条信号刻度板。用户可用该模块轻松地测量色度信号电平,并通过示波器的数字荧光显示器看到任何白平衡问题。 具屏幕行选功能的视频图像模式 配备有TDS3VID 模块的 TDS3000B 示波器可使用户迅速查看数字视频流后面的模拟视频,查看始发摄象机或其它源的单色图像,然后用屏幕行选(on-screenline select) 功能迅速移动到图像中的任一行。 601 串行数字视频模块-TDS3SDI TDS3000B 系列示波器装上该模块后既可成为一件综合分析工具,用户可用其跟踪识别 ITU-RBT.601 视频信号,检查具代表性的模拟分量和复合波形,并用之分析码流情况。该模块包括TDS3VID 的各项能力以及下列功能: 带屏幕行选的视频图像模式 矢量示波器 (Pb/Pr) 可靠的探头对测试系统非常重要,因为即使是最先进的示波器充其量至多也只能精确到和输入数据一样的程度。泰克公司生产的探头是专为您的示波器设计的,具有获得最佳性能所需的相同质量标准和内在的兼容性。请从下列为您的TDS3000B示波器及其应用选择合适的探头:P6243 1 GHz 有源探头;P5202 和 P5210 高电压差分探头;P5100高电压无源探头;或TCP202电流探头。 VocalLink TM 语音控制软件 测试现今电路板上的密集封装和极其细微的点距需要使用双手并精确的放置探头,这样就使操作示波器的同时保持探头的接触成为挑战.VocalLinkTM 软件可解放你视觉的注意力并集中于探头对被测信号的稳固接触,保证精确,可持续的测量.选择多种语言以进行屏幕的菜单操作和语音认证。 注:本公司专业经营各类二手进口仪器(销售、租赁、回收、维修业务),成色新,价格低,技术先进、质量可靠、性能稳定的优良产品。 长期承接销售、租赁、维修、回收二手高档仪器, 包括Agilent、HP、Anritsu、Advantest、R/S、/MARCONI/Tektronix等世界知名品牌的网络分析仪、频谱分析仪、综合测试仪、阻抗分析仪.LCR电桥.数字通讯测试仪、 高频信号源、数字示波器、天馈线测试仪、电声测试仪.音频分析仪、等二手高频通讯测试仪器仪表的销售及租赁业务.欢迎咨询。
