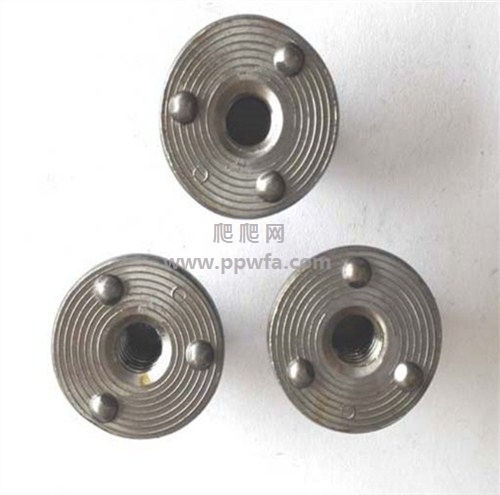

法兰连接 - 3头顶部投影
型号:WF 2150
在WF焊接螺母上,突起位于法兰的顶部,以便焊接(而不是穿过)部件的表面。 三个高度和质量均匀的高精度投影适当地放置在凸缘上,以确保焊接部分的外表面几乎不露出。
产品规格
螺纹尺寸1 / 4-20
法兰直径(in)13/16
长度(英寸)1/2
A(英寸)0.813
Tol A(英寸)+0.002
-0.028
D(英寸)0.371
托尔D(英寸)+0.004
-0.004
F(英寸)0.050
Tol F(英寸)+0.002
-0.002
H(英寸)0.109
托尔H(英寸)+0.005
-0.005
L(英寸)0.500
Tol L(英寸)+0.015
-0.005
P(英寸)0.130
Tol P(英寸)+0.005
-0.005
材料C1010高焊接质量,低碳钢
完成平原,除非指定
主题统一标准2B类ASME B 1.1-2003。
品牌简介:
The Ohio Nut and Bolt公司成立于1905年,相当初是一家自行车链制造商,然后在1926年开始生产焊接螺丝。他们相当初的主要焊接紧固件客户之一是使用Ohio焊接螺丝的福特汽车公司。在A型车架上,可以更方便地组装挡泥板。在20世纪30年代,福特在焊接螺钉和焊接螺母的扩展方面发挥了重要作用。The Ohio Nut and Bolt公司的***工厂直接来源,Buckeye Fasteners为汽车,设备提供紧固件,食品设备,金属加工,医疗和家具行业。
