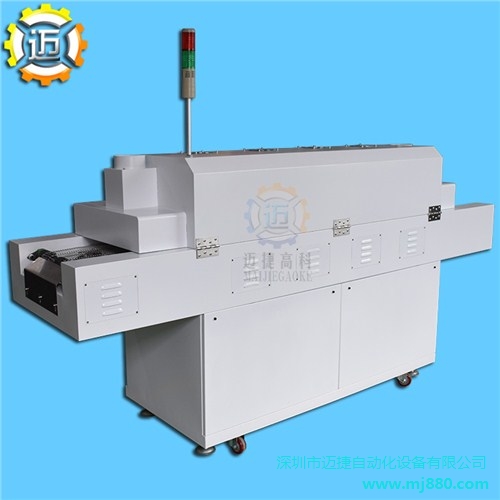

小型回流焊概述 小型回流焊介绍 小型回流焊使用 迈捷供
-
小型回流焊概述 小型回流焊介绍 小型回流焊使用 迈捷供
1、产品参数
整机技术参数
型号
MJ-H6635A
控制方式
仪表
加热温区数量
上六下六
加热方式
热风循环
加热区长度
2140MM
传送网带宽度
350MM
PCB尺寸
300mm-max
PCB限制高
25 MM
传输方向
左到右
传送方式
网带
网带高度
880±20 MM
PCB运输速度
0～1500mm/min
温度控制精度
±1-2℃（静态）
温度控制范围
0～400℃可设置
升温时间
15min
过机时间
1.6min-max
适用焊料类型
无铅焊料/有铅焊料
电源
380V、50HZ/60HZ、三相五线
启动功率
27KW
运行功率
3-7KW
运行速度
Approx.20min
外形尺寸
L3600*700*1300MM
重量
550kg
2、产品特点
① 加热系统采用迈捷SMT专利发热技术 。
② 采用进口的大电流固态继电器无触点输出，安全、可靠，配备专用SSR散热器，散热效率大幅度提高，有效地延长其使用寿命。
③ 发热部件采用进口优质元件，确保系统的高稳定性和可靠性，更能保证较长的使用寿命。
④ 发热区模块化设计，方便维修拆装。
⑤ 具有温度超差，故障诊断，声光报警功能。
⑥ 独立小循环运风设计，上下加热方式，热补偿性好，热效率高，省电，加温速度快，适合BGA及CSP等元件优质产品焊接。特制强制热风循环结构系统，使PCB及元器件受热均匀，效率高，升温速度快。
⑦ 运风系统采用先进的风道设计，运风均匀，热交换效率高。
⑧ 预热区、焊接区和冷却区上下独立加热，独立循环，独立控温，相邻温区温差MAX可达100℃，不串温，每个温区的温度和风速可独立调节。
⑨ 采用进口高温马达直联驱动热风循环，热风均衡性好，运行平稳，寿命长，低燥音。
⑩ 上位机控制，可切断电脑，独立控制，人机对话方便，界面清晰，形象直观，可中英文随时切换，各项参数设置实现数值化输入准确、快捷
⑪ 各温区功率匹配适当，升温迅速，从室温至设定工作温度约15分钟。并具有快速的热补偿性能。
⑫ 模块化设计，结构紧凑，维护保养方便。
⑬ 独立的冷却区，保证了PCB板出板时的所需的低温。
⑭ 传动系统采用日本进口变频马达，配合1：150的进口涡轮减速器，运行平稳，速度可调范围0－1500mm/min。
⑮ 采用独立滚轮结构及托平支撑，结合的不锈钢网带，运行平稳，适合BGACSP等焊接。
⑯ 专用不锈钢乙字网带，耐用耐磨。长时间使用不易变型。
3、安装使用条件
① 工作电压：AC380V±10％；三相五线制；50Hz，也可接成220V。
② 环境温度：5～40℃；
③ 相对湿度：不大于85％RH；
④ 电源开关：空气开关
⑤ 装机功率：18KW
⑥ 地面平整，周围环境应无强烈的震动及腐蚀性气体存在。
4、回流焊工艺
印刷板准备-锡膏准备-印刷锡膏-安装帖片元件-通过回流焊-焊接完成-测试-整型修整-完成
5、售后服务
免费保修期
12个月
保修范围
整机全部配件
保修方式
1、电话沟通，邮寄配件指导更换 2、上门服务
安装、调试
上门安装调试或远程协助安装调试
售后反应时间
邮寄配件（1小时内寄出），上门服务（工作时间4小时内出发）
深圳市迈捷自动化设备有限公司
梁荣本
- 地址：
- 深圳市宝安区新桥街道新桥社区金元四路1号A栋一层
