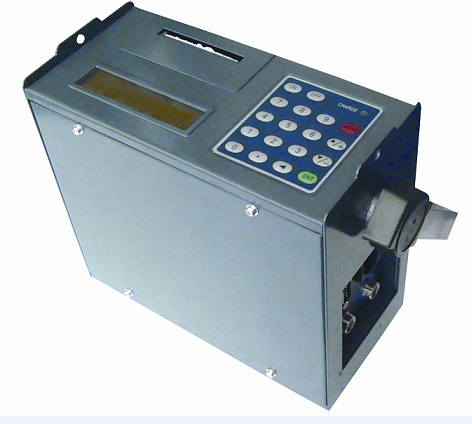

- TDS-100BP型便携式超声波流量计/热量表，适用于各种工业现场中液体流量/热量的在线标定和巡检测量。具有操作简单、测量精度高、一致性好、可在线打印、电池供电时间长、可实现热量测量等特点，被广泛应用于石油化工、冶金、电力、自来水、水利、能源监测等行业。
主机技术参数
* 流量测量精度：优于1%， 热量测量精度：2%~3%
* 工作电源：内置镍氢充电电池可连续工作24小时，充电电源220V
* 测量周期：500ms (每秒2次，每个周期采集128组数据)
* 显示位数：8位，2行汉字同屏显示
* 热耗计算：从0.25K开始，温度分辨率：0.01℃
* 温度范围：4℃ ～ 95℃， 温差范围：3℃ ～ 75℃
* 环境温度：B类 -25℃ ～ 55℃
* 信号输出：隔离RS485
* 通讯协议：MODBUS协议，FUJI扩展协议，并兼容国内其它厂家
同类产品的通讯协议
* 打印输出：内置热敏一体式打印机，实现实时或定时打印
* 数据存储：选配内置存储器（SD卡) 可存储时间、瞬时流量、
累积流量、信号状态等，并可将数据导入计算机
(数据存储与打印功能只能选其一)
* 安装方式：外敷式安装
* 温度传感器：PT100外夹式铂电阻
* 其它功能：自诊断，提示当前工作状态是否正常
传感器参数
技术参数 支架HS型 支架HM型 标准S1型 标准M2型 标准L2型 高温S1H型 高温M2H型
适用管径(DN) 15～100 50～700 15～100 50～700 300～6000 15～100 50～700
材 质 铝合金 ABS 特殊高温材料
工作频率 1MHz
常用安装方法 V (N、W)法 V、Z法 V (N、W）法 V、Z法 Z法 V (N、W）法 V、Z法
标 定 整机配对标定
磁 性 有 无
适用温度 0～70℃ 0℃～160℃
防护等级 IP65
外形尺寸 200×25×25 280×40×40 45×30×30 60×45×45 80×70×55 90×85×24 90×82×29
质量（克） 250 1080 75 250 650 94 150
介质种类 水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体
介质浊度 ≤20000ppm且气泡含量小
适用管材 碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里
管道衬材 环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等
信号电缆 标准配置：5米×2，可选配10米×2或15米×2
选型编码
A B C D E F G H I
TDS-100P- □ — □ + □ + □ + □ + □ — □ — □ — □
字 母 流量计组件/参数 选 项
A 标准配置传感器 M2 标准中型传感器
B 可选配传感器(可多选) HS 标准小支架传感器
C HM 标准中支架传感器
D S1 标准小型传感器
E L2 标准大型传感器
F S1H 高温小型传感器
G M2H 高温中型传感器
H 可选配温度传感器 PT100外夹式铂电阻
I 电缆长度 ______米×2 (标配5米×2)
