深圳嵌入式工业显示屏说明书:

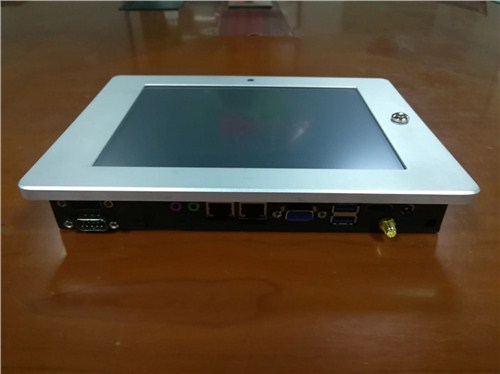

深圳嵌入式工业显示屏是一款是一款为人机界面应用而设计的工业触控平板电脑解决方案,采用lnte Ce leron J1900四核睿频2.41GHz低功耗处理器,2GB DDR3内存,32G固态硬盘,配备8.4寸分辨率为的液晶显示屏和高温五线电阻式触摸屏。整机采用12V直流供电(可选配宽电压输入),同时支持LVDS+HDMI + VGA三端显示输出;任意两组异显。内置HDA ALC662音频方案,支持耳机输出和麦克风输入,并内置音频功放,支持1对5W喇叭。板载1-2个Intel千兆以太网接口,支持网络唤醒。广泛应用于充电桩、智能售货、智能快递柜、门禁管理、交通、金融、IOT网关、工业控制等领域。
机构和电源
材料:前面板和箱体采用铝合金压铸成型,面板结合PET贴膜达到NEMA IP65防护等级
安装方式:桌面式/壁挂式/嵌入式安装,配合支架可VESA安装
开关和指示:ATX开关/电源指示灯/硬盘指示灯
电源:直流12V宽压电源输入,接口采用紧固型接线端子
电源输入220V交流电源转12V
面板颜色 沙黑 银色
整机重量2Kg
外形尺寸:238×176×38.8mm
开孔尺寸:218.6×148.6×30.8mm
基本参数 |
品牌:研源工控 尺寸: 8.4寸 型号:YYJPC-084 |
液晶屏;LDE背光 触摸屏:电阻式 对比度:700:1 |
分辨率:800×600可选(1024×768)屏幕比例:4:3 |
显示色彩:16.7M 显示亮度:350cd/m2 环境湿度:<90% |
工作温度:-30℃~+80℃ 触摸次数:>5000万次 |
响应时间:5ms 感应力度:75g 背光寿命:50000h |
正常功率:<40w 屏幕点距:0.264mm |
|
主机配置 |
主板:工业J1900主板 处理器:lnte Ce leron J1900四核睿频2.41GHz |
内存:2G/DDR3(可选4G/8G)硬盘:32(64G/128G/256/500G) |
电源:外置电源12V 接口:音频×1,DC电源接口×1,VGA×1,HDMI×1,WIFI×1, |
网卡:内置千兆网卡 COM×4可扩6串口,USB×4,LAN×2 |
默认试用系统:Windows XP/WIN7/WIN8/WIN10、win CE、以及Linux等 |
显卡类型:集成lnte HD Graphics核心显卡 |
芯片卡:采用Intel Bay trail SOC高速芯片组 网络功能:支持网络唤醒,支持来电开机 |
应用场合:
1、电子教育领域:在液晶显示器等网络终端设备的实际操作中,能够提供稳定方便的触摸设备。
2、数字化城市:适应户内户外各种苛刻环境,在数字化城市项目的建设中已经成为专用配套设备可以选择]。
3、行业自助终端:已经在金融、电信、政府的自助服务终端、ATM、KIOSK等领域使用。
4、工业控制领域:适用于工控场合等环境恶劣的场所。
5、其他应用:随着触摸屏的应用不断扩展,在娱乐设备、高科技虚拟操作平台、医疗设备等领域大显身手。
