倍加福安全栅KFD2-STC4-EX1倍加福安全栅KFD2-UFC-EX1.D倍加福安全栅K-LB-1.30G
- 倍加福安全栅KFD2-STC4-EX1倍加福安全栅KFD2-UFC-EX1.D倍加福安全栅K-LB-1.30G

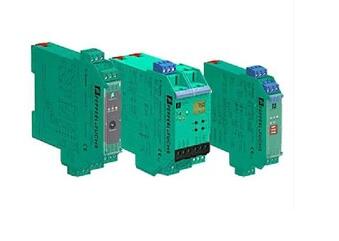

K系列安全栅保证现场设备和控制室之间可靠&经济的信号传送。无论用户单一的选择信号隔离模块或者进行大规模的系统集成，K系列产品都能提供面向应用的解决方案。
供电导轨：
供电导轨插入标准的35mm DIN导轨内，只需简单的固定安装到位即可。供电导轨在给模块供电的同时，还可以采集各个模块的故障信息。使用导轨供电的方式极大的减少了布线和维护的费用，同时方便扩展。当需要增加新的模块时，只需要将模块插在供电导轨上。
K系统技术
K系列隔离式安全栅能够为用户提供全方位的解决方案，K系列安全栅保证现场设备和控制室之间可靠&经济的信号传送。无论用户单一的选择信号隔离模块或者进行大规模的系统集成，K系列产品都能提供面向应用的解决方案。
产品组合
K系列产品为用户提供了广泛的本安接口仪表解决方案，可以将很多简单信号转换成为高级功能模块能够识别的信号。
产品阐述
输入0/4 mA ... 20 mA
2 x输出0/4 mA ... 20 mA
一般规格
信号类型模拟输入
功能安全相关参数
安全完整性等级（SIL）SIL 3
供应
连接电源导轨或端子14 +，15-
额定电压20 ... 35 V DC
纹波在供应公差范围内
功耗1.8 W
功耗2.4 W
输入
连接侧现场侧
连接端子1 +，2-，3或5-，6+
输入信号0/4 ... 20 mA
开路电压/短路电流端子1 +，3-：22.7 V / 38 mA
电压降端子5,6：在20 mA时≤2.4V
输入电阻端子2,3：最大76Ω
终端1 +，3：最大500Ω（250Ω负载）
可用电压端子1 +，3：≥20V，20 mA
产量
连接侧控制侧
连接端子7-，8 +，9; 10-，11 +，12
在20 mA时负载0 ...550Ω
输出信号0/4 ... 20 mA（过载> 25 mA）
纹波最大。 50μVAms
转移特征
偏差在20°C（68°F），0/4 ... 20 mA
≤10μA含量校准，线性，滞后，负载和电源电压波动
频率范围字段侧进入控制端：带宽为0.5 Vpp信号0 ... 7.5 kHz（-3 dB）
控制侧进入现场侧：0.5 Vpp信号带宽0.3 ... 7.5 kHz（-3 dB）
建立时间为200μs
上升时间/下降时间为20μs
指标/设置
显示元件LED
在前面贴标签的标签空间
指令一致性
电磁兼容
指令2014/30 / EU EN 61326-1：2013（工业区）
一致性
电磁兼容性NE 21：2011
防护等级IEC 60529：2001
环境条件
环境温度-20 ... 60°C（-4 ... 140°F）
