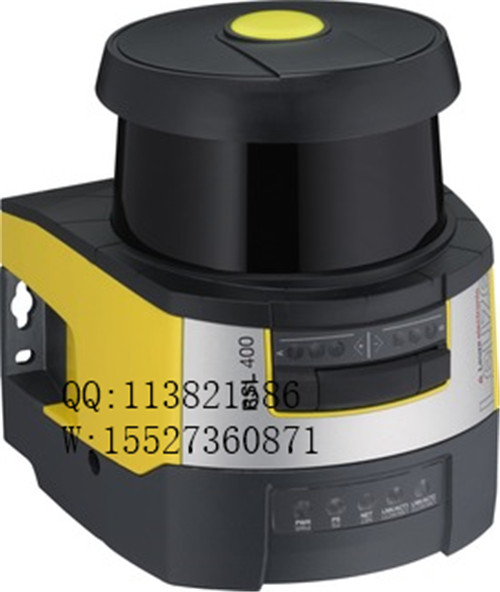

劳易测LEUZE RSL410-L 53800109安全激光扫描仪
- 劳易测LEUZE RSL410-L 53800109安全激光扫描仪
基础数据
系列RSL 400
应用固定式危险区域防护, 移动侧面碰撞保护, 移动危险区域防护, 门禁防护
功能
功能分辨率，任选, 动态保护控制 (EDM), 任选, 四域模式
特性参数
类型3, IEC/EN 61496
SIL2, IEC 61508
SILCL2, IEC/EN 62061
性能等级 (PL)d, EN ISO 13849-1
PFHD9E-08 每小时
使用寿命20 年, EN ISO 13849-1
分类3, EN ISO 13849
保护区数据
角度范围270 °
最小调整范围50 mm
可转换区域组数量1
可转换四线数量1
保护功能数量1 光束
独立传感器设置的数量1
最小可见度系数1.8 %
检测范围0 ... 6.25 m
报警区数据
区域组数量1
检测范围0 ... 20 m
物体大小150 mm x 150 mm
最小可见度系数10 %
光学数据
光源激光, 红外线
激光波长905 nm
激光等级1, IEC/EN 60825-1:2007
传输信号波形脉冲
重复频率90 kHz
测量数据
距离分辨率1 mm
探测范围0 ... 50 m
亮度系数20 %
角度分辨率0.1 °
电气数据
保护电路过压保护
性能数据
供电电压 UB24 V, DC, -30 ... 20 %
最大电流消耗(无负荷)700 mA, (使用3 A电源)
最大功率消耗17 W, 适于24 V，+输出负荷
输出
安全输出回路数(OSSD)2 光束
安全开关量输出
类型安全输出回路OSSD
最小开关电压高20.8 V
最大开关电压低2 V
电压类型DC
安全开关量输出1
开关元件晶体管, PNP
安全开关量输出2
开关元件晶体管, PNP
服务接口
类型蓝牙, USB
蓝牙
功能配置/参数化
频带2,400 ... 2,483.5 MHz
发射器的发射效率最大 4.5 dBm (2.82mW)，等级 2
USB
功能配置/参数化
连接USB 2.0 Mini-B型插口
传输速度，最大12 Mbit/s
电缆长度≤ 5m
通过激活电缆可获取更大的电缆长度。
连接
电缆性质
导线电阻15 Ω
机械数据
尺寸（宽 x 高 x 长）140 mm x 149 mm x 140 mm
外壳材料金属, 塑料
金属外壳压铸锌
镜头盖材料塑料/PC
净重2,000 g
外壳颜色黄色，RAL 1021
紧固类型安装底板, 通孔安装, 通过可选安装设备
操作和显示
显示类型LED显示, 字母数字显示界面
LED数3 光束
配置类型Sensor Studio软件
操作控制Sensor Studio软件
环境数据
环境温度，工作0 ... 50 °C
环境温度，储藏-20 ... 60 °C
相对湿度(不凝结)15 ... 95 %
认证
防护等级IP 65
安全等级III, EN 61140
认证TÜV Süd, c TÜV Süd US, c UL US
