罗斯蒙特阿牛巴流量计3051SFADL240ZCHLS2D100072AA1A3RHG6Q4L2M5F2
- 罗斯蒙特阿牛巴流量计3051SFADL240ZCHLS2D100072AA1A3RHG6Q4L2M5F2

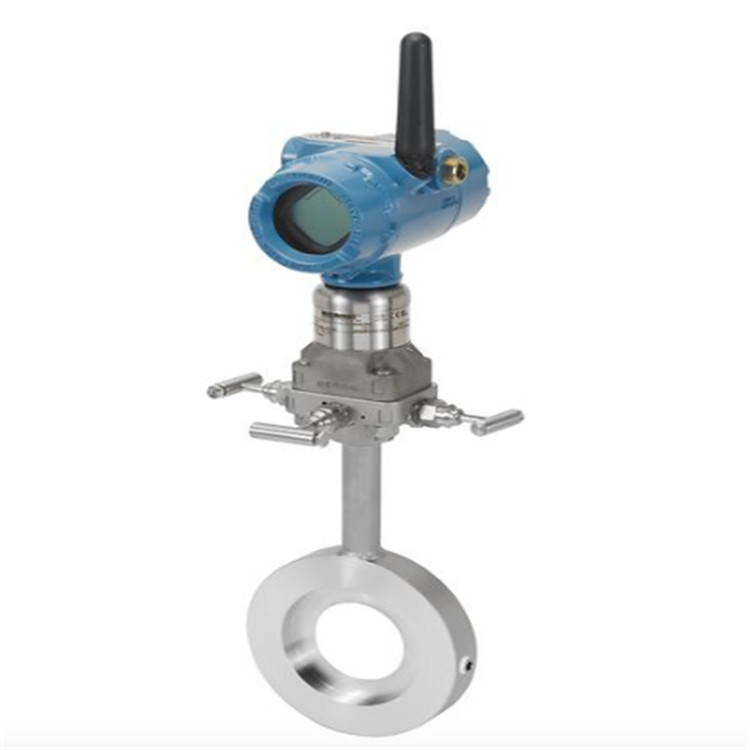

罗斯蒙特 3051SFA 阿牛巴流量计配备已获专利的均速皮托管，可在广泛的流量范围内提供卓越的测量精度，是一种无与伦比的解决方案。 该流量计可以测量多个变量，配有一根用于温度测量的一体式热套管。 其专利的 T 形传感器能够通过单个管孔获得测量值，同时在管道中保持较小的尺寸，能够降低永久压力损失并节约能耗。
3051SFADL240ZCHLS2D100072AA1A3RHG6Q4L2M5F2技术参数：
3051SFA:阿牛巴流量计
D:差压
L: 液体
240: 600 毫米（24 英寸）
Z: 非标准管道内径范围或管线尺寸大于 300 毫米（12 英寸）
C: 碳钢 (A105)
H: 水平配管
L: 法兰-Lok
S: 316 不锈钢
2: 传感器尺寸 2 － 管线尺寸 150 毫米（6 英寸）到 2400 毫米（96 英寸）
D1: DN PN16 法兰
0: 无对侧支架或填料压盖（Pak-Lok 和 法兰-Lok 型需要）
0: 不适用，或由客户提供
0: 无温度传感器
7: 远程安装 NPT 连接件（1/2英寸 FNPT）
2: 0 到 623 mbar（0 到 250 in H2O）
A: 无
A: 4–20 mA，采用基于 HART 协议的数字信号
1A: PlantWeb 外壳 铝 1/2-14 NPT
3: 超级流量型：流量精度 0.8%，流量量程比 14:1，15 年稳定性，15 年有限保修
RH: 液体中高管道雷诺数的表面处理
G6: OS&Y 闸阀，不锈钢
Q4: 变送器校准证书
L2: 石墨填充 (PTFE) O 形圈
M5: PlantWeb LCD 显示屏（需要 PlantWeb 外壳）
F2: 3 阀阀组，不锈钢
规格
测量类型： 差压、静压、过程温度
差压和静压
差压和过程温度
差压
精度： 高达流量的±0.80%
稳定性： 高达量程上限的±0.15%（URL），可稳定使用15年
质保： 长达15年的有限保修
量程比： 高达200:1（流量调节14:1）
测量范围： 差压测量高达1000 inH2O（2,48 bar），绝对压力测量高达3626 psia（250,00 bar），表压测量最高达3626 psig（250,00 bar）
口径： 2-96 in.（50-2440 mm）
输出： 差压、静压、过程温度、标度变量、质量流量、体积流量、能量流
3051SFA: 阿牛巴流量计
D: 差压
G: 气体
020: 50 毫米（2 英寸）
C: 管道内径表的范围 C
C: 碳钢 (A105)
H: 水平配管
P: Pak-Lok
S: 316 不锈钢
1: 传感器尺寸 1 － 管线尺寸 50 毫米（2 英寸）到 200 毫米（8 英寸）
T1: 压缩/螺纹接头
0: 无对侧支架或填料压盖（Pak-Lok 和 法兰-Lok 型需要）
0: 不适用，或由客户提供
T: 一体化 RTD － 不适用于 600# 级以上的法兰型
3: 直接安装，一体化 3 阀阀组 － 不适用于 600 级以上的法兰型
3: 0 到 2.5 bar（0 到 1000 in H2O）
A: 无
A: 4–20 mA，采用基于 HART 协议的数字信号
1A: PlantWeb 外壳 铝 1/2-14 NPT
2: 经典型：流量精度最高 1.4%，流量量程比 8:1，15 年稳定性
3051SFA: 阿牛巴流量计
1: 多变量（全补偿质量和能量流量）－ 差压和静压，带温度
G: 气体
020: 50 毫米（2 英寸）
C: 管道内径表的范围 C
C: 碳钢 (A105)
H: 水平配管
P: Pak-Lok
S: 316 不锈钢
1: 传感器尺寸 1 － 管线尺寸 50 毫米（2 英寸）到 200 毫米（8 英寸）
T1: 压缩/螺纹接头
0: 无对侧支架或填料压盖（Pak-Lok 和 法兰-Lok 型需要）
0: 不适用，或由客户提供
T: 一体化 RTD － 不适用于 600# 级以上的法兰型
3: 直接安装，一体化 3 阀阀组 － 不适用于 600 级以上的法兰型
3: 0 到 2.5 bar（0 到 1000 in H2O）
A: 无
A: 4–20 mA，采用基于 HART 协议的数字信号
1A: PlantWeb 外壳 铝 1/2-14 NPT
5: 经典毫伏型：1.15% 流量精度，8:1 流量量程比，15 年可靠性
特点
1.带有内置流量计算，直接报告补偿后的质量流量
2.受专利保护的T形传感器，建立固定分流点，可在更大的流量范围内改善差压信号
3.高级诊断，通过全面诊断检测异常过程条件和电气回路问题
4.卡伦德传感器配合提高温度测量精度，实现一流的流量计算
5.流动性能出色，优化流量测量，读数精度达±0.04%
6.采用T形阿牛巴设计，长期压力损失极小
7.一体式热套管传感器，增加过程温度测量，无需另外插入管道
8.全焊接、超级模块?设计，可在恶劣环境和应用中使用，测量精度业内领先
9.流量计完成全组态和泄漏检测，开箱即可安装，实现快速安装
10.传感器驻区可降低噪声，减小测量误差，避免颗粒堵塞
11.经 IEC 61508 的 SIL 2/3 认证（通过第三方）和 FMEDA 数据使用前认证，安装安全
3051SFA1G360ZSHFS2A1D0T31JA1A5RLM5规格书：
3051SFA： 阿牛巴流量计
测量类型 标准 1：全面补偿的质量与能量流量计算 - 差压和静压及温度
流体类型 标准 G: 气体
管线规格 扩展型 360：36 英寸 (900 毫米 )
管道内径范围 扩展型 Z：非标准管道内径范围或管线规格大于 12 英寸 (300 毫米 )
管道材质/安装组件材质 标准 S:316 不锈钢
配管方向 标准 H: 水平配管
阿牛巴类型 标准 F: 法兰型，带对侧支架
传感器材质 标准 S: 316 不锈钢
传感器规格 标准 2：传感器规格 2 - 管线规格 6 英寸 (150 毫米 ) 至 96 英寸 (2400 毫米 )
安装类型 标准 A1：150# RF ANSI
对侧支架或填料压盖 标准 D: 焊接对侧支架组件 - 加长头
Flo-Tap 型的隔离阀 标准 0：不适用，或由客户提供
温度测量 标准 T： 一体化 RTD - 不适用于 600# 级以上的法兰型
变送器连接平台 标准 3：直接安装，一体化 3 阀阀组 - 不适用于 600 级以上的法兰型
差压范围 标准 1：0 至 25 in H2O (0 至 62.3 mbar)
静压范围 标准 J：表压 -14.2 至 800 psig （-0.979 至 55.2 bar）
变送器输出 标准 A：4-20 mA，采用基于 HART 协议的数字信号
变送器外壳型式 标准 1A：PlantWeb 外壳
性能等级 标准 5：Classic MV 型： 1.15% 流量精度 , 8:1 流量调节比 , 5 年稳定性
表面光洁度 标准 RL：气体和蒸汽中低管道雷诺数的表面光洁度
数字显示屏 标准 M5：PlantWeb LCD 显示屏 （需要 PlantWeb 外壳）
3051SFA: 阿牛巴流量计
1: 全面补偿的质量与能量流量计算 - 差压和静压及温度
G: 气体
050: 5 英寸 (125 毫米 )
C: 管道内径表的范围
C: 碳钢 (A105)
U: 竖向配管，向上流
P: Pak-Lok
S: 316 不锈钢
1: 传感器规格 1 - 管线规格 2 英寸 (50 毫米 ) 至 8 英寸 (200 毫米 )
T1: 压缩 / 螺纹接头
0: 无对侧支架或填料压盖 （Pak-Lok 和法兰 -Lok 型需要）
对侧支架 - 法兰型需要
0: 不适用，或由客户提供
T: 一体化 RTD - 不适用于 600# 级以上的法兰型
3: 直接安装，一体化 3 阀阀组 - 不适用于 600 级以上的法兰型
1: 0 至 25 in H2O (0 至 62.3 mbar)
J: 表压 -14.2 至 800 psig （-0.979 至 55.2 bar）
A: 4–20 mA，采用基于 HART 协议的数字信号
1A: PlantWeb 外壳 铝制 1/2-14 NPT
5: Classic MV 型：1.15% 流量精度 , 8:1 流量调节比 , 5 年稳定性
RL: 气体和蒸汽中低管道雷诺数的表面光洁度
J6: 欧洲压力指令 (PED)
Q4: 变送器标定证书
