罗斯蒙特3051SFCDPS020N065032AA1B2Q4I5M5紧凑型孔板流量计
- 罗斯蒙特3051SFCDPS020N065032AA1B2Q4I5M5紧凑型孔板流量计

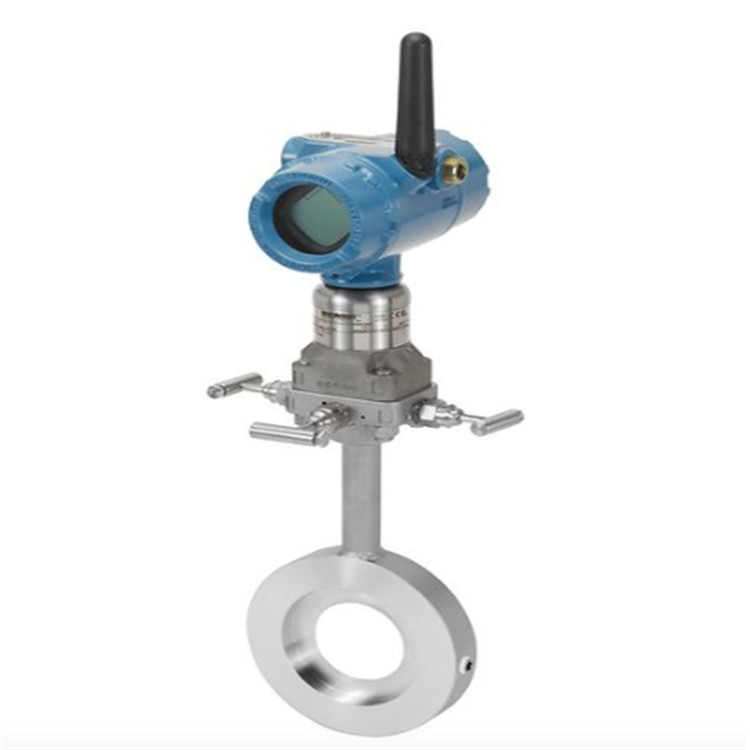

罗斯蒙特 3051SFC 紧凑型调节型孔板流量计是多变量测量的解决方案，可同时直接测量差压、静压和过程温度变量。 此流量计配有专利性的 4 孔调节型孔板，可在湍流环境中执行精确测量。 此孔板还减少了直管段，仅在孔板上游和下游需要两倍管径的长度 (2D)。
规格
测量类型： 差压、静压、过程温度
差压和静压
差压和过程温度
差压
精度： 0.40 Beta：流量的±0.75%
0.50和0.65 Beta：流量的±1.15%
稳定性： 高达量程上限的±0.15%（URL），可稳定使用15年
质保： 长达 15 年的有限保修
量程比： 高达 200:1（流量调节 14:1 ）
测量范围： 差压测量高达2000 psi（137,89 bar），压力测量高达3626 psia（250,00 bar），表压测量高达3626 psig（250,00 bar）
口径： 2-12 in.（50-300 mm）
输出： 差压、静压、过程温度、标度变量、质量流量、体积流量、能量流
通信协议： 4-20 mA HART，无线HART，FOUNDATION现场总线
3051SFCDPS020N065032AA1B2Q4I5M5选型参考：
3051SFC: 对夹式孔板流量计
D: 差压
P: 孔板
S: 316 不锈钢
020: 2 英寸 (50 毫米 )
N065: 0.65 比压 (β)
0: 无温度传感器
3: 直接安装
2: 0 至 250 inH2O (0 至 623 mbar)
A: 无
A: 4–20 mA，采用基于 HART 协议的数字信号
1B: PlantWeb 外壳 铝制 M20 x 1.5
2: Classic 型：1.40% 流量精度， 8:1 流量调节比， 15 年稳定性
Q4: 变送器标定数据证书
I5: FM 本安；非易燃
M5: PlantWeb LCD 显示屏
特点
1.带有内置流量计算，直接报告补偿后的质量流量
2.受保护的4孔孔板设计，在湍流中也可准确测量流量
3.创新的孔板设计，仅要求上下游直管段长度达到2D，降低直管段长度要求
4.高级诊断，通过全面诊断检测异常过程条件和电气回路问题
5.卡伦德传感器配合提高温度测量精度，实现流量计算
6.流体性能出色，优化流量测量，读数精度达±0.04%
7.全焊接 SuperModule?设计，可在恶劣环境和应用中提供行业精度
8.流量计完成全组态和泄漏检测，开箱即可安装，实现快速安装
9.孔板自动定心，简化安装，确保优化流量测量精度
10.孔板无需取压管线、特制法兰或管道改装，节约了成本
11.经 IEC 61508 的 SIL 2/3 认证（通过第三方）和 FMEDA 数据使用前认证，安装安全
罗斯蒙特紧凑型孔板流量计3051SFCDPS015N050T31AA1A3选型参考：
3051SFC: 紧凑型孔板流量计
D: 差压
P: 孔板
S: 316 不锈钢
015: 40 毫米（11/2 英寸）
N050：0.50 比压 (β)
T: 一体化 RTD
3: 直接安装，3 阀一体化阀组，不锈钢
1: 0 到 62.3 mbar（0 到 25 inH2O
A: 无
A: 4-20 mA，采用基于 HART 协议的数字信号
1A: PlantWeb 外壳 铝 1/2-14 NPT
3: 超级流量型：流量精度 0.75%，流量量程比 14:1，10 年稳定性，12 年有限保修
3051SFCDCS060N065033JA1A2E1L1M5
3051SFC：紧凑型孔板流量计
D: 差压
C: 调整型孔板
S: 316 不锈钢
060: 150 毫米（6 英寸）
N065: 0.65 比压 (β)
0：无温度传感器
3：直接安装，3 阀一体化阀组，不锈钢
3：0 到 2.5 bar（0 到 1000 inH2O）
J: 表压 -0.979 到 55.2 bar（-14.2 到 800 psig）
A: 4-20 mA，采用基于 HART 协议的数字信号
1A: PlantWeb 外壳 铝 1/2-14 NPT
2: 经典型：流量精度 1.40%，流量量程比 8:1，5 年稳定性
E1: ATEX 防火
L1: 惰性传感器填充液
M5: PlantWeb LCD 显示屏
3051SFCDCS080N065033JA1A2E1L1M5
3051SFC：紧凑型孔板流量计
D: 差压
C: 调整型孔板
S: 316 不锈钢
080: 200 毫米（8 英寸）
N065: 0.65 比压 (β)
0：无温度传感器
3：直接安装，3 阀一体化阀组，不锈钢
3：0 到 2.5 bar（0 到 1000 inH2O）
J: 表压 -0.979 到 55.2 bar（-14.2 到 800 psig）
A: 4-20 mA，采用基于 HART 协议的数字信号
1A: PlantWeb 外壳 铝 1/2-14 NPT
2: 经典型：流量精度 1.40%，流量量程比 8:1，5 年稳定性
E1: ATEX 防火
L1: 惰性传感器填充液
M5: PlantWeb LCD 显示屏
