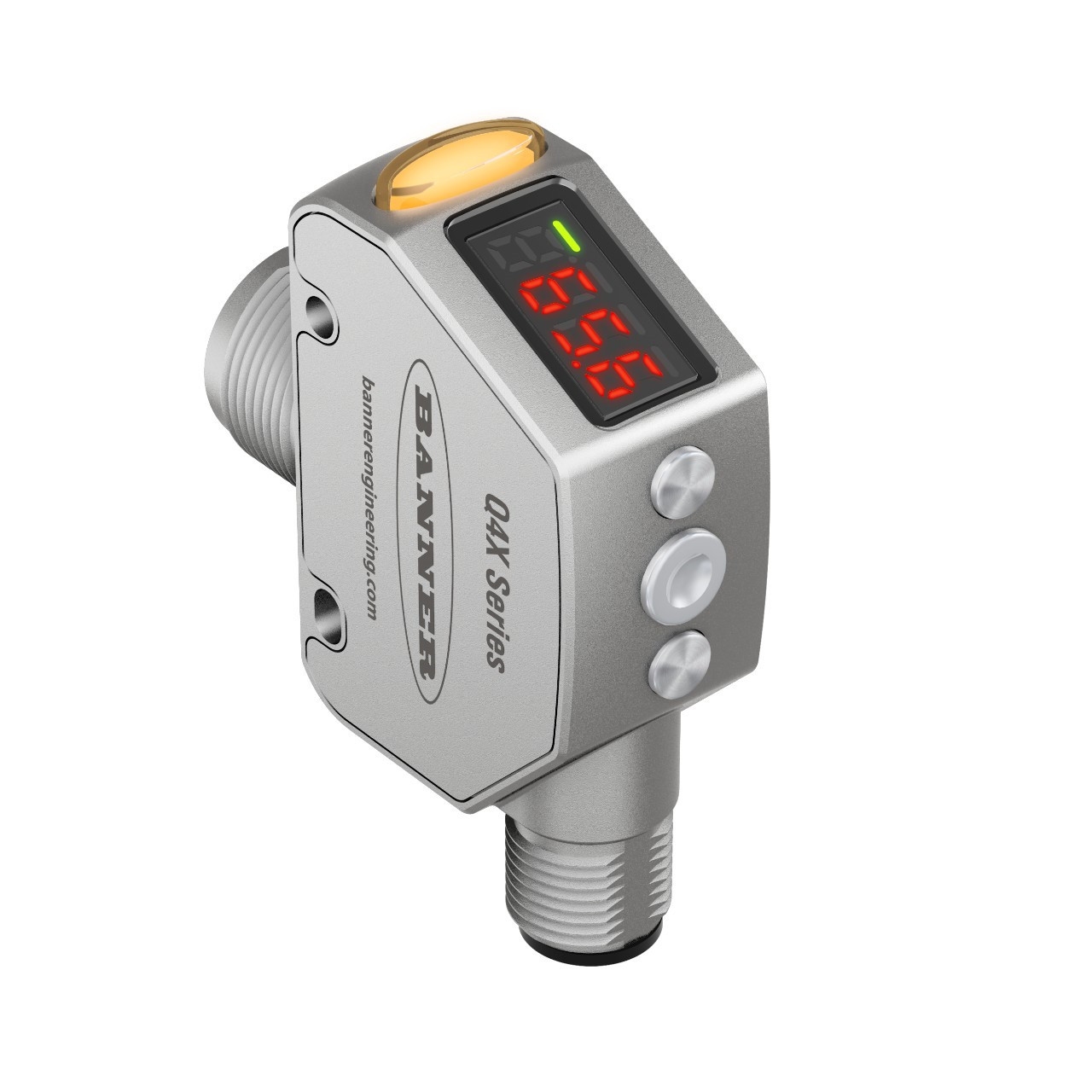

Q4XTBLAF300-Q8邦纳BANNER激光传感器
- Q4XTBLAF300-Q8邦纳BANNER激光传感器
Q4X 系列：激光可调场
范围：300 毫米；输入 10-30 V dc
输出：双极：1 NPN；1 PNP
连接：Euro M12 5 针一体式连接器
部件号： 94118
SMBQ4XFAM12
支架：用于 12 毫米（1/2 英寸）
杆式支架系统的套件，适用于：Q4X、QS18、QS30
不含内六角螺钉 (SHCS)
MQDC1-506
MQDC1-506
电线 A-Code M12 单端
5 针直母连接器
2.00 m (6.56 ft) 长
黑色 PVC 护套，镀镍黄铜螺母
感应光束 可见红激光
大测量范围 >100 毫米 - <=500 毫米
力量 直流电
PC 可配置 不
感应模式（一般） 接近
感应模式（详细） 背景/前景抑制
房屋风格 矩形，带 M18 安装座
设备类型 传感器
主要外壳材料 不锈钢
激光分类 1级
输入输出 离散的
指标 展示; 发光二极管
联系 积分QD
快速断开型 M12（欧元）
模拟分辨率/离散重复性 25 毫米至 50 毫米：+/-0.5；50 毫米至 300 毫米：范围的 +/- 1%
大感应距离 (mm) 300
小感应距离 (mm) 25
电源 10-30 伏直流电
上电延迟 (ms) 750
传感光束波长 (nm) 655
调整 按钮; 远程教学
温度效应 (mm/°C) +/- 0.05 毫米/°C 从 25 到 125 毫米，+/- 0.35 毫米/°C 在 300 毫米
引脚数 5
振动 MIL-STD-202G 要求。方法 201A（振动：大 10 至 60Hz，双振幅 0.06"，大加速度 10G）。
机械冲击 MIL-STD-202G，甲基。213B，条件。I（100G 6x 沿 X、Y 和 Z 轴，总共 18 次冲击）带传感器操作
输出饱和电压 NPN 输出 <1.0 V @ 100 mA
输出饱和电压 PNP 输出 <1.5 V @ 100 mA
大离散（开关）输出 (mA) 100
离散（开关）输出 双极（NPN 和 PNP）
输出保护 防止持续过载和短路
知识产权评级 IP67；IP68；IP69
储存温度 (°C) -25 到 75
高工作温度 (°C) 50
低工作温度 (°C) -10
大操作 相对湿度非冷凝 (%) 95 在 55°C
窗户材料 丙烯酸纤维
预热时间（分钟） 10
小响应时间 (ms) 1.5
光斑尺寸（@参考距离） 2.0 毫米 x 0.8 毫米 @ 300 毫米
筒体直径 (mm) 18
小窗口尺寸 (mm) 0.4
离散输出迟滞 (mm) 自动调整
激光控制 是的
报警输出 (mA) 100
大环境光（勒克斯） 5000
大断态漏电流 (µA) 5 @ 30 V 直流
功耗/电流消耗（不包括负载） < 675 毫瓦
电源保护电路 具有反极性和瞬态过电压保护
特点：远程教学 是的
特点：冲洗等级 是的
特征：清晰物体检测 是的
功能：定时（保持/延迟） 是的
特点：Ecolab 认证 是的
特性：耐化学性 是的
特点：快速断开 是的
通用以太网协议 不
IO链接 不
PROFINET 不
RS-232 不
RS-422 不
RS-485 不
SSI 不
无线的 不
1 线串行接口 不
现场总线 不
