天石供 涡街流量计报价 涡街流量计应用范围
1. 产品简述

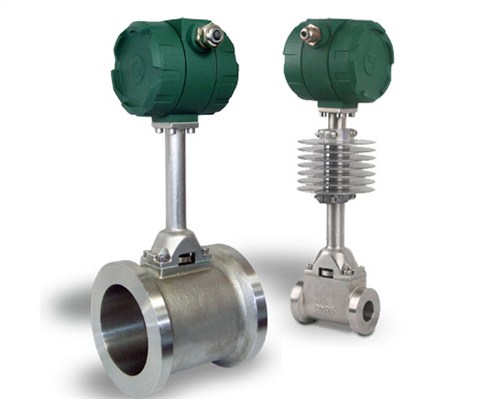

TSW系列涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。
应用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体及液体的体积流量和质量流量。
2. 产品特点与优势
2.1 产品特点
涡街流量计对被测介质电导率无要求；
输出频率与流量呈线性，零点无漂移，性能稳定；
精确度等级较高，体为1级、液体为1.5级；
无可动部件，可靠性高；
结构简单牢固，安装方便，维护费用低；
应用范围，适用于如液体、气体、蒸汽和部分混相流体；
测量量程范围宽，在雷诺数为2×104~7×106范围内，可达10:1；
压损小（约为孔板流量计的1/4~1/2），属节能型流量仪表；
安装方式灵活，根据现场工艺管道不通，可水平、垂直或倾斜安装；
2.2 产品优势
实流标定，多点系数修正；
温度、压力补偿，用户可自行选择补偿方式；
可设置上下限报警；
仪表具有掉电保护功能及累计流量手动调零功能；
支持脉冲、4-20mA、HART等多种工业通讯标准；
具有多种结构安装方式，可应用于多种工况环境；
DC24V供电电压范围宽（DC12~32V）；
3. 产品应用
3.1 适用环境
涡街流量计对被测介质电导率无要求；
适用于供热、动力、能源等行业的蒸汽/高温蒸汽的流量测量；
适用于食品、化工、医药等行业的气体/液体介质的流量测量；
适用于建筑、环保、制造、科研等行业气体/液体介质的流量测量；
3.2 不适用环境
不适用于低雷诺数测量(Re≤2×104)而且斯特劳哈尔数(Sr)不是常数的流体流量的测量，所以在高粘度、低流速、小口径情况下应用受到限制；
不适用于不满管、或多固体杂质介质的测量；
前直管线或后直管线无法满足设计需求时，不适用；
不适用于强振动场所；
不适用于对紫铜、石墨、不锈钢304/316有腐蚀性介质的测量；
