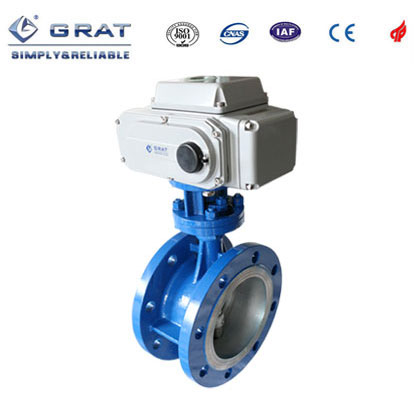

一、硬密封电动蝶阀产品简介:
硬密封电动蝶阀为三偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈。密封圈由不锈钢板和石墨复合板叠加而成。硬密封电动蝶阀主要适用于石油、化工、发电、冶金及城市供热系统水道管路上,作为调节和截流设备使用。
三、硬密封电动蝶阀产品参数
公称通径:DN50~DN1200
工作电源:AC220V,AC380V,DC24V
公称压力:0.6/1.0/1.6/2.5/4.0MPa
动作方式:调节或开关式控制
输入信号:4-20mA / 0-5V~10V (备选)
输出信号:4-20mA / 0-5V~10V (备选)
连接方式:对夹式/法兰式( 备选)
密封形式:金属硬密封
适用温度:≤540℃
适用介质:水、油、气及各种高温,或含杂质的介质
阀体材质:碳钢、CF8 不锈钢、CF8M 不锈钢、CF3M 不锈钢
阀板材质:碳钢、CF8 不锈钢、CF8M 不锈钢、CF3M 不锈钢
密封圈材质:各种不锈钢复合体
填料材质:柔性石墨
防护等级:IP67
设计与制造标准 GB/T 122381989 、API609
检查与实验标准 GB/T 139271992 、API598
侧法兰连接标准 GB9115.88、GB9113.3~5-88、ASME B16.5CL.150,CL.300及ASME B16.47CL.150
四、硬密封电动蝶阀产品资料
1、硬密封电动蝶阀对夹连接安装尺寸
规格/DN |
D1 |
L |
D4 |
H1 |
H2 |
W1 |
W2 |
重 量(kg) |
50 |
125 |
43 |
φ18 |
112 |
290 |
196 |
145 |
12 |
65 |
145 |
46 |
φ18 |
115 |
310 |
196 |
145 |
14 |
80 |
160 |
49 |
φ18 |
120 |
330 |
196 |
145 |
19 |
100 |
180 |
56 |
φ18 |
138 |
350 |
196 |
145 |
23 |
125 |
210 |
64 |
φ18 |
164 |
390 |
196 |
145 |
28 |
150 |
240 |
76 |
φ23 |
175 |
430 |
255 |
184 |
32 |
200 |
295 |
89 |
M20 |
208 |
490 |
255 |
184 |
54 |
250 |
355 |
114 |
M24 |
243 |
520 |
255 |
184 |
76 |
300 |
410 |
114 |
M24 |
283 |
550 |
255 |
184 |
95 |
350 |
470 |
127 |
M24 |
310 |
600 |
255 |
184 |
130 |
400 |
525 |
140 |
M27 |
340 |
660 |
354 |
273 |
161 |
450 |
585 |
152 |
M27 |
380 |
750 |
354 |
273 |
210 |
500 |
650 |
152 |
M30 |
410 |
800 |
354 |
273 |
250 |
600 |
770 |
154 |
M33 |
470 |
860 |
354 |
273 |
376 |
700 |
840 |
165 |
M33 |
550 |
1020 |
354 |
273 |
450 |
800 |
950 |
190 |
M36 |
640 |
1080 |
354 |
273 |
600 |
900 |
1050 |
203 |
M36 |
710 |
1150 |
354 |
273 |
732 |
1000 |
1170 |
216 |
M39 |
770 |
1220 |
354 |
273 |
931 |
1200 |
1390 |
254 |
M45 |
890 |
1380 |
354 |
273 |
1352 |
