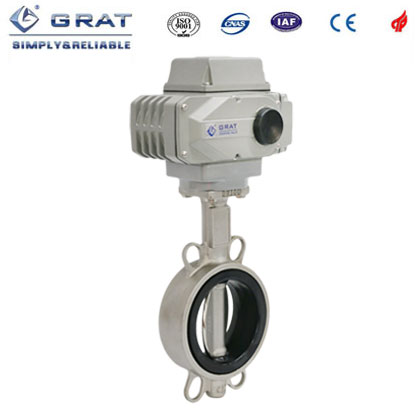

一、对夹式电动蝶阀产品简介:
对夹式电动蝶阀采用无销钉结构,有效避免长期运行销钉脱落。适用介质:水、油品等液态介质。产品广泛应用于各种工业介质的温度、压力、流量调节和切断。
对夹式电动蝶阀广泛应用于石油、化工、食品、医药、轻纺、造纸、水电、船舶、城市给排水、冶炼能源等系统中,非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和截流装置使用。
三、对夹式电动蝶阀产品参数:
公称通径:DN40~DN800
工作电源:AC220V,AC380V, DC24V
介质温度:-20~120℃
环境温度:-30℃-60℃
公称压力:0.1~2.5MPa
动作时间:15S/30S/60S
适用介质:水,油品,气体、腐蚀性介质等
控制方式:调节或开关控制
输入信号:4-20mA/0-5V~10V(备选)
输出信号:4-20mA/0-5V~10V(备选)
连接方式:对夹式
密封形式:软密封
阀体材质:WCB、QT450-10、HT200、HT250、SUS304、SUS316
阀板材质:WCB、QT450-10、HT200、HT250、SUS304、SUS316
转轴材质:2Cr13
密封圈材质:EPDM、PTFE、PPL等
阀杆密封:NBR、HNBR
填料材质:柔性石墨
防护等级:IP67
制造标准:GB/T 122387-89
法兰标准:GB9113-2000、GB17241.6-1998
结构长度标准:GB12221-89
检验标准:GB/T 13927-92
四、对夹式电动蝶阀产品资料
1、对夹式电动蝶阀安装尺寸
通径 |
L |
D |
K |
N-φD |
H2 |
H1 |
W1 |
W2 |
40 |
33 |
72 |
--- |
--- |
48 |
210 |
138 |
76 |
50 |
42.6 |
92 |
125 |
4-Φ18 |
70 |
314 |
160 |
137 |
65 |
45.6 |
106 |
145 |
4-φ18 |
76 |
327 |
160 |
137 |
80 |
45.6 |
122 |
160 |
8-φ18 |
89 |
333 |
160 |
137 |
100 |
51.6 |
150 |
180 |
4-φ22 |
104 |
385 |
196 |
145 |
125 |
55.6 |
177 |
210 |
4-φ22 |
120 |
400 |
196 |
145 |
150 |
55.6 |
204 |
240 |
4-φ23 |
139 |
442 |
255 |
182 |
200 |
59.6 |
260 |
295 |
4-φ23 |
175 |
480 |
255 |
182 |
250 |
67.6 |
314 |
355 |
4-φ28 |
203 |
522 |
255 |
182 |
300 |
77.6 |
370 |
410 |
4-φ28 |
242 |
537 |
255 |
182 |
350 |
77 |
--- |
470 |
4-φ28 |
277.5 |
555 |
354 |
273 |
400 |
86.5 |
--- |
525 |
4-φ30 |
309 |
590 |
354 |
273 |
450 |
105.6 |
--- |
585 |
4-φ30 |
337 |
610 |
354 |
273 |
500 |
131.8 |
--- |
650 |
4-φ33 |
361 |
670 |
354 |
273 |
600 |
152 |
--- |
770 |
4-φ36 |
459 |
1110 |
520 |
470 |
700 |
163 |
--- |
840 |
4-φ36 |
527 |
1180 |
520 |
470 |
800 |
188 |
--- |
950 |
4-φ39 |
594 |
1220 |
520 |
470 |
