ZC-650无线继电保护矢量分析仪
一、无线继电保护矢量分析仪产品简介：

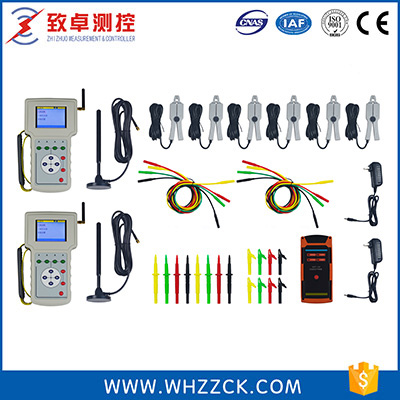

ZC-650无线继电保护矢量分析仪又称为六相保护回路矢量测试仪、回路矢量分析仪。由两台手持测量终端组成，可无线同步测量六路电压、电流幅值及相位，也可单独做为三相伏安相位表使用。ZC-650无线继电保护矢量分析仪采用按键式操作、能自动切换量程、实现大容量存储、且可显示向量图，非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。并适用于各电力院校做为接线判别培训工具及教学仪器使用。同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。
二、无线继电保护矢量分析仪产品特性：
1、分布式无线同步测量伏安相位电参数，无线同步测量六路电压，六路电流幅值相位；
2、单独使用可当作三相伏安相位表；
3、无线同步测量相位精度在0.2°以内；
4、无需GPS，避免长时间寻星；
5、无需放电缆来引入参考电压，避免由于电缆绝缘或者操作问题造成的PT二次短路；
6、能同步测量智能电网合并单元前的变压器高、低压侧差动保护CT信号；
7、采用专用定制天线，轻松应对站内各种复杂环境的远距离无线通讯；
8、可选的无线中继器，解决地下室及屏蔽很好的室内无线通讯的问题；
9、测量频率；
10、测量功率；
11、显示六角图向量；
12、三相不平衡度测量；
13、电流幅值相位测量最小可达1mA，非常适合变电站主变带负荷试验，新建站或负荷小的站电流测量；
14、具有抗谐波干扰的功能，在有谐波的情况下，依然保持测量的精度；
16、自动切换量程；
17、电压、电流采样全隔离；
18、可通过SD卡升级应用程序；
19、采用3.5寸彩色液晶显示屏；
20、内置大容量锂电池，一次充电后，不关屏幕背光时，可以连续工作10小时（开启背光关闭功能，待机时间更长）。
三、无线继电保护矢量分析仪技术参数：
规格型号
ZC-650
测试用途
同步测量六路电压/电流幅值、相位
工作电源
输入电压
185Vac～250Vac
频 率
50/60Hz
输入功率
40VA
接 头
标准DC插头
电 压
测量范围
5～600V
测量误差
0.5%×读数±5个字
分 辨 率
0.1V
电 流
测量范围
0.001～6A(可扩展)
测量误差
0.5%×读数±5个字
分 辨 率
0.0001A
有功功率
测量范围
0.005～3600W
测量误差
0.5%×读数(PF＝1)
分 辨 率
0.1W
无功功率
测量范围
0.005～3600Var
测量误差
0.5%×读数(PF＝0)
分 辨 率
0.1Var
频 率
测量范围
45～65Hz
测量误差
±0.02Hz
分 辨 率
0.01Hz
相 位
测量范围
0～360°
测量误差
±0.2°
分 辨 率
0.1°
环境条件
运行温度
-20℃～+50℃
存储温度
-20℃～+50℃
湿 度
相对湿度：5%～95%，不结露
物理特性
尺 寸
手持终端×2：135×240×55mm3
外包装箱×2：390×290×105mm3
重 量
手持终端×2：1kg(不含附件)
总 重 量×2：2.5kg(含附件)
