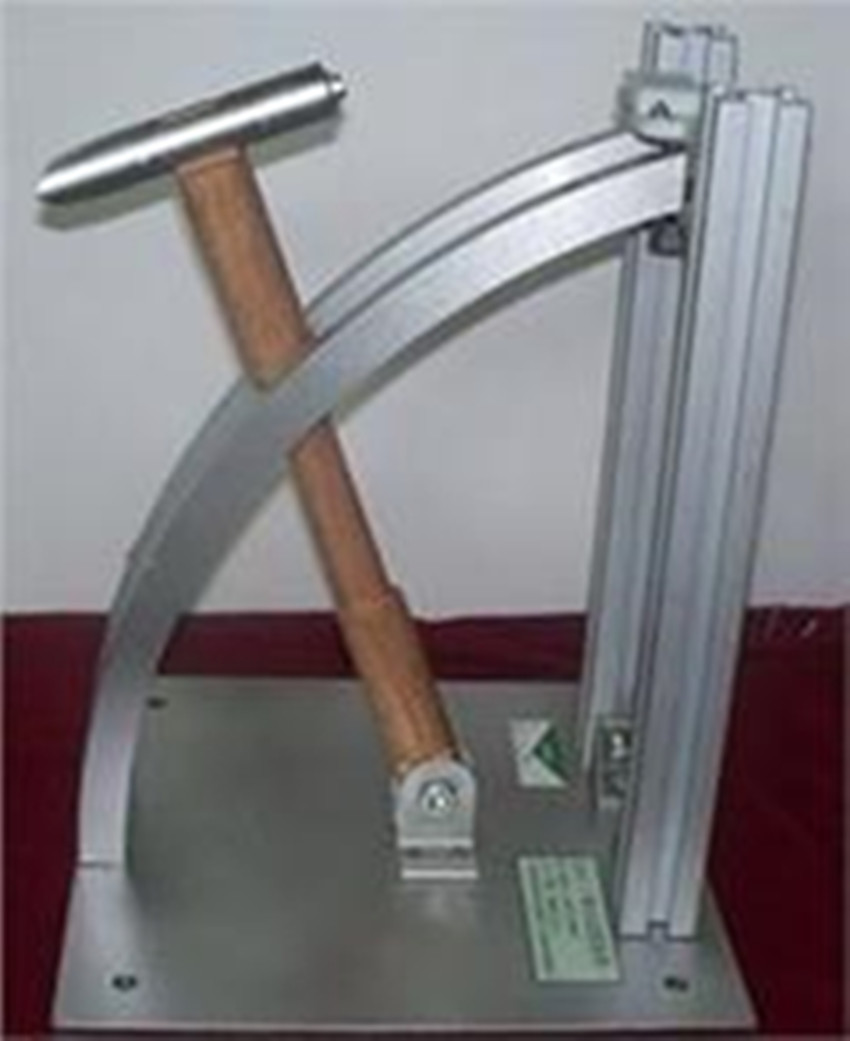

KSR-1型镀锌层质量锤击试验装置

  • 这真不是您需要的产品?
  • 品  牌:
  • 恒胜伟业
  • 主要规格:
  • KSR-1
  • 用  途:
  • 本试验装置符合GB/T2694-2010标准的落锤试验方法。
    • KSR-1型镀锌层质量锤击试验装置 一、 镀锌层质量锤击试验装置产品概述 本试验装置符合GB/T2694-2010标准的落锤试验方法。 二、镀锌层质量锤击试验装置技术规格 1、锤头重量:210g ±1g 2、锤头中心线至底座面垂直高度:300mm ±1 mm 3、锤柄材料:橡木 适用于热浸镀锌层附着力试验,是有关生产厂家和质检部门进行产品质量检测和控制所必须的设备。锤头表面应光滑、平整、无毛刺。锤头与锤柄结合应牢固;底座与锤柄之间颖活动灵活。外形尺寸锤头、锤柄及底 本试验装置符合GB/T2694-2010标准的落锤试验方法。 二、镀锌层质量锤击试验装置技术规格 1、锤头重量:210g ±1g 2、锤头中心线至底座面垂直高度:300mm ±1 mm 3、锤柄材料:橡木 适用于热浸镀锌层附着力试验,是有关生产厂家和质检部门进行产品质量检测和控制所必须的设备。锤头表面应光滑、平整、无毛刺。锤头与锤柄结合应牢固;底座与锤柄之间颖活动灵活。外形尺寸锤头、锤柄及底座公称尺寸及允许偏差见图和表所示锤头、锤柄及底座公称三、镀锌层质量锤击试验装置尺寸及允许偏差 构件名称 公称尺寸及允许偏差 锤头 L(mm) F(mm) c1(mm) a (°) 锤刃切面平整度(UM) 刃口宽度(mm) 100±2 60±1 20±1 90±1 ≤8 ≤0.1 锤柄 A(mm) B(mm) C(mm) D(mm) Φ2 N(mm) 275±5 100±2 105±2 27±1 20±1 15°-1 底座 E(mm) H(mm) G(mm) K(mm) M(mm)   25±1 30±1 15°±1 22±1 60±1   锤头采用45号钢,质量为(210±5)g,表面镀铬。 锤刃硬度(肖氏)不低于40HS。 锤柄采用橡木,质量为(70±10)g。 底座采用Q235钢,表面镀铬。 四、 镀锌层质量锤击试验装置使用:  试件置于水平,调整试样,使打击点距试样边、角、端部不小于10mm, 锤头面向台架中心,锤柄与底座平面垂直后自由落下,以4mm的间隔平行打击5点。检查镀锌层表面状态是否符合标准要求,打击处不得重复打击.
