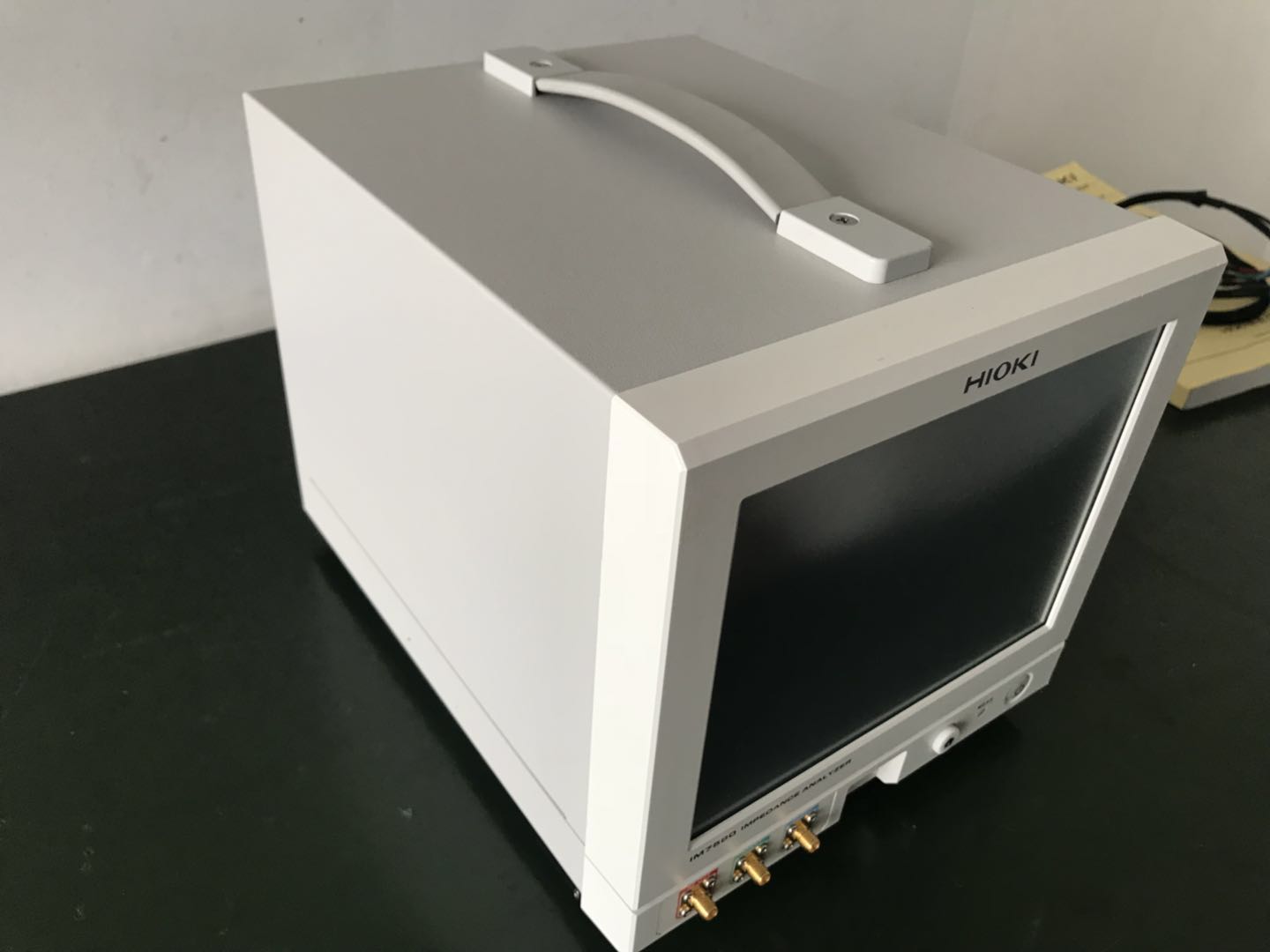

日置 HIOKI IM7580 阻抗分析仪
东莞市泰成电子仪器经营部
简称“泰成电子”
王生：13318450786（微信同号） 邮箱：tc13318450786@126.com
在线QQ：2370067237 地址：广东省东莞市塘厦镇新头村社区
重要提示:如果您找不到联系方式,请看图片,或百度搜索“东莞泰成仪器”陈生,谢谢!
特征性
最快0.5ms，高速、高稳定测量，节省空间的半个机架大小
测量频率1MHz~300MHz
测量时间：最快0.5ms
基本精度±0.72%rdg.
紧凑主机仅机架一半大小、测试头仅手掌大小
丰富的接触检查功能（DCR测量、Hi-Z筛选、波形判定）
使用分析功能在扫描测量频率、测量信号电平的同时进行测量
描述
阻抗分析仪IM7580s：等效电路分析功能
能够以测量结果为基础推测5种等效电路模式的常数。 而且，可以通过模拟功能，使用推测结果或者任意的常数来显示频率特性的理想值。 此外，使用比较器功能，还能够确定测量结果是否在判定区域内。
阻抗分析仪IM7580系列：使用SMD治具IM9201进行LCR测量
IM7580系列5种机型的测量频率覆盖了1MHz?3GHz。
和用于6种尺寸SMD的测试治具IM9201组合使用，能够简单准确的测量样品。
阻抗分析仪IM7580系列：区域判定功能
分析模式的比较器功能中，可以确定测量值是否进入了任意设置的判定区域内。 “区域判定功能”是设置上限值和下限值的范围，并以IN/NG来显示判定结果。
阻抗分析仪IM7580系列：峰值判定功能
分析模式的比较器功能中，可以确定测量值是否进入了任意设置的判定区域内。
“峰值判定功能”是以上限值、下限值、左限制、右限值来设置范围，并以IN/NG来显示测量的峰值是否在判定区域内。
阻抗分析仪IM7580系列：SPOT判定功能
分析模式的比较器功能中，可以确定测量值是否进入了任意设置的判定区域内。
“SPOT判定功能”是选择任意的扫描点和参数，最多进行16点的判定。
阻抗分析仪IM7580系列：比较器功能
使用比较器功能，可以确定测量值是否进入了任意设置的判定区域内。
适用于判定样品是否合格的功能。
阻抗分析仪IM7580系列：接触检查功能
使用接触检查功能，能够检查样品和测量端口的接触状态，并确认接触不良情况和连接状态。
阻抗分析仪IM7580系列：测试头的连接方法
测试头的连接线连接阻抗分析仪。
稍微弯曲扭力扳手的手柄后拧紧螺母（0.56 N?m）。
请注意不要拧过头。
精度计算软件
仅需输入数值即可轻松计算精度。
