一、 定梁系列龙门加工中心 GMF25×16主要技术特点描述

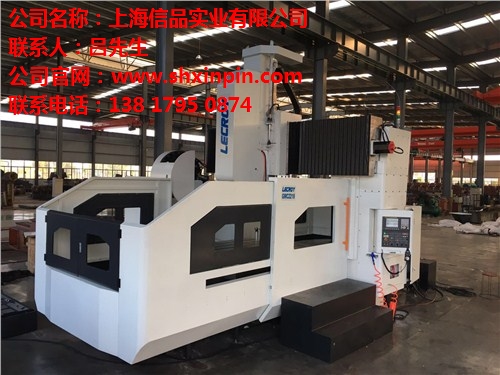

（注：此图片只作为参考，不作为合同依据）
定梁龙门加工中心是南通利联机床在充分发挥自我优势的基础上、通过消化吸收国际先进技术，自主开发研制的工作台移动式定梁龙门系列镗铣床产品。该系列产品在继承传统龙门机床基础框架刚性强、结构对称、稳定性强等优点的基础上，引进国际先进的动态刚性设计理念，全部采用 PRO/E 三维设计，机床主要结构均采用有限元分析,通过优化布筋结构，合理分布质量优化设计了移动部件。
GMF25×16是龙门镗铣床，具备铣削、镗削、钻削（钻、扩、铰）、攻螺纹、锪削等多种加工功能，而且，针对客户的不同特点，刀具中心冷却功能、ATC 机械手式刀库、工件自动测量、刀具自动测量、多种附件铣头、4 轴联动加工等功能，可为客户配置性价比优良、满意贴心的产品。该产品技术指标和配置国内领先，产品结构和工艺成熟，产品质量稳定，机床扭矩大，快速响应特性佳，适用于汽车、模具、航空航天、包装、五金等各种机械加工领域的需求。
l 主要结构
该机床为龙门框架固定,工作台移动结构，主要由工作台、床身、立柱、横梁、滑鞍、滑枕、液压系统、润滑系统、冷却过滤系统、排屑装置、旋转式操作面板以及电控系统等部件组成。
各坐标轴定义：
X 轴：工作台在床身上做前后纵向运动；
Y 轴：滑枕、滑鞍部件在横梁上沿导轨作左右横向运动； Z 轴：滑枕在滑鞍上沿导轨作上下垂直运动；
l 床身（X 轴）
床身和工作台材料均选用高强度优质铸铁，树脂砂造型。
床身内部布置加强筋，使床身结构厚重。导轨采用重载滚柱导轨支撑结构，各滚柱直线导轨上密布高
承重滑块，从而使机床得到高刚性和长久稳定的精度。
传动系统采用交流伺服电机，直接带动重载荷滚珠丝杠旋转，实现X轴的直线往复运动。
l 横梁（Y 轴）
横梁大件采用高强度优质铸铁，树脂砂造型。
横梁导轨采用阶梯式结构，横梁截面大，导轨跨距大，主轴中心到 Z 轴导轨面距离短，翻转力矩小，结构刚性好。Y 轴导轨选用进口重载滚柱导轨支撑，此结构抗震性能好，刚性强，稳定性佳。
传动系统采用交流伺服电机，直接带动重载荷滚珠丝杠旋转，实现 Y 轴的直线往复运动.
l 滑枕（Z 轴）
优化设计的 T 型结构滑枕，滑枕采用高强度优质铸铁，树脂砂造型，导轨副采用贴塑板+中频淬硬滑动导轨结构,强力润滑系统,配合液压双油缸平衡, 此结构抗震性能好。
Z 轴伺服系统采用交流伺服电机，通过高刚性联轴器联接后，直接带动重载荷滚珠丝杠旋转，双缸液压平衡，实现 Z 轴的高精度往复运动，丝杠支撑采用两端固定预拉伸结构。
主轴采用优质合金钢,渗碳淬火，主轴轴承组件选用进口高精密主轴专用成组轴承。
l 滑鞍
滑鞍零件采用高强度优质铸铁，树脂砂造型。
l 立柱
材质：采用高强度优质铸铁，树脂砂造型。
l 液压系统
液压系统功能包括滑枕液压平衡、主轴自动松夹刀等，系统采用集成化安装，保证整机运动的可靠性，
维护保养方便。
l 润滑系统
整机的导轨和丝杠均采用加压式集中定时定量润滑系统，在油路中采用先进的加压式计量件进行油量控制；能够对各润滑点的供油周期和供油量进行调整，并通过电气系统控制实现全自动集中润滑。标配废油回收机构。主轴轴承、和丝杠轴承采用德国 SKF ***专用锂基润滑脂润滑。
l 冷却系统
标配两种刀具冷却系统，即切削液装置和切削吹气装置，切削液箱容量 400L。
l 排屑装置
分布在工作台配备一套螺旋排屑器。
l 其它配置说明
1、工作区域配照明灯，适应夜间工作。
2、机床配三色灯，提示程序运转、工作循环完成和故障报警三种信息。
3、床身采用钢板防护拉板防护，横梁采用风琴式护罩。
l 安装条件
a、温度工作环境温度 17℃~45℃，理想温差±2℃
若被加工零件的要求不高，环境温度范围可放宽到 10°- 65°C
b、湿度
连续： 75%以下（不结露） 短时间： 95%以下（不结露）
c、安装场所条件
1.不受外部振动影响以及电器干扰。
2.避免阳光直射机床。
3.避免直接触外界风、气及调温的冷、热风。
4.机床附近避免设置暖气等热源。
5.空气中粉尘浓度不得大于 10mg/m3 ，不得含酸、盐和其它腐蚀气体。
6.避免漏水、浸水。
d、电 源：3 相 380V±10%； 50Hz±1Hz
二:主要技术规格参数
Y轴行程
Z 轴行程
名称单位GMF25/16
加工范围X轴行程mm2500Y轴行程mm1800Z轴行程mm1000龙门跨度mm1800主轴端面至工作台面距离mm150-1150
工作台T型槽数NO7T型槽尺寸/间距mm7-22/200工作台面积mm2500×1600相当大承重T10
主轴主轴相当高转速rpm6000驱动方式皮带传动主电机功率KW15/18.5主轴扭矩N.m258/293主轴直径mmФ190主轴孔锥度-ISO7:24NO50
进给速度X/Y/Z轴快速位移m/min12/12/10X/Y/Z电机功率KW5.0/4.0/5.0三轴电机扭矩Nm30*5/22*3/30X/Y/Z电机转速rpm6000X/y/z滚珠丝杆直径mmФ63/Ф50/Ф50相当大切削进给速度m/min6000相当小进步当量mm0.001数控系统FANUCOI-MF(5)定位精度MMX/Y/Z：0.03重复定位精度mm0.012外形尺寸mm6500×4045×3870机床重量Kg24000
