韩国4芯紫外线手电灯珠 365nm LG芯片 韩国进口15W紫外线灯

  • 这真不是您需要的产品?
  • 品  牌:
  • LG
  • 主要规格:
  • 365nm 375nm 385nm
  • 用  途:

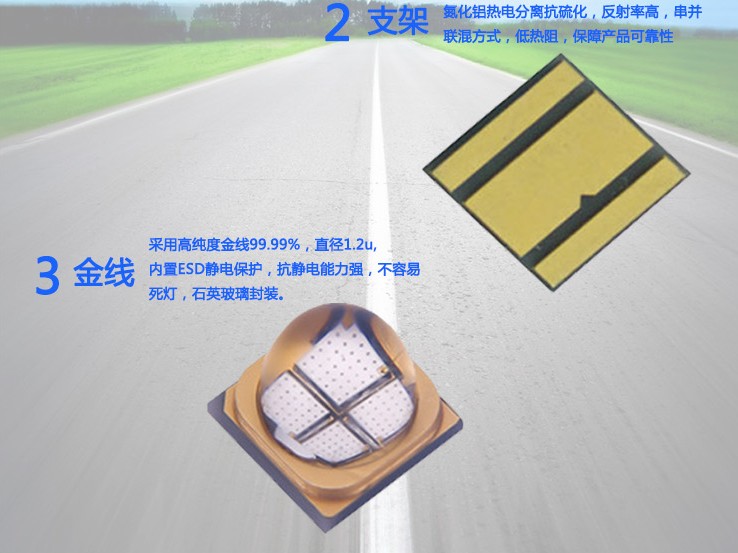

    • 韩国4芯紫外线手电灯珠 365nm LG芯片 韩国进口15W紫外线灯 本款紫光手电灯珠产品为石英玻璃透镜封装,在封装技术上四芯片封装的灯珠不宜用硅胶透镜,容易黄化和脱落,光衰也很快。 新 开 发 超 大 功 率 石英玻 璃 透 镜+ 陶 瓷 封 装 技 术 , 小 角 度 出 光 设 计 , 封 装 尺 寸 为7070, 硅 基UVLED 发 出 高 纯 度 紫 光 , 耐 大 电 流 , 低 热 阻 等. 韩国365nm灯适 用 于 : 电 子 胶 印 ( 胶 固 化 ) 、 陶 瓷 及 金 属 漆 上 光 、光 纤 拉 丝 , 喷 绘 打 印 , 油 墨 印 刷 等 固 化 应 用 市 场. 15WUV灯产品特性 陶瓷基板封装 ESD 保 护 支 持 表 面 贴 装 工 艺(SMT) 尺 寸: 7.0mm*7.0mm 典 型 光 功 率 :385nm 4200mW @1500mA 395nm 4400mW @1500mA ( 最 大 允 许 工 作 电 流IF max= :2000mA ) 芯 片 类 型 :55mil硅 垂 直LED 芯 片 发 光 角 度 :6 8 ° 韩国15W灯应用领域: 验钞 灭蚊 美甲 工业固化 使用注意事项 产品储存条件 1. 产品需存储在干燥、相对湿度小于30%的环境下,储存温度5~30℃。 2. 避免外力破坏真空包装袋,以防袋子漏气受潮。 3. 注意防潮,如果受潮,需将贴片卷盘放入60℃烤箱烘烤24小时;从包装袋取出卷带,须在12小时内将灯珠焊接完毕。 4. 已经从原始包装开封,但尚未焊接的LED灯应以下列任一方式储藏: a.打开后,LED灯可重新密封在原始真空袋中。 b.将部件储存在带有贴合紧密盖子的结实金属容器中。将新鲜干燥剂和湿度卡一同放入容器中,检验相对 湿度小于30%。 c.将部件储存在干燥、经过氮气净化的柜子或容器中,并要求柜子或容器能有效将相对湿度保持在30%以下。 d.开包后在24小时内过完回流焊,车间条件≤30℃/60%RH。 e.如果没有相对湿度低于30%的环境可供储存,在回流焊之前一个小时,须进行烘烤。 5. 堆放含有LED的PCB或组件时,不要使所有重量都落在灯仔透镜上。施加在透镜上的力可导致透镜脱落, 应当在LED透镜上方留出至少2cm的空隙,且不要在灯仔上直接使用发泡包装纸,来自发泡包装的力会损坏LED 回流焊接条件 1. 印刷电路板应当先遵照制造商的规范准备或清洁,然后才能将LED灯安放或焊接到PCB之上。 2. 我公司LED设计用于以回流焊方式焊接在PCB上。回流焊可以在回流焊炉内完成,或者将PCB放在热板上并 遵照回流焊温度曲线操作。 3. 使用时注意回流焊条件,调试好回流焊温度后再过回流焊。回流焊接条件:预热温度100~150℃;采用回流 焊温度230~260℃,焊接时间10秒内。操作人员做好静电防护措施,所有设备须可靠接地。 4. 回流焊最多不超过2次。 5. 过灯时不能对灯珠施力受压。 6. 过灯后PCB板不能马上包装起来,需让PCB板和灯珠自然冷却。 回流焊后清洗 1. 焊接后应当使灯珠冷却至室温,再进行后续处理。过早处理该器件,特别是透镜周围部分,会导致产品损坏。 2. 建议检查焊缝的一致性。在避开电路板上所选的器件后,焊接过程看起来应当能够实现完全回流(没有明 显的焊接颗粒)。从封装和电路板的后面看,在焊接区域应当几乎看不到空孔。 3. 焊接后清洗PCB时,可使用异丙醇清洁PCB,不要使用超声波清洗。不要用水清洁已经装有灯珠的PCB板。 4. 不要使用下列化学品进行清洗: 可能会导致芳香烃化合物释气的化学品(例如甲苯、二甲苯) a.乙酸甲酯或乙酸乙酯(即:指甲膏清洗剂) b.氰基丙烯酸酯(即:强力胶) c.乙二醇(包括Radio Shack®精密电子清洗剂) d.PLIOBOND®粘合剂 安装方法 1. LED具有防静电的要求,在安装使用过程中应采取相应的防静电措施。 2. 注意各类器件外线的排列,以防极性装错。器件不可与发热元件靠的太近,工作条件不要超过规定的极限。 3. 当决定在孔中安装时,计算好孔及线路板上孔距的尺寸和公差以免底板受到过度的压力。 4. 避免使LED受到任何的震动和外力。 工作条件 1. 为使LED在稳定的条件下工作,必须串联保护电阻,电阻值能够通过LED的供应电压或电流被测定。LED的工 作电压与电流依各种不同LED的产品规格书要求赋予。 2. 必须对电路进行设计以防止在LED开关时出现的超电压(或超电流),短电流或脉冲电流均能损害LED的连接。 3. LED光源工作时,环境温度会影响其寿命可靠性,工作时请远离发热源,同时要求表面温度控制在60℃以内 4. 基于LED的固态照明设计中存在不相容的挥发性有机化合物,可能会削弱这些照明系统的性能,缩短其使用 寿命,因此在设计及工作过程中请尽量避免使用有机化合物。 其他事项 1. 本产品为硅胶封装,不能用硬物挤压。 2. 所有接触LED的设备必须接地,操作人员务必佩戴接地的防静电手套,穿防静电鞋和防静电衣。
