- DSX2040 紫外辐照计
使用说明书
一：概述
紫外线包括UVA波段(320nm-380nm),UVB波段（280nm-320nm）和UVC波段（200nm-280nm）。UVA波段主要用于光固化,光刻曝光,紫外光源,集成电路光刻等行业；UVC波段，又称为短波灭菌紫外线。紫外线杀菌灯发出的就是UVC短波紫外线。
此款紫外辐照计是一款可测试UVA,UVB,UVC各种波段紫外辐射照度的多通道紫外辐射照度计,可用于污水处理杀菌灯检测,电焊弧光检测,紫外老化实验箱检测等。采用数字探头，插拔式设计，仪器智能判断探头的型号。同时可以支持不同的紫外探头。
S365采用的是UVA探头，测试波长320-400nm，中心波长365nm。用SMT贴片技术，选用高精度低功耗数字芯片，探测器经过严格的光谱及角度特性校正，性能稳定，适用性强。该仪器用于光化学、高分子材料老化、探伤、紫外光源、植物栽培、以及大规模集成电路光刻等领域的紫外辐照度测量工作。
二： DSX2040 主要技术指标
* 功率测量范围： 0 - 20000 mW/cm2
* 测量精度：±5 %
* 分辨率： 0.01 mW/cm2
0.01mj/cm2
* 电源:1200mAH锂离子电池
* 外形尺寸: 主机:长156*宽75*高22mm(毫米)
探头:长32*宽36*高14mm(毫米)
* 感光孔径: ￠8mm
* 标准线:线长1米,加长需定制
* 取样时间:约0.5秒
* 数据记录:循环记录10组数据
* 重量: 350克
* 使用温度: 主机:-10至60°C(摄氏度)
探头: -20至100°C(摄氏度)
* 承受温度:120°C(摄氏度)条件下持续照射不超过20秒
* 有以下探头可以选：
A：S254 波长范围：230nm-280nm;λp：254nm
B：S297 波长范围：280nm-330nm;λp：297nm
C：S365 波长范围：320nm-400nm;λp：365nm
D：S395 波长范围：340nm-420nm;λp：395nm
三：仪器特点
1.光谱及角度特性经严格校正，稳定性好；
2.采用微电脑技术，精度高，功耗低；
3.数字液晶显示，带背光；
4.探头与主机分离设计，方便更换不同探头；
5.记忆功能，可循环存储10组数据；
6.数字保持功能，Hold键，锁定数据，方便记录对比；
7.自动关机功能节省电量；
8.仪器内置可充电式锂离子电池；
9.自带USB线充电，可直接连接电脑USB接口充电。
四：仪器结构

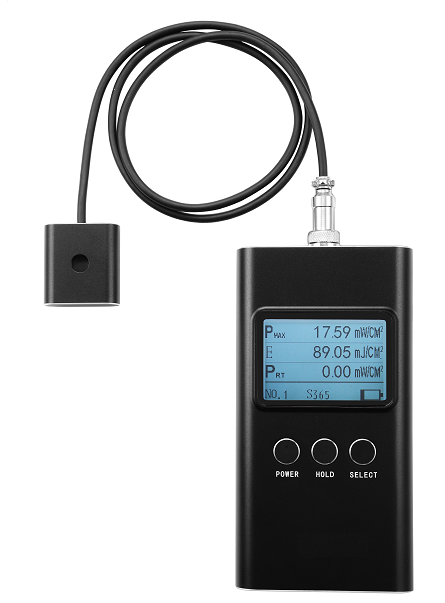

DSX2040紫外辐照计由主机和S365感光探头两部分组成，二者通过缆线用航天插头连接。主机上有电源开关和功能按键以及充电接口，通过充电接口可以给本机提供冗余供电。
五：操作步骤
1.使用本仪器进行测量时，请先将探头连接主机；
开机：按下POWER键开机，进入系统显示品牌LOGO和探
头型号序列号之后液晶屏上会显示数字，这时即可进行测试；
2.测五试：将感应探头的感应孔朝向需要检测的紫外光源，
检测时要注意数值的高低与仪器标准无关，与紫外线的分布和功率有关；
3.数据保持：仪器液晶显示屏上会显示三组数据，Pmax最
大值，E能量值，Prt当前值，如果操作者要记录当前某一时刻的值，只需按一下HOLD键，数据就会锁定并存储下来；
4.再按HOLD键可继续进行下一组数据测试，共循环保存记
录10组数据；长按HOLD键数字清零；
5.按SELECT键可读取保存的10组数据，长按SELECT清
零所有数据；
6.液晶背光：当仪器不测试或不按动铵键10秒，仪器背光
取消，进入省电模式，按任一键可点亮屏幕；测试时仪器会自动点亮屏幕；
7.关机：当仪器无操作状态3分钟仪器会自动关机；
按POWER键仪器会关机；
关机后请将仪器放入专用便携箱内，妥善保管。
六、仪器维护及注意事项
⊙ 校验周期：建议校验周期为一年；
⊙ 仪器探头背部自带磁铁，可以吸附在铁板上，方便固定；
⊙ 仪器使用时应保持仪器的清洁，并且注意探头要轻拿轻放，避免强烈振动，以保证测量结果的准确性；
⊙ 避免与腐蚀性物品接触、被液体浸泡，远离高温高湿的环境；
⊙ 切勿将标配感光探头以外的任何物体接入仪器主机插口，
以免造成仪器的永久性损坏。
七、装箱清单
序号 品名 数量 备注
1 仪器主机 1
2 感应探头 1
3 USB充电线 1
4 说明书 1
5 合格证 1
6 保修卡 1
7 便携箱 1
八、服务
非人为原因保修一年
服务热线：0769-87191586
