IBA DIGI-13检测模体,DIGI-13图像检测模体

  • 这真不是您需要的产品?
  • 品  牌:
  • 德国IBA
  • 主要规格:
  • DIGI-13检测模体
  • 用  途:
  • 用于CR和DR成像系统的质量检测
    • 德国IBA DIGI-13检测模体,DIGI-13图像检测模体

      型号:DIGI-13 类别: 质控模体 品牌:德国IBA pdf资料: 德国IBA DIGI-13检测模体,DIGI-13图像检测模体.pdf

      采购热线:0755-28896837  13632925349

      德国IBA DIGI-13检测模体,DIGI-13图像检测模体详细介绍:


      德国IBA DIGI-13检测模体,DIGI-13型CR及DR检测模体产品简介:
      •根据DIN 6868-13标准, 用于CR和DR成像系统的质量检测(包括 均匀性、空间分辨力、低对比分辨率、可见光野和X射线野的校准和伪影等)
      •在1毫米厚的铜质基板 (300 x 300 x 1.0 mm) 上有:
      1. 动态步进式楔形梯, 含有不同的射线吸收系 数的7 阶步进式楔形梯: 0.00, 0.30, 0.65, 1.00,1.40, .85和2.3 mm 铜厚度动态范围
      2. 低对比度测试体, 由铝质圆盘组成, 直径10毫米, 在70kV时产生的对比度范围为: 0.8%, 1.2%,2.0%, 2.8% , 4.0% 和5.6%
      3. 分辨率检测 (线对卡): 检测空间分辨率0.6 –5.0 Lp/mm, 45°旋转设计
      4. 标记区为信号标准化和均匀性检测
      5. 不同尺寸的暗盒边缘区域标记











      患者等效衰减模体
      •患者等效衰减模体,由 25 毫米纯铝材料制作,用于模拟患者腹部体厚条件,配合常规摄影、透视和 CR/DR 摄影检测模体的联合使用

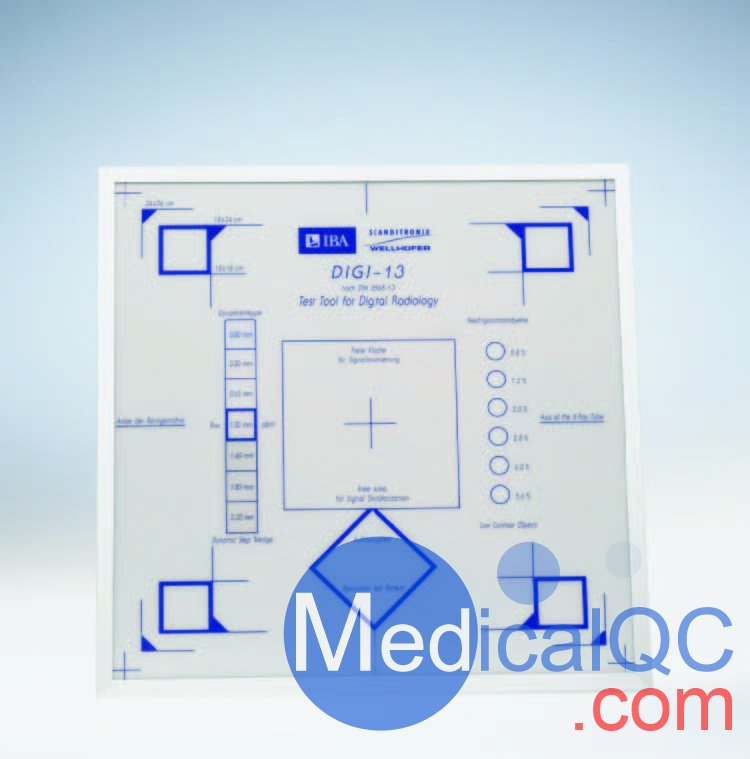

      Construction of the test device DIGI-13
      Basic copper plate (300 x 300 x 1.0 mm) with

      Dynamic step wedge, made of copper ➀, with different
      radiation absorption, 7 steps ascending: 0.00, 0.30, 0.65. 1.00, 1.40, 1.85 and 2.3 mm Cu, for controlling the dynamic range

      Low contrast objects, made of aluminium disks ➁, with a diameter of 10 mm, producing a contrast of 0.8 %, 1.2 %, 2.0 %, 2.8 % , 4.0 % and 5.6 % at 70 kV, for determination of contrast resolution

      Resolution test (lead foil) ➂, 0.6 – 5.0 lp/mm, 45° rotated, for checking spatial resolution

      Marked areas for signal standarization and homogenity check ➃

      Alignment marks for different cassette sizes ➄
