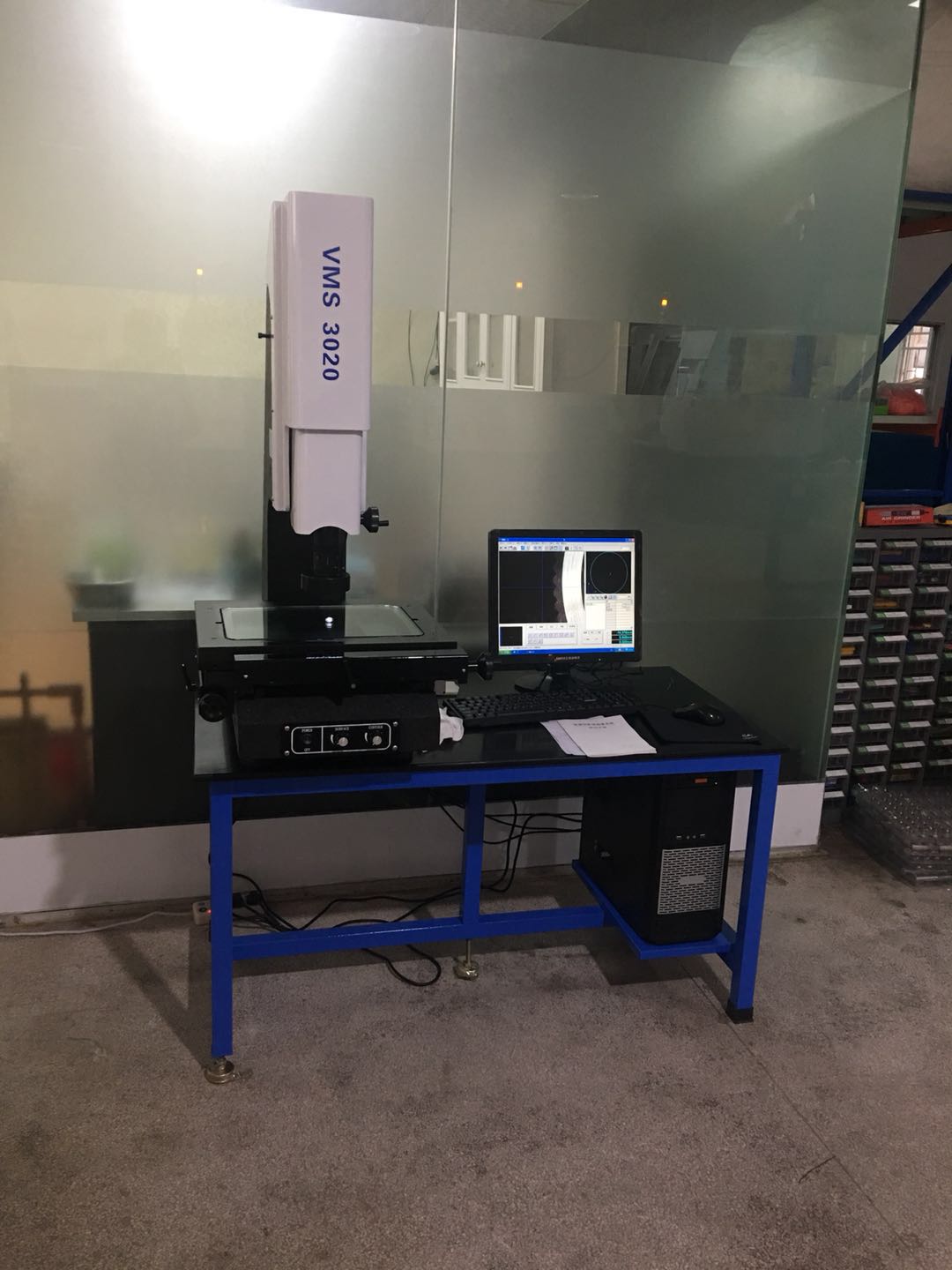

二次元影像测量仪VMS-3020
- 用 途:
- 广泛应用于各种行业。如:电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等,也可用于教学、科研、产品研发等领域。
- 产品特点:
1. 多种形式光源,保证满足多样性测量要求;
2. 多种数据处理、显示、输入、输出功能
3. 工件摆正功能非常实用
影像测量仪工作原理:
影像测量仪本身的硬件CCD以及光栅尺,通过USB及RS232数据线传输到电脑的数据采集卡中,将光信号转化为电信号,之后由影像测量仪软件在电脑显示器上像,由操作员用鼠标在电脑上进行快速的测量。以上的工序基本在几万分之一秒完成,所以可以把他看作是实时检测设备,或者狭隘一点可以称为动态测量设备。如果电脑配置附合要求,测量软件绝对不会产生图像滞后现象。根据客户工件大小的不同,工作台面也可以选择不同的行程。光源亮度可调,可以在各种光线条件下选择最合适的光源亮度。分为底光和表面光,可根据客户的产品来进行调节控制,以达到最好的效果。
影像测量仪软件功能简介:
1、多点测量点、线、圆、孤、椭圆、矩形,提高测量精度;
2、组合测量、中心点构造、交点构造,线构造、圆构造、角度构造;
3、座标平移和座标摆正,提高测量效率;
4、巨集指令,同一种工件批量测量更加方便快捷,提高测量效率
5、测量数据直接输入到CAD中,成为完整的工程图;
6、测量数据可输入到Word或Excel中,进行统计分析,可割出简单的Xbar-S管制图,求出Ca,等各种参数;
7、多种语言界面切换;
8、记录用户程序、编辑指令、教导执行;
9、手动测量功能、半自动测量功能、自动测量功能、全自动测量功能。
