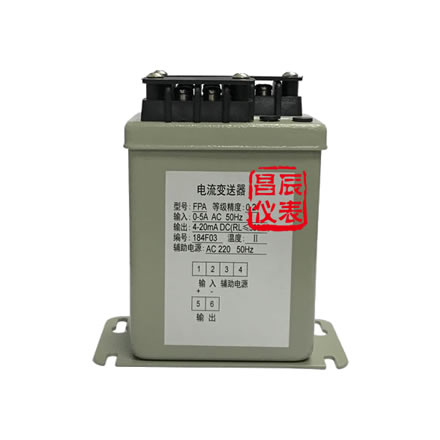

苏州昌辰FPAX三相交流电流变送器
- 用 途：
- 将被测交流电流参数，经隔离变送成线性的直流模拟信号的装置
- 苏州昌辰FPAX三相交流电流变送器依电厂要求制作的一款高效能电量变送器，外壳为金属外壳，屏蔽效果好，抗干扰强，电路板为加厚电路板，特别适用于可靠性要求高的场合。
苏州昌辰FPAX三相交流电流变送器是一种将被测交流电流参数，经隔离变送成线性的直流模拟信号的装置。
测量：单相/三相交流电流单相/三相电流变送器
输入范围：5Aac,1Aac
精度：±0.2%RO
输出：4~20mAdc，0~10Vdc等模拟量信号
工作电源：AC220V±10%或AC/DC24~265V
安装方式：35mm标准导轨、底座螺钉安装
FPA交流电流变送器的技术条件
引用标准：GB/T 13850-1998（IEC688-1992）
长期稳定度：≤±0.2%/年，无累计误差
温度影响：≤100ppm/℃
响应时间：＜400ms
输出纹波：＜0.4% (峰-峰值)
输入功耗：电流＜0.2VA，电压＜0.1VA
工作频率：标称频率±10%
输出负载：电流输出 额定10V压降 最大15V压降（可选）
电压输出 额定 2mA 最大 5mA输出
输出负载影响：＜0.1% （额定负载范围内）
辅助电源：额定电压 80%-120% 额定频率 90%-110%
允许过量输入：电流 3倍连续 10倍30秒 50倍1秒，
电压 最大2倍连续
电压试验：输入/输出/电源与外壳之间 2kV AC 1min IEC688
冲击试验：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脉冲电压）
校正幅度：满度最小±3%，零点最小±1%
磁场影响：0.4kA/m 磁场强度变化＜0.05%
工作条件：温度-10～55℃ 相对湿度 ≤95% 无凝露
贮藏条件：温度-40～70℃ 相对湿度 ≤95% 无凝露
苏州昌辰FPAX三相交流电流变送器的选型代码
交流电流变送器
常用规格实例
型号: FPA-A2-F1-P2-O3 ;
精度: ±0.2%
输入: 1P2W, 5Aac, 50Hz;
输出: 4~20mAdc
电源: AC220V
描述: 此型号为单相交流电流变送器，5Aac 电流互感器（CT）变比电流信号输入，输出4~20mAdc, 工作电源AC220V
FPA电流变送器型号
·FPA---交流电流变送器(平均值转换，有效值标定)
·FPAT---交流电流变送器(双路输出)
·FPAX---交流电流变送器(平均值转换，有效值标定，三组合)
·FPAR---交流电流变送器(真有效值转换)
·FPAN---负序电流变送器
·FPA-A2-F1-P2-O3(FPA铁壳电流变送器/输入0~5A/输出4~20mA/供电电源AC220V)
·FPA-A2-F1-P2-O11(FPA铁壳电流变送器/输入0~5A/输出1~5V/供电电源AC220V)
·FPA-A2-F1-PD2-O3(FPA铁壳电流变送器/输入0~5A/输出4~20mA/供电电源DC220V)
·FPA-A2-F1-PD2-O11(FPA铁壳电流变送器/输入0~5A/输出1~5V/供电电源DC220V)
·FPA-A3-F1-P2-O3(FPA铁壳电流变送器/输入0~10A/输出4~20mA/供电电源AC220V)
·FPA-A3-F1-P2-O11(FPA铁壳电流变送器/输入0~10A/输出1~5V/供电电源AC220V)
·FPA-A3-F1-PD2-O3(FPA铁壳电流变送器/输入0~10A/输出4~20mA/供电电源DC220V)
·FPA-A3-F1-PD2-O11(FPA铁壳电流变送器/输入0~10A/输出1~5V/供电电源DC220V)
FPV电压变送器型号
·FPV---交流电压变送器(平均值转换，有效值标定)
·FPVT---交流电压变送器(双路输出)
·FPVX---交流电压变送器(平均值转换，有效值标定，三组合)
·FPVR---交流电压变送器(真有效值转换)
·例2: FPVT-V1-F1-P2-O8/O1 二路输出(电压变送器、输入: 0-120V、频率: 50Hz、辅助电源: AC 220V、输出: 0-5V/0-1mA)
·例3: FPV-V1-F1-PD2-O8(按0-150V校正电压变送器、输入: 0-150V、频率: 50Hz、辅助电源: DC220V、输出: 0-5V)。
·FPV-V1-F1-P2-O3(FPV铁壳电压变送器/输入0~120V/输出4~20mA/供电电源AC220V)
·FPV-V1-F1-P2-O11(FPV铁壳电压变送器/输入0~120V/输出1~5V/供电电源AC220V)
·FPV-V1-F1-PD2-O3(FPV铁壳电压变送器/输入0~120V/输出4~20mA/供电电源DC220V)
·FPV-V1-F1-PD2-O11(FPV铁壳电压变送器/输入0~120V/输出1~5V/供电电源DC220V)
·FPV-V3-F1-P2-O3(FPV铁壳电压变送器/输入0~400V/输出4~20mA/供电电源AC220V)
·FPV-V3-F1-P2-O11(FPV铁壳电压变送器/输入0~400V/输出1~5V/供电电源AC220V)
·FPV-V3-F1-PD2-O3(FPV铁壳电压变送器/输入0~400V/输出4~20mA/供电电源DC220V)
·FPV-V3-F1-PD2-O11(FPV铁壳电压变送器/输入0~400V/输出1~5V/供电电源DC220V)
·FPVX-V3-F1-P2-O3(FPVX三组合铁壳电压变送器/输入0~400V/输出4~20mA/供电电源AC220V)
·FPVX-V3-F1-PD2-O11(FPVX三组合铁壳电压变送器/输入0~400V/输出1~5V/供电电源DC220V)。
FP功率变送器铁壳规格型号
FPW301---三相四线有功功率变送器;
FPK301---三相四线无功功率变送器;
FPWK301---三相四线有功功率/无功功率组合变送器
功率变送器FPK301(FPK301-V1-A2-F1-P2-O3)
功率变送器FPK201(FPK201-V1-A2-F1-P2-O3)
功率变送器FPK101(FPK101-V1-A2-F1-P2-O3)
功率变送器FPW301(FPW301-V1-A2-F1-P2-O3)
功率变送器FPW201(FPW201-V1-A2-F1-P2-O3)
功率变送器FPW101(FPW101-V1-A2-F1-P2-O3)
三相三线有功功率变送器FPW-201
三相四线有功功率变送器FPW-301
单相无功功率变送器FPK-101
三相三线无功功率变送器FPK-201
三相四线无功功率变送器FPK-301
单相有功无功功率组合变送器FPWK-101
三相三线有功无功功率组合变送器FPWK-201
三相四线有功无功功率组合变送器FPWK-301
FPF-F1-B4-O3-P2频率变送器
FPF频率变送器
FPPF功率因数变送器
FPD-1直流变送器(单路输出)
FPD-2直流变送器(双路输出)
FPDH-1直流变送器(单路输出，高压)
FPDH-2直流变送器(双路输出，高压)
FPWH电能变送器，FPWH201有功电能变送器，FPKH301无功电能变送器，FPWKH电能变送器，
苏州昌辰仪表有限公司用工匠精神做好每一台FP系列电力变送器。除了FPA电流变送器，还有FPAX三相电流变送器，FPV电压变送器,FPVX三相电压变送器，FPVR真有效值电压变送器，FPVT双路电压变送器，FPW201功率变送器，FPW301功率变送器，FPK201无功变送器，FPF频率变送器，FPWT有功功率变送器，FPWH电能变送器,FPWWH电能变送器，FPD-1直流变送器，FPD-2直流变送器，FPDH-1直流电流变送器，FPDH-2直流电压变送器,。电量变送器咨询热线：0512-62969710 苏州昌辰仪表 崔文文 http://www.szccyb.com
