非标检测设备-扩张器 力—位移 测试台

产品功能说明

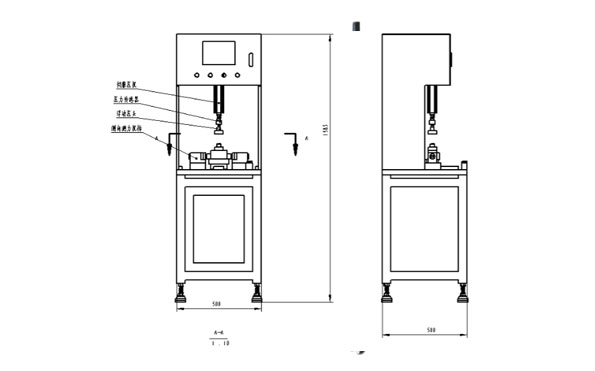

测试机功能与传感器配置
上端压力输入采用伺服压力系统，位移精度控制在0.02mm以内，并安装测力传感器和浮动压头，测力传感器量程1000N，精度1%以内。
侧面采集位移与力，采用两套位移传感器和测力传感器，测力传感器量程5000N，精度1%以内。
侧面位移可调及安装测力传感器保护系统。
上下料气缸拖动，自制滑轨和工装控制压装变形。
配置PLC控制系统与工控机输入输出量监测记录系统，实时控制与监测力——位移，并记录和计算增力比。

工艺流程：（1） 扩张器上端压力的测量、上端位移的精确控制与测量
（2） 扩张器侧面（两侧或单侧）输出压力的测量、侧面输出位移的连续测量
（3） 力——位移曲线的记录、增力比的计算
（4） 上料与压装系统形变控制
（5） 测力传感器防过压安全保护
