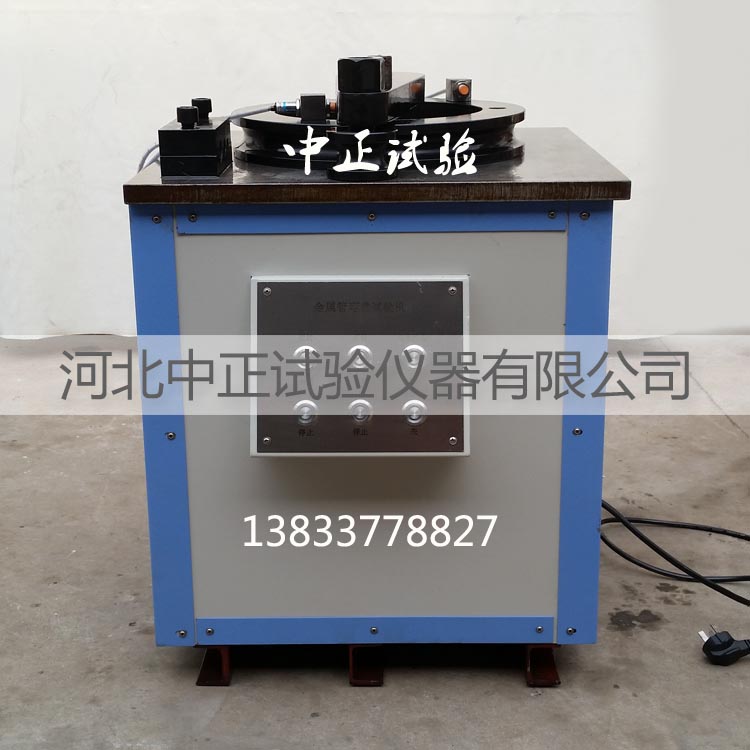

GB20041.21电动金属导管弯曲试验机

  • 这真不是您需要的产品?
  • 品  牌:
  • 睿博联
  • 主要规格:
  • 用  途:
    • GB20041.21电动金属导管弯曲试验机 金属导管弯曲试验机 一、电动金属导管弯曲试验机前言: 电动金属导管弯曲试验机是对金属管进行平面弯曲试验的专用设备。产品广泛应用于金属管行业、钢管制造业和管道企业,产品质量材料性能检验机构,以检验金属管的弯曲性能。采用优质电机带动涡轮减速箱传动机器主轴,弯曲型辊装在机器主轴上,启动弯管机,弯曲型辊围绕成型模转动,弯曲的角度为90 °,试验后,观察试样有无裂痕。(备注:成型轮生产需按国标要求和导管成一定比例)。 二、电动金属导管弯曲试验机技术参数: 1、试样导管直径:16mm、20mm、25mm 2、弯曲内半径:96mm、120mm、150mm 2、弯曲外半径:113mm、141mm、178mm 2、凹槽半径:8.1mm、10.1mm、12.7mm 2、试样弯曲总角度:90° 2、电压:380V 2、功率:1.5KW 2、总重量:400kg 2、外形尺寸:600×600×800mm 三、电动金属导管弯曲试验机依据标准: 符合《GB 20041.21-2008 电缆管理用导管系统 刚性导管系统的特殊要求》、《GB T14823.1电气安装用导管 特殊要求 金属导管》、GB/T244-2008《金属管弯曲试验方法》、GB/T232-1999《金属材料弯曲试验方法》、《JG/T3050建筑用绝缘 电工套管及配件》及《ZBG33008聚氯乙稀塑料波纹电线管》 等要求。 四、结构说明: 本试验机由底座、支架、成型模、弯曲型辊、夹紧装置等组成。 五、产品特点: 金属导管弯曲试验机运用新技术,更趋完善和谐,特别设置了保护限位装置,一旦用户操作有误,或者数显控制开关出现异常,紧急制动未起作用,限位装置即可发挥效能,智能停机,从而对做试验的工作人员、和机器本身起到保护作用,这套装置本身就是一项专利发明技术。该设备精度可靠,使用方便,限位可靠,使用寿命长,是目前最具完善的弯曲试验机。 六、电动金属导管弯曲试验机操作: 1、将试验机放置平稳,表面擦拭干净。 2、试验前,先将弯曲辅助件插入试样中,弯曲辅助件可以是由无毛刺的,直径为1-2mm的钢丝所绕成的密圈弹簧(弹簧的外径比所规定的导管最小内径小0.7-1mm)。或采用生产厂所推荐的弯曲辅助件。试样长度为标称直径30倍, 3、将试样插入成形模和弯曲型辊(轮)之间的槽中。 4、将手柄缓缓压下,使试样弯曲的总角度约为120°,以至在放开型辊时,试样所弯曲到90°角,在90°角这一位置上,应在不损坏试样及弯曲辅助件的情况下。 5、试验后,观察试样有无裂痕,焊缝不应开裂,导管的截面应不过度变形。试验后,导管用相应量规在其自身重量下应该正常通过。 6、试验结束后,将试验机擦拭干净,放在干燥处保存。
