GBT17194-1997金属导管量规

  • 这真不是您需要的产品?
  • 品  牌:
  • 睿博联
  • 主要规格:
  • 用  途:

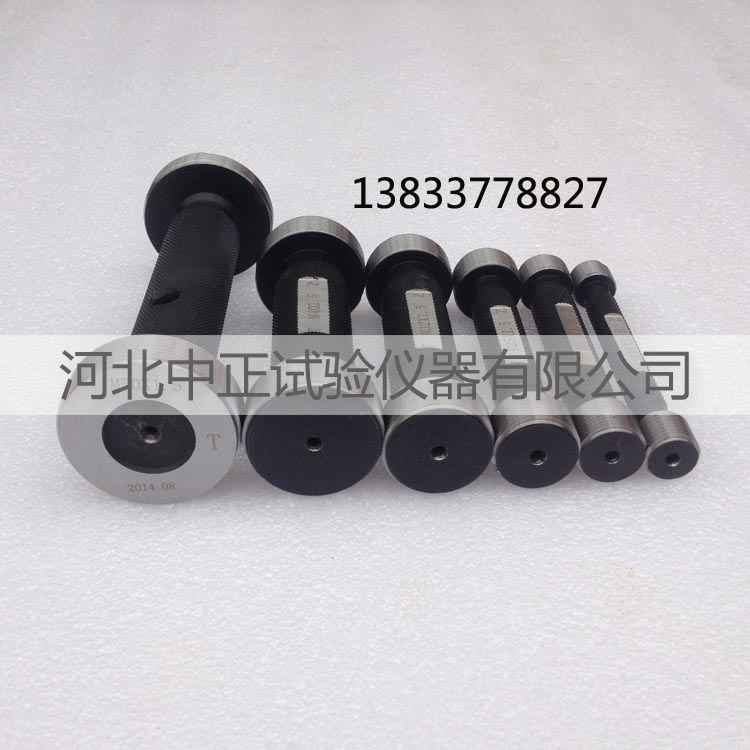

    • GBT17194-1997金属导管量规 金属管量规 刚性金属导管最小外径量规 非刚性金属导管最小外径量规 电工套管量规 PVC平导管量规 一、产品标准依据 沧州中亚试验仪器有限公司生产的金属导管量规符合《GB20041电气安装用导管系统通用要求》、《GBT 17194-1997 电气导管 电气安装用导管的外径和导管与配件的螺纹》。 二、金属导管量规选择方法: 1、测量导管最大外径:GBT17194-2导管最大外径的环规 2、测量导管最小外径:GBT17194-3a/3b(刚性/非刚性) 3、测量导管外螺纹:GBT17194-4外螺纹通(T)/止(Z)环规 4、测量导管内螺纹:GBT17194-5内螺纹通(T)/止(Z)塞规 三、金属导管量规技术参数: 1、GBT17194-2导管最大外径的环规:6、8、10、12、16、20、25、32、40、50、63、75,共12件 2、GBT17194-3a刚性金属导管最小外径量规:6、8、10、12、16、20、25、32、40、50、63、75,共12件 3、GBT17194-3b非刚性金属导管最小外径量规:6、8、10、12、16、20、25、32、40、50、63、75,共12件 4、GBT17194-4外螺纹通(T)/止(Z)环规:6、8、10、12、16、20、25、32、40、50、63、75,共12件 5、GBT17194-5内螺纹通(T)/止(Z)塞规:6、8、10、12、16、20、25、32、40、50、63、75,共12件 四、金属导管量规使用方法: 1、检测导管最大外径:试样长度依据标准要求,选择《GBT17194-2导管最大外径的环规》无需过分用力便能使环规通过整段导管试样时,该导管试样为合格。正常情况下,有保护性涂镀层的导管应在涂镀前进行此项试验。 2、检测金属刚性导管最小外径:试样长度依据标准要求,选择《GBT17194-3a刚性金属导管最小外径量规》不过分用力,量规就不可能通过整段导管时,该导管试样为合格。 3、检测非金属刚性导管最小外径:试样长度依据标准要求,选择《GBT17194-3b非刚性金属导管最小外径量规》在自重作用下,环规不能通过整段导管时,该导管试样为合格。 4、检测导管与配件的外螺纹:试样长度依据标准要求,选择《GBT17194-4外螺纹通(T)/止(Z)环规》,无需过分用力便可把螺纹环规(T)旋入导管的螺纹中;而不过分用力,就无法使螺纹环规(Z)通过螺纹,则该导管试样的外螺纹为合格。 5、检测导管与配件的内螺纹:试样长度依据标准要求,选择《GBT17194-5内螺纹通(T)/止(Z)塞规》,无需过分用力便可把螺纹塞规(T)旋入导管的螺纹中去;而不过分用力就无法使螺纹塞规(Z)通过螺纹,该配件试样的内螺纹为合格。 五、金属导管量规设备保养及维护: 1、使用时要注意轻拿轻放,避免磕碰。 2、设备长时间放置时要主要涂油防锈。
