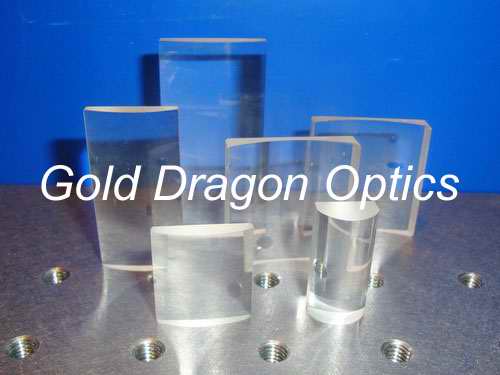

- 柱面透镜
我公司能够生产多种规格、半径、基底材料不同的平凸柱面镜、平凹柱面镜、双凸柱面镜、双凹柱面镜、弯月柱面镜等普通柱面镜。
也可以加工特殊柱面镜如：消色差柱面镜、抛物柱面镜、柱面椭球镜和双曲面柱面镜等非球面柱面镜及柱面镜组。
材料：各种火石玻璃、紫外熔石英、红外熔石英等光学玻璃以及氟化钙(CaF2)、锗(Ge)、硒化锌(ZnSe)、硅(Si)等光学晶体材料
焦距： ±5mm — ±1000mm±1%( 德国 TIROPTICS OPTOMATIC2000 测试 )
长度： 2mm — 300mm±0.1mm
宽度： 2mm — 150mm±0.1mm
中心厚度公差： ±0.2mm
中心偏差： 3 — 5 分
表面精度： λ/2
表面质量： 60/40
有效口径： 90%
镀 膜： 按客户需求可进行镀膜
另外，我们有上千余种的标准产品，并有部分标准产品的库存满足您的需要
K9平凸柱面透镜
材 料:H-K9L
设计波长:587.6nm
焦距公差:±1%
外形公差:+0.0/-0.1mm
厚度公差:±0.2mm
面 型:λ/2@632.8nm
光 洁 度:60-40
偏 心:<3'
有效孔径:>90%
倒 边:<0.2×45°
镀 膜:多层增透膜
A:350-650nm
B:650-1050nm
C:1050-1580nm
点击下载产品目录
K9平凸柱面透镜 (尺寸及镀膜可按用户需求定制)单位(mm)
编号(NO.) 焦距(EFL) 长(L) 宽(H) 半径(R) 中心厚(Tc) 边厚(Te) 后焦距(BFL)
21J1598L1S 3.90 6.00 4.00 2.02 3.80 2.00 1.39
21J1598L2S 3.90 8.00 4.00 2.02 3.80 2.00 1.39
21J1310L1S 4.00 6.00 4.00 2.07 3.56 2.00 1.65
21J1310L2S 4.00 8.00 4.00 2.07 3.56 2.00 1.65
21J1918L1S 5.80 6.00 4.00 3.00 2.76 2.00 3.98
21J1918L2S 5.80 8.00 4.00 3.00 2.76 2.00 3.98
21J1227L1S 6.35 8.00 6.00 3.28 3.95 2.00 3.75
21J1227L2S 6.35 12.00 6.00 3.28 3.95 2.00 3.75
21J1874L1S 7.70 9.00 7.00 3.98 4.09 2.00 5.00
21J1874L2S 7.70 14.00 7.00 3.98 4.09 2.00 5.00
21J1822L1S 9.70 12.00 10.00 5.01 6.69 2.00 5.29
21J1822L2S 9.70 20.00 10.00 5.01 6.69 2.00 5.29
21J1878L1S 10.00 12.00 10.00 5.17 5.88 2.00 6.12
21J1878L2S 10.00 20.00 10.00 5.17 5.88 2.00 6.12
编号(NO.) 焦距(EFL) 长(L) 宽(H) 半径(R) 中心厚(Tc) 边厚(Te) 后焦距(BFL)
21J1942L1S 12.70 12.00 10.00 6.56 4.31 2.00 9.86
21J1942L2S 12.70 20.00 10.00 6.56 4.31 2.00 9.86
21J1805L1S 12.70 15.00 13.00 6.56 7.67 2.00 7.64
21J1805L2S 12.70 26.00 13.00 6.56 7.67 2.00 7.64
21J1909L1S 13.70 15.00 13.00 7.08 6.27 2.00 9.57
21J1909L2S 13.70 26.00 13.00 7.08 6.27 2.00 9.57
21J1636L1S 15.00 12.00 10.00 7.75 3.82 2.00 12.48
21J1636L2S 15.00 20.00 10.00 7.75 3.82 2.00 12.48
21J1095L1S 19.00 18.00 16.00 9.82 6.13 2.00 14.96
21J1095L2S 19.00 32.00 16.00 9.82 6.13 2.00 14.96
21J1155L1S 19.70 18.00 16.00 10.18 5.88 2.00 15.82
21J1155L2S 19.70 32.00 16.00 10.18 5.88 2.00 15.82
21J1960L1S 20.00 12.00 10.00 10.34 3.29 2.00 17.83
21J1960L2S 20.00 20.00 10.00 10.34 3.29 2.00 17.83
21J1328L1S 20.00 17.00 15.00 10.34 5.22 2.00 16.56
编号(NO.) 焦距(EFL) 长(L) 宽(H) 半径(R) 中心厚(Tc) 边厚(Te) 后焦距(BFL)
21J1328L2S 20.00 30.00 15.00 10.34 5.22 2.00 16.56
21J1638L1S 22.20 15.00 12.50 11.47 3.85 2.00 19.66
21J1638L2S 22.20 25.00 12.50 11.47 3.85 2.00 19.66
21J1810L1S 25.00 12.00 10.00 12.92 3.00 2.00 23.02
21J1810L2S 25.00 20.00 10.00 12.92 3.00 2.00 23.02
21J1075L1S 25.00 22.00 20.00 12.92 6.74 2.00 20.56
21J1075L2S 25.00 40.00 20.00 12.92 6.74 2.00 20.56
21J1014L1S 25.40 18.00 16.00 13.13 4.72 2.00 22.29
21J1014L2S 25.40 32.00 16.00 13.13 4.72 2.00 22.29
21J1622L1S 25.40 28.00 25.40 13.13 11.82 2.00 17.61
21J1622L2S 25.40 51.00 25.40 13.13 11.82 2.00 17.61
21J1212L1S 30.00 22.00 20.00 15.50 5.65 2.00 26.28
21J1212L2S 30.00 40.00 20.00 15.50 5.65 2.00 26.28
21J1765L1S 38.10 28.00 25.40 19.69 6.64 2.00 33.72
21J1765L2S 38.10 51.00 25.40 19.69 6.64 2.00 33.72
编号(NO.) 焦距(EFL) 长(L) 宽(H) 半径(R) 中心厚(Tc) 边厚(Te) 后焦距(BFL)
21J1402L1S 40.00 12.00 10.00 20.67 2.61 2.00 38.28
21J1402L2S 40.00 20.00 10.00 20.67 2.61 2.00 38.28
21J1125L1S 40.00 22.00 20.00 20.67 4.57 2.00 36.99
21J1125L2S 40.00 40.00 20.00 20.67 4.57 2.00 36.99
21J1821L1S 50.00 22.00 20.00 25.84 4.01 2.00 47.36
21J1821L2S 50.00 40.00 20.00 25.84 4.01 2.00 47.36
21J1695L1S 50.00 32.00 30.00 25.84 6.80 2.00 45.52
21J1695L2S 50.00 60.00 30.00 25.84 6.80 2.00 45.52
21J1728L1S 50.80 53.00 50.80 26.25 21.62 2.00 36.55
21J1728L2S 50.80 90.00 50.80 26.25 21.62 2.00 36.55
21J1430L1S 60.00 32.00 30.00 31.01 5.87 2.00 56.13
21J1430L2S 60.00 60.00 30.00 31.01 5.87 2.00 56.13
21J1036L1S 60.00 62.00 60.00 31.01 25.18 2.00 43.40
21J1036L2S 60.00 95.00 60.00 31.01 25.18 2.00 43.40
21J1993L1S 62.90 53.00 50.80 32.51 14.22 2.00 53.52
编号(NO.) 焦距(EFL) 长(L) 宽(H) 半径(R) 中心厚(Tc) 边厚(Te) 后焦距(BFL)
21J1993L2S 62.90 95.00 50.80 32.51 14.22 2.00 53.52
21J1477L1S 70.00 32.00 30.00 36.18 5.25 2.00 66.54
21J1477L2S 70.00 60.00 30.00 36.18 5.25 2.00 66.54
21J1703L1S 75.00 53.00 50.80 38.76 11.48 2.00 67.43
21J1703L2S 75.00 95.00 50.80 38.76 11.48 2.00 67.43
21J1054L1S 75.60 28.00 25.40 39.07 5.12 3.00 72.22
21J1054L2S 75.60 51.00 25.40 39.07 5.12 3.00 72.22
21J1258L1S 75.60 53.00 50.80 39.07 12.38 3.00 67.44
21J1258L2S 75.60 95.00 50.80 39.07 12.38 3.00 67.44
21J1105L1S 80.00 22.00 20.00 41.34 4.22 3.00 77.22
21J1105L2S 80.00 40.00 20.00 41.34 4.22 3.00 77.22
21J1520L1S 80.00 82.00 80.00 41.34 33.89 3.00 57.66
21J1520L2S 80.00 145.00 80.00 41.34 33.89 3.00 57.66
21J1567L1S 100.00 32.00 30.00 51.68 5.22 3.00 96.56
21J1567L2S 100.00 60.00 30.00 51.68 5.22 3.00 96.56
编号(NO.) 焦距(EFL) 长(L) 宽(H) 半径(R) 中心厚(Tc) 边厚(Te) 后焦距(BFL)
21J1268L1S 100.00 90.00 100.00 51.68 41.63 3.00 72.55
21J1268L2S 100.00 145.00 100.00 51.68 41.63 3.00 72.55
21J1640L1S 130.00 32.00 30.00 67.18 4.69 3.00 126.91
21J1640L2S 130.00 60.00 30.00 67.18 4.69 3.00 126.91
21J1934L1S 150.00 22.00 20.00 77.52 3.64 3.00 147.60
21J1934L2S 150.00 40.00 20.00 77.52 3.64 3.00 147.60
21J1629L1S 150.00 32.00 30.00 77.52 4.46 3.00 147.06
21J1629L2S 150.00 60.00 30.00 77.52 4.46 3.00 147.06
21J1895L1S 150.00 90.00 100.00 77.52 21.28 3.00 135.97
21J1895L2S 150.00 145.00 100.00 77.52 21.28 3.00 135.97
21J1653L1S 200.00 32.00 30.00 103.36 4.09 3.00 197.30
21J1653L2S 200.00 60.00 30.00 103.36 4.09 3.00 197.30
21J1309L1S 200.00 90.00 100.00 103.36 15.89 3.00 189.52
21J1309L2S 200.00 145.00 100.00 103.36 15.89 3.00 189.52
21J1277L1S 250.00 22.00 20.00 129.20 3.38 3.00 247.77
编号(NO.) 焦距(EFL) 长(L) 宽(H) 半径(R) 中心厚(Tc) 边厚(Te) 后焦距(BFL)
21J1277L2S 250.00 40.00 20.00 129.20 3.38 3.00 247.77
21J1267L1S 250.00 62.00 60.00 129.20 6.53 3.00 245.69
21J1267L2S 250.00 95.00 60.00 129.20 6.53 3.00 245.69
21J1558L1S 300.00 32.00 30.00 155.04 3.72 3.00 297.55
21J1558L2S 300.00 60.00 30.00 155.04 3.72 3.00 297.55
21J1996L1S 300.00 62.00 60.00 155.04 5.93 3.00 296.09
21J1996L2S 300.00 95.00 60.00 155.04 5.93 3.00 296.09
21J1363L1S 400.00 32.00 30.00 206.72 3.54 3.00 397.67
21J1363L2S 400.00 60.00 30.00 206.72 3.54 3.00 397.67
21J1144L1S 500.00 32.00 30.00 258.40 3.43 3.00 497.74
21J1144L2S 500.00 60.00 30.00 258.40 3.43 3.00 497.74
21J1836L1S 700.00 32.00 30.00 361.76 3.31 3.00 697.82
21J1836L2S 700.00 60.00 30.00 361.76 3.31 3.00 697.82
21J1516L1S 1000.00 32.00 30.00 516.80 3.21 3.00 997.88
21J1516L2S 1000.00 60.00 30.00 516.80 3.21 3.00 997.88
