- ty-06 地下溶洞观测成像仪
产品简介：
我们公司推出一款专业用于孔内多摄像头的仪器 ，是一款复合式的摄像头监控视频成图仪器，深度显示的成像存储的仪器
孔内电视成像仪全新打造，与众不同。摒弃现有的传统组合的系统结构模式，图像清晰逼真，自动准确校准，可对所有的观测孔全方位、全柱面观测成像，是国内目前最先进的一套孔内电视成像系统。
**用于多探头多摄像头的勘测的难点是电源图像信号传输的问题：图像往往不清晰失真效果明显，这种情况导致国内没有多少家生产厂家可以做摄像头多探头的仪器，我们公司另辟戚径，解决了这一大难题---这样可以使用更细的电源信号线等，图像记录逼真清晰**
应用范围：(大型溶洞检测)
适用于工程地质、水文地质、地质找矿、岩土工程、矿山等部门；适用于垂直孔等，图像永久保存。
具体分类如下：
1. 水文地质观测钻孔中细微构造。
2. 观测矿体矿脉厚度；
3. 煤矿等矿山观测层内夹矸离层裂缝程度等；
4. 观察混凝土内空洞、裂隙、离析位置及程度；
5. 管桩观测桩内异常和缺陷；
6、水井维修检测井壁的裂隙。
主要技术指标：
A、仪器箱技术参数：
1、主机显示：高清彩色液晶显示器，亮度可调
2、4分屏，4画面可以同时显示，也可以单独显示一个画面，
3、R232输入功能（电脑操作）
4、摄像头灯光控制开关（可调亮度）
5、多信号输入接口（选配）
5、带录像功能，大容量硬盘存储
6、可支持回放、设置、成图、编辑
7、带深度显示，可显示井下深度000.00-999.99米（选配）
8、电池容量：5200mAH大容量，地质勘测大容量锂电池
9、电源输人：DC12V
10、功率消耗：12W
B、摄像头技术参数：
1、4个摄像芯片，3个120度的水平观测，一个垂直向下的观测；
2、清晰度像素:PAL1080
3、信号制式: PAL/NTSC（默认PAL制式）
4、最低照度: 0.01LUX/F1.2
5、镜头：标配2.1mm镜头
6、灯光：环形白光led灯光带
7、灯光亮度可以调节，
8、工作电压: DC12V（宽电压，实测可以7.5-13V正常工作）
9、工作电流：70mA（低功耗）
10、工作温度: -20℃--60℃
11、摄像头尺寸：直径64mm，长度220mm。
12、重量：1.5kg
C、深度计数器技术参数：（选配）
1、光电脉冲:600脉冲
2、显示长度：000.00~999.99（米）
3、显示精度：0.01米
4、滑轮：工程塑料滑轮
5、电压：5~12vDC
6、具有一键清零功能和断电记忆功能
7、滑轮可以正反转，放线好收线
D、绞车技术参数：（选配）
1、带5~6~12芯专业水下防水信号电缆线，
2、绞车里面带12芯集电滑环，三保险接法，永不掉信号。
3、配置信号电缆线100米--200米

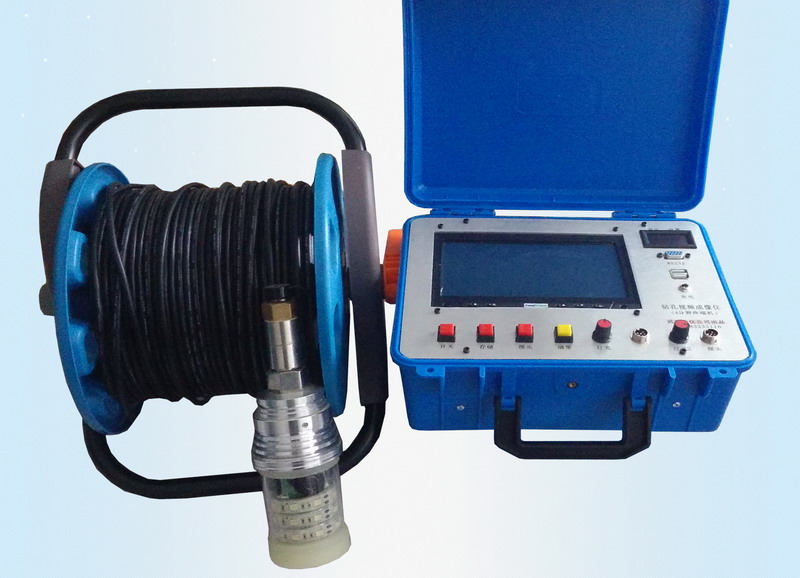

仪器配置：
1、摄录成像仪主机：1台。
2、摄像头探头：1个。
3、超细电缆：标配。
4、绞车：1台。
5、智能计数器：1个。
