- ty-02 地质钻孔孔内成像仪
产品简介：
这款摄像机钻孔电视的摄像头带有我们公司推出的特区的扶正器，适合所有不同地质的孔径孔内的检测
，我们的仪器最大的特点是在工地现场不需要电脑操作（傻瓜式的），人性化的界面，操作简单，使用方
便，用途多样性的
天仪海波智能钻孔电视成像仪全新打造，与众不同。采用傻瓜式图像采集与处理技术，系统高度集成，探
头全景摄像，影像实时自动提取，图像清晰逼真，深度自动准确校准，可对所有的观测孔全方位、全柱面
观测成像（垂直孔 / 水平孔 / 斜孔 / 俯、仰角孔），是国内目前最先进的一套孔内电视成像系统。
井下钻孔电视应用范围广泛，它可用于观测钻孔、井孔、钻井、油井、水井桩基中地质体的各种特征及
细微想象，如地层岩性、岩石结构、地质结构、岩层走向、断层、裂隙、夹层、岩溶破碎等。主要应用于
：工程、水文、矿山、石油、岩土、土木等单位或部门。井内的状况和故障不论出现在井壁或者是出现在
井底，均能丝毫不漏的看得清清楚楚。井下钻孔电视是一款综合性的井下电视，操作非常简便，合理实用
。井下钻孔电视从技术参数、清晰度、广范的方位范围、坚固合理的结构、不易损坏、强大的实用价值，
低廉的价格，这是其它井下电视无法比拟的。
同时钻孔电视的应用范围也不断扩大，目前该系统不仅应用于水文钻孔与水井的修复工作中，在油田领域
，煤田领域，工程地质领域中也得到了广泛的应用，还可用在堤坝、水库的维护及海洋工程等的水下作业
1：天仪海波的摄像头采用拍照功能，带显微效果功能，是国内图像最清晰度的仪器。
2：天仪海波操作傻瓜式，现场操作简单，仪器带有5D功能，同时拥有拍照、录像、成图、图片分析
、3维图像、电子岩心图像等功能，是国内所使用的仪器不可比的。
3：天仪海波摄像头带特区扶正器——图片暂时不公开，这是我们公司的一个特区配件，能在任何孔
内都可以使摄像头居于孔的中央，这样可以使图像更清晰
4：海波仪器电动绞车能使摄像头速度匀速的下放，速度可以自由设定和调节，改变了以前人工操作
，下放速度不均匀，造成图像时好时坏的现象。
主要技术指标：
一、主机仪器箱参数：
1、仪器箱显示：高清彩色液晶显示器，亮度可调
2、触摸屏显示操作,winds7操作系统
3、带触摸软件功能，
4、带录像、拍照、定时抓拍功能软件，天仪海波自己设计的窗口，界面简洁，傻瓜式操作；
5、RS232设置功能接口，
6、存储：带32G硬盘，存储量大
7、图像可形成展开图软件，缺陷分析软件、三维图生成软件、电子岩心图软件；
8、USB输出，可以随时调取资料以供分析；
9、带电动匀速放线功能控制；
10、灯光亮度调节功能；
11、带一键清零功能；
12、带大容量锂电池（地质勘测专用）适合野外作业；
13、材质：防水塑料仪器箱外壳，抗摔，防震、抗老化，不变形的特点；
二、摄像头参数：
1、材质：304不锈钢
2、摄像头分辨率：1200像素；
3、摄像头：彩色低照度0.1lux，在孔中图像清晰
4、下放速度：＞0~５m∕min，检测深度快
5、摄像角度：360°前视可视，是前视摄像头，不是侧视的（同行一般都是侧视，其缺点是现场操作麻烦
）
6、图像垂直分辨率０.１ＭＭ，还原深度准确
7、直径64MM，适合70~200MM的孔径，也有不同尺寸的摄像头（直径50MM、45MM、37MM、28MM可选择）
8、带21颗LED灯光，亮度可以调节
9、抗水压》500米
三、深度计数器技术参数：
1、滑轮放线功能：
2、光电脉冲:600脉冲计数
3、显示长度：000.00~999.99（米）
4、显示精度：0.01米
5、标配槽深：9MM（可以定制定做尺寸不一样的）
6、标配槽宽：8mm（可以定制定做尺寸不一样的）
7、滑轮：工程塑料滑轮
8、电压：5~12vDC
9、具有一键清零功能和断电记忆功能
10、滑轮可以正反转，放线好收线
四、绞车技术参数：
1、带5~6~12芯专业水下防水信号电缆线，
2、绞车里面带12芯集电滑环，三保险接法，永不掉信号。
3、配置信号电缆线100米--200米

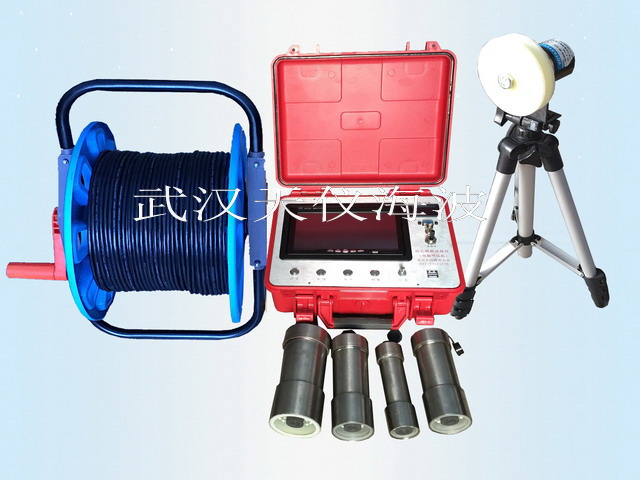

产品配置：
1、成像仪主机：1台。
2、水下摄像探头：1个。
3、超细电缆：标配100米，长度可定制。
4、绞车：1台。
5、智能计数器：1个
6、充电器：1个。
