新一代超声波物位计、超声波液位差计、液位差变送器
- 主要规格：
- 新一代超声波物位计、超声波液位差计、液位差变送器
- 用 途：
- 新一代超声波物位计、超声波液位差计、液位差变送器
- 超声波液位差计是依据回波测距原理来测量换能器表面到被测物体表面的距离。两个超声波换能器分别测量上下游的液位高度，仪表显示两个液位及液位差，两路4～20mA可任意设置为液位或液位差输出，两路编程继电器可控制复杂逻辑。
一、技术参数
型 号：DFS-1000
测量范围：液体0～10m，固体0～5m(指块状或者颗粒状固体，粉末状固体不在内)
盲 区：0.30m～0.5m(如果需要更小盲区，请联系明柏掌柜的)
测距精度：0.5%
测距分辨率：1mm
探头防护等级：IP68，可以在水中浸泡2个星期，拿出水后还可以正常工作。
主机防护等级：IP66
压 力：3个大气压以下
仪表显示：中文显示，液晶显示液位或空间距离
模拟输出：2路模拟信号4～20mA。可以在软件中选择以下输出方式：
1.第一路模拟量:1号探头的液位值；第二路模拟量：2号探头的液位值；
2.第一路模拟量:1号探头的距离值；第二路模拟量：2号探头的距离值；
3.第一路模拟量:两个探头的液位差值(绝对值，没有正负之分)；第二路模拟量：1号探头的液位值；
4.第一路模拟量:两个探头的液位差值(绝对值，没有正负之分)；第二路模拟量：2号探头的液位值；
信号输出：可选数字信号RS485，默认不带485或者232输出。
环境温度：-20℃～＋60℃
环境湿度：≤85％RH
防护等级：IP65
探头尺寸：M78×2mm螺纹
电 源：AC220V(可选24VDC，需要事先告知)
仪表特点：
◇自动识别真伪回波；
◇自动判定测量条件；
◇自动温度补偿；
◇极高的测量精度；
◇可以信赖的高可靠性；
◇采用隔离电源，变送器的所有进出线都具有防雷保护装置；
◇采用ABS工程塑料外壳，美观大方。
二、产品结构图

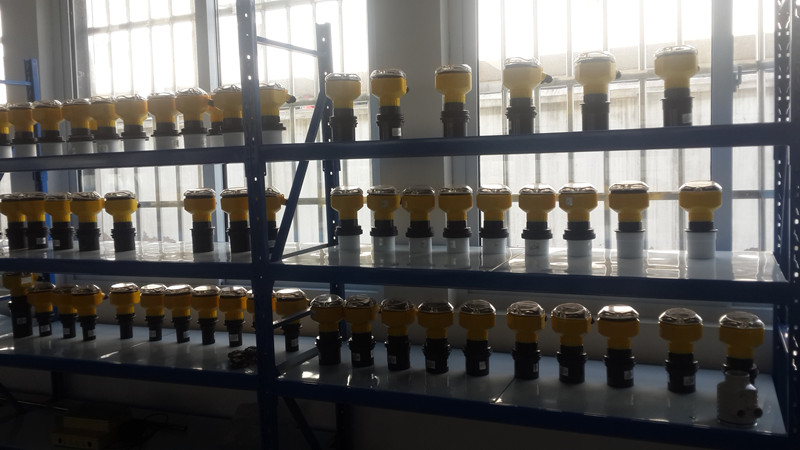

我司成立于2017年，集研发、生产及销售于一体的超声科技公司。专注于超声波物（液）位计、液位差计、明渠流量计、流量计,泥位计、音叉开关、传感器、换能器等产品的研发生产；主要经营超声波物（液）位计系列、压力液位、变送器系列、流量计系列；
产品主要应用领域：污水厂、自来水厂、矿山、水利、电厂、化工厂、钢铁厂、印刷机械制造厂 等，各类工业领域的液位测量，特别是污水处理、酸、碱性液体测量。
公司自成立开始，非常注重对产品研发及应用创新的持续投入，本着创新务实、追求卓越的精神，把技术创新作为企业发展的源泉。公司拥有一个优秀的研发团队，生产团队及服务团队。我们诚信经营、力求卓越、坚持一流服务、争创卓越品质，打造一流超声、流量行业。
公司不断推出自主知识产权的创新产品，以满足市场和广大用户的需求，并力争自主研发的产品在国内国际市场上均占领先地位。把“用户的满意”作为对用户的承诺，在尽最大努力满足用户的各种需求的同时，也为用户提供个性化的服务和全方位的技术支持，将用户的理念与需求变为现实。
公司秉承“共成长、共辉煌”的人才理念，推进人性化、透明化管理，为员工提供良好的工作环境和优厚的薪资福利待遇，并规划完善的发展晋升渠道。
公司任人唯贤的人才战略和广阔的发展空间将为真正有能力的员工创造了一个实现人生价值的缤纷舞台！我们真诚期待您的加入！
一、产品简介
超声波物位计（测量料位，液位），是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪器。它不必接触介质就能满足大部分物位测量要求，是我们公司经过多年努力开发，拥有完全自主产权的新一代超声波物位计。
二 、调试
由于仪表现场安装环境不同的。因此超声波物位计在工作之前必须知道所需测量的基本情况，比如：测量范围、零点、满程和现场工况等等。因此在测量之前必须对仪表进行设置。具体请参照第一页的“超声波物位计菜单简易设置操作说明”。
其他：探头选择、参数校正、算法选择这三个项目请不要自行修改。
三、主要技术指标
三、主要技术指标
功 能 一体型 分体型
量 程 5米、10米、15米、20米、30米、40米、50米、60米 5米、10米、15米、20米、30米、40米、50米、60米、70米、
测量精度 0.5%-1.0% 0.5%-1.0%
分辨率 3mm或0.1%（取大者） 3mm或0.1%（取大者）
显 示 中文液晶显示 中文液晶显示
模拟输出 4线制4～20mA/510Ω负载
2线制4～20mA/250Ω负载 4～20mA/510Ω负载
继电器
输 出 可选配2组AC 250V/ 8A或DC 30V/ 5A 状态可编程 （可选配）单通道为2组，双通道是4组AC 250V/ 8A或DC 30V/ 5A 状态可编程
供 电 标配24VDC
可选 220V AC+15% 50Hz 标配220V AC+15% 50Hz
可选24VDC 120mA
定做12VDC或电池供电
环境温度 显示仪表-20～+60℃，
探头-20～+80℃ 显示仪表-20～+60℃，
探头-20～+80℃
通 信 可选485，232通信（厂家协议） 可选485，232通信（厂家协议）
防护等级 显示仪表IP65，探头IP68 显示仪表IP65，探头IP68
探头电缆 无 可达100米，标配10米
探头安装 根据量程和探头的选型 根据量程和探头的选型
产品功耗 分体式用24V电源供电，不带继电器功耗是100mA，带一个继电器是要120mA，2路继电器145mA,3路继电器要170mA，4路继电器要190mA.
具体功率如下：无继电器是24×100mA=2.4W；
1路继电器是24×120mA=2.9W；2路继电器是24×145mA=3.5W；
3路继电器是24×170mA=4.1W；2路继电器是24×190mA=4.6W；
产品功耗 一体式四线制用24V电源供电，不带继电器功耗是80mA，带一个继电器是要105mA，2路继电器130mA,
具体功率如下：无继电器是24×80mA=1.9W；
1路继电器是24×105mA=2.5W；2路继电器是24×145mA=3.1W；
产品功耗 一体式二线制用24V电源供电，不能带继电器，功耗是30mA。
具体功率如下：无继电器是24×30mA=0.72W；
备注：本系列超声波探头还可以根据客户需求定制：耐高压、耐高温、小口径、小盲区等特规探头。
四、安装指南
4.1物位计安装尺寸
⑴ 分体式超声波物位计标准型：
①量程：在进行仪表选型的时候，量程的含义是很重要的
②发射角和虚假回波
超声波波速通过探头聚焦，脉冲波速的发射就好像手电筒的光速一样，离探头越远的地方，扩散面积就越大。
在发射角内的任何物体，如：管道、支架、焊缝、加强筋、搅拌螺旋桨、挂壁的物体，都会造成很强的虚假回波，特别是发射角内距离探头较近的物体。
例如：在距离探头6米处的管道造成的虚假回波要比距离探头18米处同样管道造成的虚假回波强9倍。尽量使传感器的轴线垂直于介质表面，并且避免在发射角内有任何其他物体。如：管道和支架等。
测量范围选择：测量范围取决于超声波探头的范围。超声波探头的范围则取决于现场的工作环境、被测量目标、温度等。根据下表，你可以选择出你所需要的测量范围是几米。
液体表面 衰减的倍数 衰减的百分比 加大量程倍数
平稳 0dB 0% 无需加大
波纹 5...10dB 50～67% 1倍量程
大波动(比如有搅拌叶片) 10...20dB 90% 3倍量程
固体物料表面 衰减的倍数 衰减的百分比 加大量程倍数
坚硬，粗糙(比如颗粒状橡胶) 40dB 99% 10倍量程
柔软(比如煤粉、水泥、粉煤灰) 40...60dB 99～99.9% 不建议使用
有粉尘 衰减的倍数 衰减的百分比 加大量程倍数
没有 0dB 0% 无需加大
少量 5dB 50% 1倍量程
大量 5...20dB 50～90% 3倍量程
有加料 衰减的倍数 衰减的百分比 加大量程倍数
无 0dB 0% 无需加大
少量 5...10dB 50～67% 1倍量程
大量 10...40dB 67～99% 3倍量程
有雾气 衰减的倍数 衰减的百分比 加大量程倍数
无 0dB 0% 无需加大
少量 5...10dB 50～67% 1倍量程
大量 10...20dB 67～90% 3倍量程
有蒸汽 衰减的倍数 衰减的百分比 加大量程倍数
无 0dB 0% 无需加大
少量 5...10dB 50～67% 1倍量程
大量 10...20dB 67～90% 3倍量程
探头和介质表面温差 衰减的倍数 衰减的百分比 加大量程倍数
≤20℃ 0dB 0% 无需加大
≤40℃ 5...10dB 50～67% 1倍量程
≤80℃ 10...20dB 67～90% 3倍量程
信号衰减计算方式，如果是现场有多种情况，就要把这几种情况都累加起来来计算信号衰减的量。
·有少量加料 5...10dB
·有少量蒸汽 5...20dB
·探头和介质表面温差≤40℃ 5...10dB
合计 最小15dB，最大40dB。
在这种情况下，如果实际最大测量范围是5米，那么需要选用50米量程的超声波液位计来的量。
五、设置：本系列超声波物位计有运行和设置两种工作模式，在设备通电并完成初始化过程后，物位计会自动进入运行模式，并开始测量数据。此时测量为物位测量模式。并相对输出4～20mA值。输出电流与物位高低成正比。
