ZKXG100矿用本安型钻孔窥视、成像、轨迹同步检测仪
- ZKXG100矿用本安型钻孔窥视、成像、轨迹同步检测仪

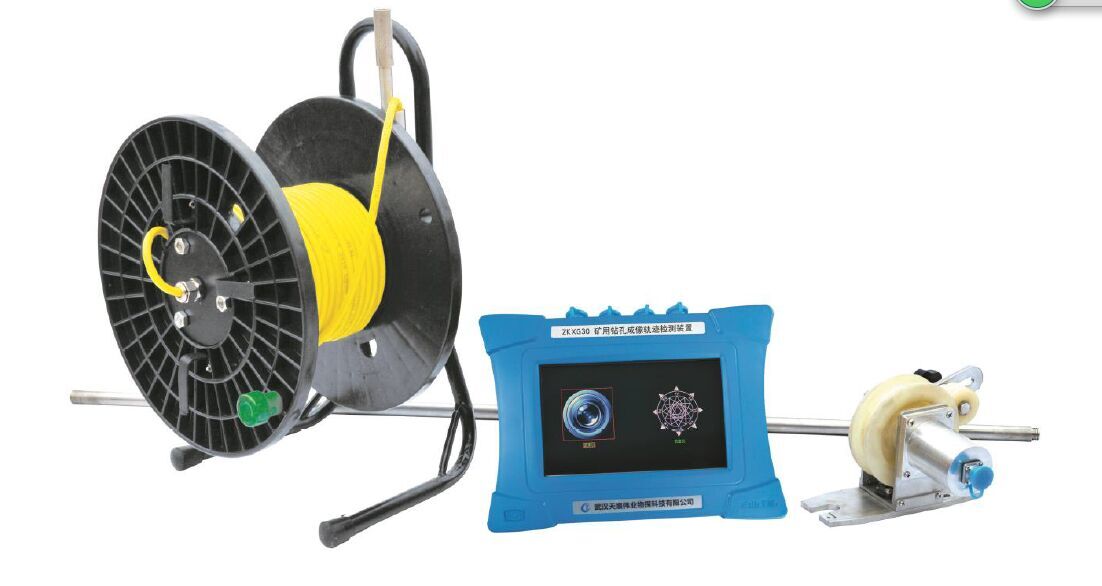

ZKXG100矿用钻孔成像轨迹检测装置是一款综合性设备，可以配置成不同的仪器，如钻孔轨迹仪、钻孔窥视仪、钻孔成像仪和钻孔成像轨迹检测仪等。
应用
u对钻孔进行全孔壁成像、录像，关键部位抓拍图片，及钻孔轨迹测量等；
u区分矿体、岩体、煤层、夹矸、土层等各种地质结构体；
u观测断层裂隙产状及发育情况；
u观测含水断层、溶沟溶洞、含水层出水口位置等；
u从成像平面图上量测地层或各种构造的厚度、宽度、走向、倾向和倾角等；
u观测和定量分析煤层等矿体走向、厚度、倾向、倾角，层内夹矸及与顶板岩层的离层裂缝程度等；
u特别适合煤矿顶板地质构造、煤层赋存、工作面前方断层构造、上覆岩层导水裂隙带等的探测。
u适合于各种形状和功能的钻孔的检测，如水平孔、垂直孔、倾斜孔等；如锚杆锚索孔、瓦斯抽放孔、抽排放水孔和地质勘探孔等；
执行标准：
u GB3836.1-2010、GB3836.4-2010
u MT209-90，MT210-90
u Q/TCMA-01-2013
u Q/TCMA-02-2013
u Q/TCMA-03-2013
u Q/TCMA-06-2014
技术特点：
1.高集成性：主机内系统控制、图像采集、显示与存储高度集成；
2.易扩充性：同一主机硬件系统，配置不同功能的机内软件和探头，即可实现钻孔成像、钻孔窥视和钻孔轨迹测量等功能，实现一机多用；
3.高智能性：主机内置ARM+DSP双核处理器，图像处理速度为25帧/秒。同时获取图像数据、深度数据和探头所在位置空间数据，可保证全景图像实时自动采集，快速无缝拼接，同时自动角度和深度校正，全景视频图像实时呈现，图像清晰逼真。实现图像拼接、录像、截图和轨迹测量同步进行；
4.高可靠性：整机系统高度集成，稳定性好；仪器整机密封，防水防尘性好；
5.高清晰度：摄像头为彩色低照度700Lines，0.1Lux，68万像素；光源强度连续可调；探头测面环形成像和端头成像可选，从而保证对各种探测对象均可清晰成像；
6.宽视角：摄像头视角宽，可实现水平360度全景成像，无需调焦；
7.便携性好：整机体积小巧、重量轻，方便携带；
8.操作性好：整套系统连接简单，操作简便，初用者上手快；主机可作电脑的外接U盘使用，数据直接复制粘贴；
9.电源要求低：系统工作电压范围DC5.5V~12V，既可内置高容量镍氢电池或锂电池供电，也可外接12V蓄电池供电。探头既可采用内置镍氢电池供电，也可主机供电。连续工作时间不少于10小时；
10.三类显示灵活切换：分析软件可显示、输出平面展开图，立体柱状图，立体柱状图可360度连续旋转；也可同幅显示岩芯描述结果表和岩芯柱状图和展开图，同时可对鼠标指定局部范围进行高精度放大查看；既可显示钻孔三维空间轨迹图像，也可显示三面侧视图，查看各点实际空间角度值；
11.直接进行岩芯描述：展开图上可直接进行岩芯描述，裂缝的倾向、倾角和宽度可直接自动计算提取，宽度精度可达0.1mm，方位角度可达0.1度；
12.图像可转换为多种格式：可将图像转换为JPG、BMP和PDF等多种格式文件；
13.探头采用不锈钢外壳，钢化光学玻璃探头罩，最大可承受压力大于20MPa；成像录像轨迹同步实时检测最优速率2m/min左右，最高可达0.2m/s。
标准配置
序号
名 称
数 量
备 注
1
主机
1台
含仪器、充电器、数据传输线
2
Φ24探头
1个
含30米MHYVRP矿用通讯电缆
3
深度编码器
1个
含3米主机连接线
4
不锈钢推杆
30米
每根1米，共30根
5
软件
3份
1份钻孔成像+轨迹机内软件
1份钻孔成像PC机分析软件
1份钻孔轨迹PC机分析软件
6
产品合格证
2份
7
产品说明书
2份
8
安标证、防爆证
2份
部分用户：
山西中化二建（太原）
石家庄铁道大学（石家庄）
天津市勘察院（天津）
山西潞安矿业集团
晋煤集团
河南理工大学重庆煤科院
中国矿业大学
黑龙江龙煤集团
山西煤炭运销集团阳城四候煤业有限公司
山西煤炭运销集团阳城惠阳煤业有限公司
山西煤炭运销集团阳城西河煤业有限公司
皇城相府集团黄联煤矿
皇城相府集团大桥煤矿
五九煤业集团
内蒙古呼盛矿业有限责任公司
山西焦煤集团
陕西陕煤陕北矿业有限公司
