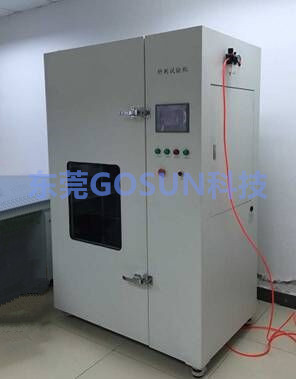

- 一、设备概述：适用于铅酸电池、镍氢电池、锂电池、超级电容、锌空气电池的单体、模块、电池组等各种类型汽车动力用途电池的针刺试验 。本试验机GB/T31485-2015《电动汽车用动力蓄电池安全要求及试验方法》、QC/T 743-2006《电动汽车用锂离子蓄电池》、QC/T 744-2006《电动汽车用金属氢化物镍蓄电池》等相关标准要求制造。
二、设备技术规格：
1. 试验要求
1.1工作环境要求:
1) 环境温度：0～40℃
2) 环境湿度：25%～75% RH
3) 大气压力：90~105kPa
4) 电源：AC380V（＋15%，-10%） 三相50Hz 或 AC220V（＋15%，-10%）单相50Hz
1.2 工作方式要求：
上述标准中，对于针刺试验的规定要求略有不同，电池针刺试验装置需要满足以下全部的试验要求：
施压方式为液压驱动方式，选用定型的进口品牌液压缸（液压缸直径优选32mm）；
1） 机台有持压. 压力. 电压降 ，时间 四种控制释放压力方式，
2） 控制系统：远程或本地电脑控制，数据准确，操作简单；
3） 双报表编辑:
4） 完全开放式使用者编辑报表，供测试者选择喜好的报表格式（测试程序新增内建EXCEL报表功能扩展了以往单一专业报表的格局）.
5） 各种单位可相互转换：
6） 各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、g、lb，长度单位mm、cm、inch。
7） 图形曲线多样化：
A.尺度自动优化(Auto Scale)，可使图形以最佳尺度显示。并可于测试中实时图形动态切换。
B.可显示曲线图：应力-时间曲线，应变-时间曲线，强度-时间曲线，力-变形曲线，应力-应变曲线等，以及多曲线对比。
8） 测试结果可以EXCEL格式的数据形式输出。
9） 测试结束可自动存档、手动存档，测试完毕自动求算最大力量、抗压强度、最大值、最小值、平均值等等。备份：测试数据可保存在任意硬盘分区。
10） 多种语言随机切换：
简体中文、繁体中文、英文。
11） 软件具有历史测试数据演示功能。
12） 测试标准模块化功能:
提供使用者设定所需应用的测试设定，范围涵盖GB、ASTM、DIN、JIS、BS…等。测试标准规范。
13）电池温度采集系统，8个电池温度采集探头，随时采集电池不同部位的温度变化状况，并附温度—时间曲线；
14）电池电压采集系统，可采集试验过程中电池的电压变化情况，并可设定当电压为0时，停机；
2 .主要技术参数与功能
2.1针刺试验主要技术参数：
1）贯穿力：1KN～150KN（可调节）；
2）力值分辨率：0.001KN;
3）力值误差：≤±1%；
4）穿刺有效行程：1～400mm（可调节）;
5）速度精度：≤±0.1mm/s；
6）穿刺测试速度：1～ 80mm/S（可调节）;
7）穿刺试验钢针：φ3mm～φ10mm淬火钨钢针一套（钢针尺寸见设备配件列表）
8) 位移分解度： 0.001mm;
9）试验动力方式：电液压伺服系统驱动;
10）显示：可显示力值 /试验位移/电压/电流参数；
11) 机身重量：约1150Kg；
12) 箱体内部尺寸：最大可容纳300×300×300mm（W*D*H）样品正常使用；
13）视窗尺寸：300╳300mm（10mm厚双层防爆玻璃-贴防爆膜）；
14）排气风扇口: 直径150mm(箱体后侧装有排气扇)；
15）.补风口：箱体左侧开有两个直径50mm补风口(也可用于测量电压等)；
16）电源：3∮ 5W 380V 50HZ 5KW。
备注：如需设备详细技术方请与我司相关销售人员联系！
