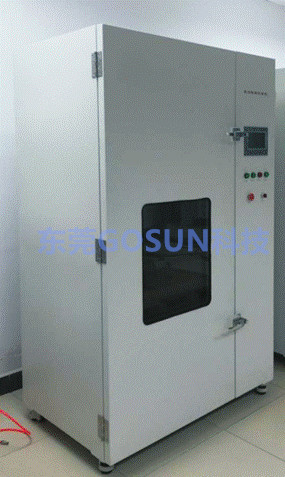

电池外部短路试验机
- 用 途：
- 按标准要求短路装置必须符合内阻范围远小于100mΩ，从而获得试验要求的最大短路电流
- 一、试验目的：
电池大电流短路装置综合多种电池短路试验标准要求而设计即满足 GB31241-2014、UN38.3/UL/QC 743/744、MT/T 1051-2007、GB/T 18287-2013、IEC62133:2012等标准规范；按标准要求短路装置必须符合内阻范围远小于100mΩ，从而获得试验要求的最大短路电流。
二、设计概述：
遥控大电流短路装置综合多种电池短路试验标准要求而设计；按标准要求短路装置必须符合内阻范围*100mΩ以下，从而获得试验要求的最大短路电流；另外在短路装置的线路设计上也须能够承受大电流的冲击，所以我们将选用工业级直流电磁接触器及全铜接线柱和内部铜板导流，内置主动式滚珠轴流风机提供有效散热保护，将使大电流短路装置更安全，有效减少试验设备的损耗，确保试验数据的准确性。
三、产品特点：
1.大电流接触器：
（1）远距离接通与断开直流工作电压至220V；
（2）额定工作电流500A，装有采用串联磁吹纵隔板陶土灭弧罩灭弧系统；
（3）平面布置整体结构，电磁系统及主触头灭弧系统分别固定在安装底架上，采用棱角转动的拍合式电磁系统及双绕组吸引线圈，在转动棱角上加装压棱装置。主触头由紫铜制成。触点接触电阻低，反应速度快；
（4）接触器动作可靠，安全，寿命长，维修保养方便。
2.遥控控制器：
（1）长距离无线控制；
（2）工作可靠，稳定，具有自锁和互锁功能，抗干扰能力强，寿命长；
3.电压表：
（1）测量电压：0-100V，保证试验精度；
（2）显示精度：F.S ±0.2% rdg ±1digit；
（3）动作方式：2重积分方式
4.电流表：
（1）测量电流：0-1000A和0-500A DC两档；
（2）显示精度：F.S±0.2% rdg±1digit；
（3）动作方式：2重积分方式
5.基本配置：
整套电池短路试验仪由大电流直流接触器、遥控控制器、电压表，电流表等组成。
四、主要技术参数：
1.工作电压: 交流220V 50/60HZ
2.最大短路电流：1000A
3.装置内阻： 5 mΩ与80mΩ自行切换
4.遥控距离： 无固体阻隔 7m
5.机械寿命： 30万次
6.电寿命： 阻性负载 5万次
7. 最小采样间隔：100ms，温度、电流、电压测试数据能够同步保存在一个文件内
五、温控型防爆箱技术参数：
1.温度范围： 0℃～100℃（同时满足试验条件20℃±5℃与60℃±5℃）
2.温度波动度： ±1℃
3.温度偏差： ±2℃
4.内箱尺寸： W800 X D800 X H800mm
5.外箱尺寸： W1050 X D1300 X H1550mm
6.箱体材质：沙面不锈钢
7.观测视窗：三层真空玻璃，便于观察试品使用，尺寸：320X250X40mm
8.照明设计：高亮度视窗照明节能灯，便于观察试品；
9.测试孔：机体左侧开3个直径50mm 附不锈钢孔盖3只,硅胶塞头3只；
10.机台滑轮： 方便移动（调整摆放位置）与强力螺栓（固定位置）配套使用；
11.箱内置物架：不锈钢SUS #304方型冲孔钢板置物架2片及轨道2组（调整间距）；
12.加热系统：鳍片式散热管镍铬合金U型高效加热器；
13.循环系统： 特殊防潮兼散热设计，不锈钢加长轴心循环马达，配耐高、低温铝合金多翼式扇叶；
14.导风板设计：可上、下、左、右调整，以保证温度均匀分布；
15.排气系统： 机器后部带有排气口，可将试验后的废气排出；
16.电源： AC 380V 50HZ
17.总功率： 6.0KW
六、电压、电流、温度采集系统：
1.温度记录范围：0 ~ 1200℃，配温度传感器2通道；
2.电压记录范围：0 ~ 100V， 配直流电压传感器2通道；
3.电流记录范围：0 ~ 500V， 配直流电流传感器2通道
